工业仓储用选择性货架结构设计方案

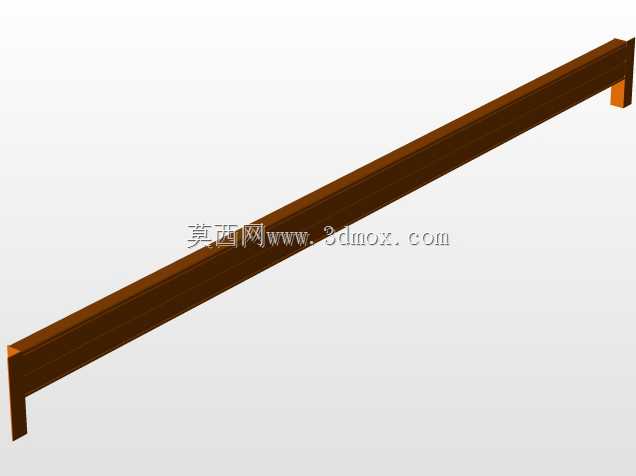

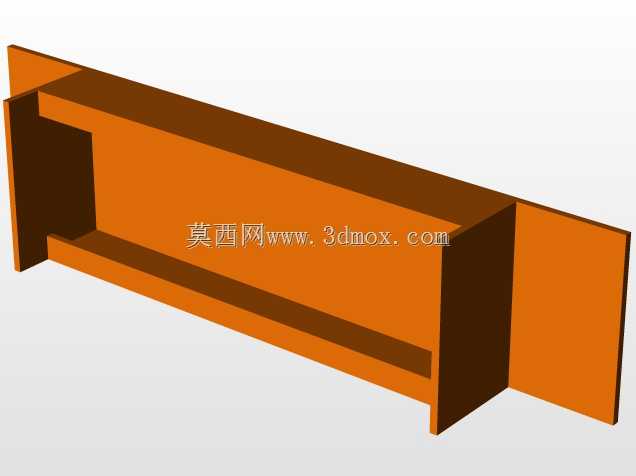

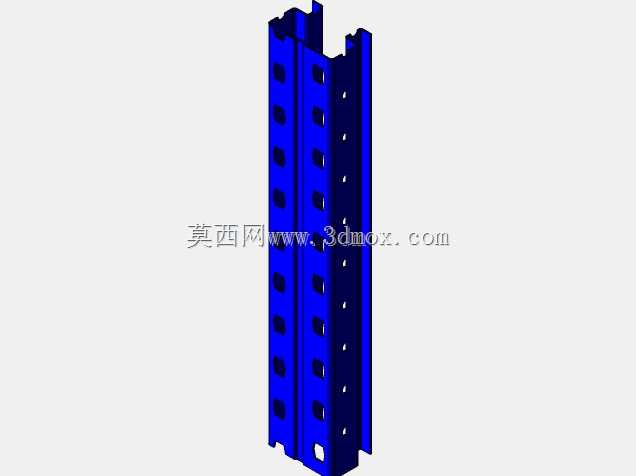

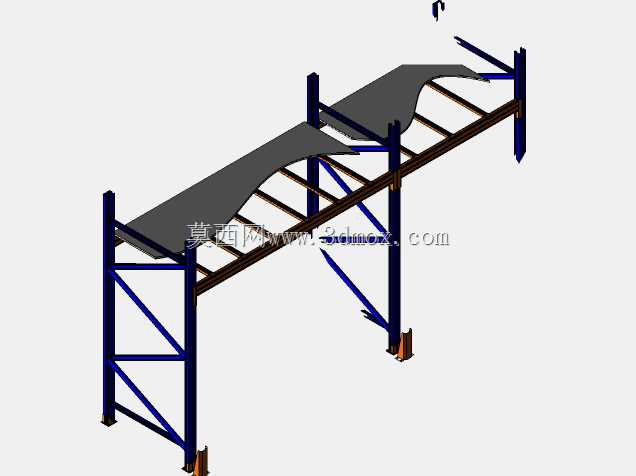

　　这套选择性货架结构主要面向常规工业仓储场景设计，适配绝大多数平库的单元化货物存储需求，可实现任意货位的独立存取作业，不会出现同通道其他货位存取作业的干涉问题，适合多SKU、小批量、出入库频次较高的仓储作业场景，比如电商仓、机械零配件仓、快消品中转仓这类需要频繁拣选不同品类货物的场地。从结构设计逻辑来看，整体采用组装式钢结构框架，立柱为带连续可调孔位的冷弯型钢构件，可根据存储货物的包装高度灵活调整横梁安装间距，无需额外焊接加工，现场安装仅需配套标准紧固件即可完成组装，后期调整货位高度、拓展货架长度的改造成本极低。横梁采用抱扣式连接结构与立柱配合，安装时将横梁端部的挂爪卡入立柱对应孔位即可锁定，配合安全销可避免叉车作业碰撞导致横梁脱落，

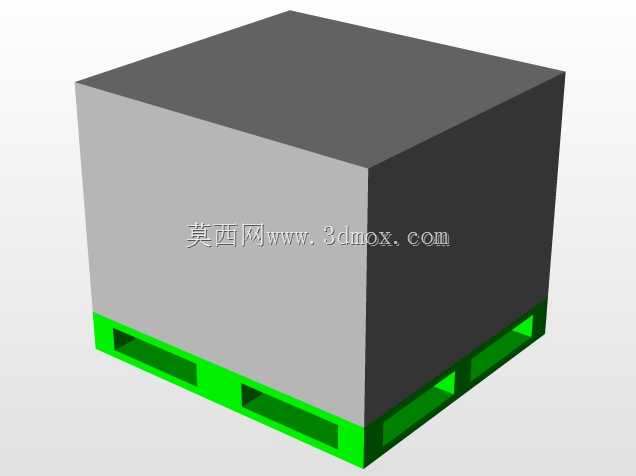

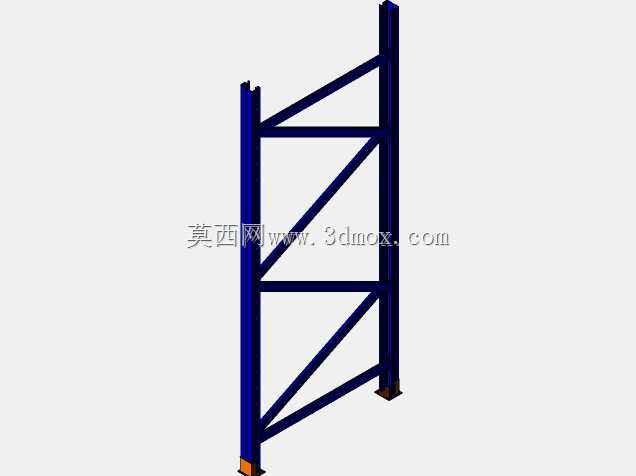

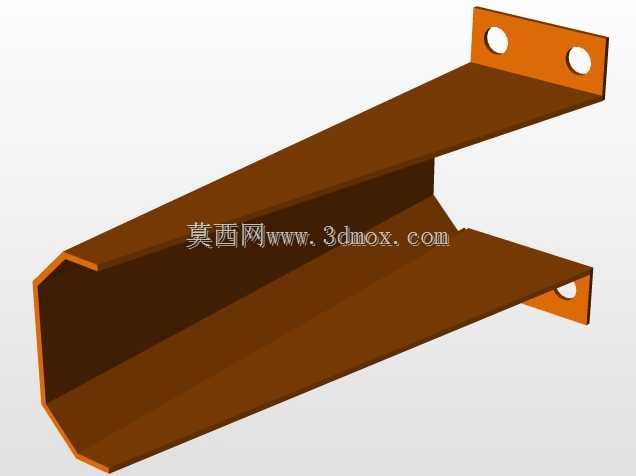

　　单根横梁的额定承载可根据存储货物的单托重量选型，常规配置下可满足1-3吨每单元货位的承载需求。斜向支撑构件布置在立柱片的前后框架内，通过交叉拉杆的受力传递抵消货架纵向的水平载荷，包括叉车作业的轻微碰撞力、货架安装地面的不均匀沉降带来的附加应力，以及高层货架存储时的风载附加作用力，保证整体框架的稳定性。货架的层板采用波纹钢面设计，表面做防滑处理，可直接放置散箱货物，也可配合标准托盘使用，层板边缘做折边强化处理，避免长期承重出现中部下挠变形。安装边界方面，单组立柱片的宽度可根据通道需求调整，常规配置下货架深度适配1200mm标准托盘的存储需求，货架高度可根据仓库净高、叉车最大举升高度灵活选型，最低可做2层低位存储，

　　最高可适配10米以上的高位立体仓作业需求，货架底部配置可调式地脚，可抵消地面30mm以内的高度差，保证货架整体安装后的水平度，避免出现立柱偏载受力的情况。在实际作业场景中，这类货架可配合平衡重式叉车、前移式叉车完成存取作业，通道预留宽度根据叉车转弯半径设置，常规3吨平衡重叉车配套的货架通道预留3.5米即可满足全回转作业需求，相比密集存储类货架，虽然空间利用率略低，但拣选效率更高，作业容错率更强，不会因为单一货位的货物堵塞影响同区域其他货位的作业，是目前通用性最强的仓储货架结构形式。建模过程中对所有连接节点做了1:1还原，包括挂爪的啮合尺寸、安全销的安装位置、斜撑的连接角度，可直接用于现场安装的结构校核，也可作为同类货架设计的参考模板，调整立柱规格、横梁壁厚即可适配不同承载等级的存储需求。
