超声波机用多工位刀库承载架结构设计

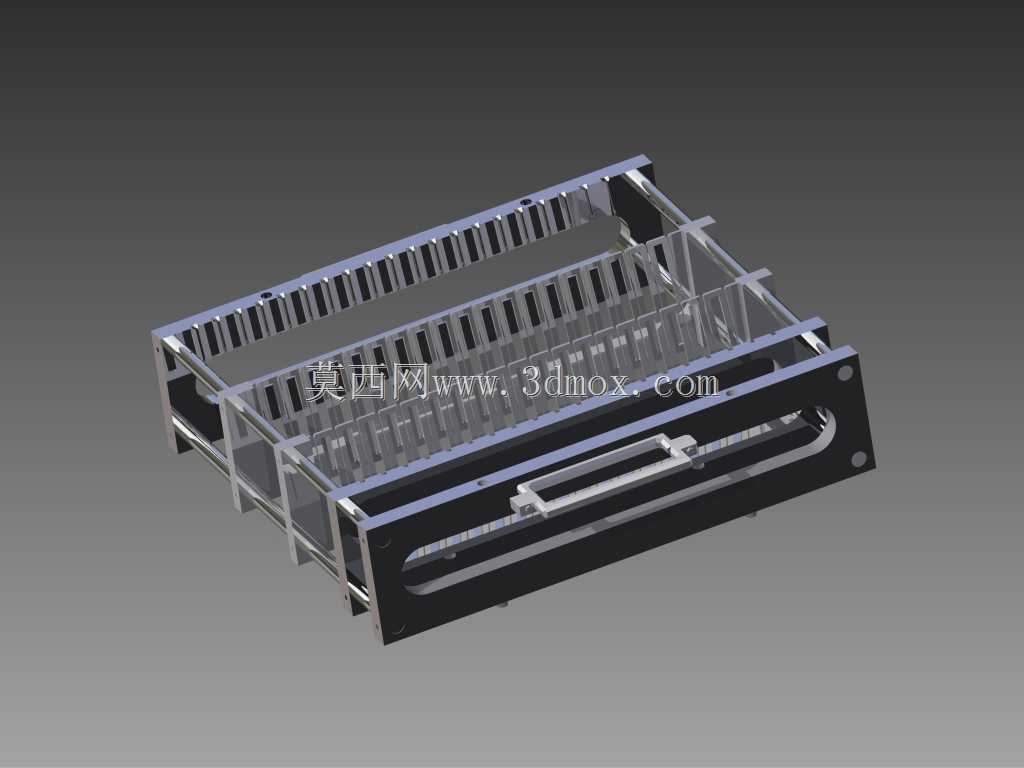

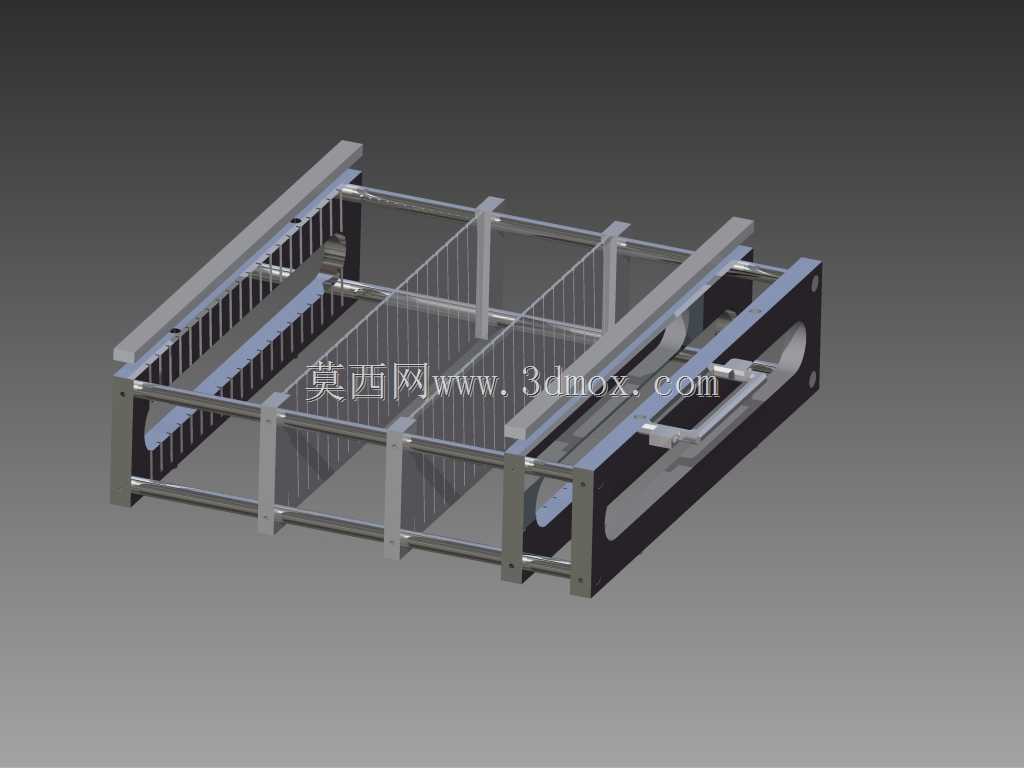

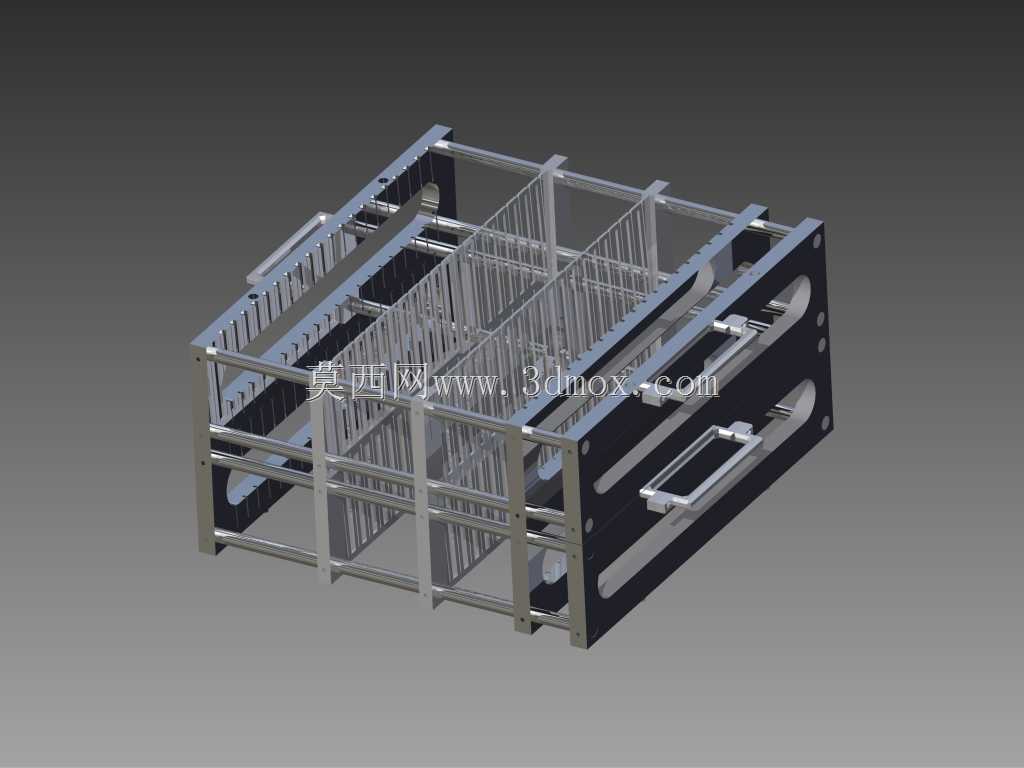

　　这款刀库承载结构主要配套超声波加工设备使用，在精密超声切削、超声焊接辅助加工工位中承担刀具有序收纳、快速取放定位的核心作用，适配6s节拍的高速产线换刀需求，能有效减少作业过程中刀具找寻、归位的无效耗时，避免刀具随意堆放造成的刃口磕碰、精度损耗问题。整体采用框架式分层排布设计，主体支撑结构选用高强度金属型材拼接，横向设置多道平行的刀具卡位梁，每道梁上预留等距的刀具卡槽，可同时容纳多把不同规格的超声加工刀具，卡槽的开口尺寸经过公差匹配，既能保证刀具插入后无径向窜动，也能让操作人员单手即可完成取放动作，适配产线快节奏的换刀操作。两侧的端板做了加厚处理，上面预留了标准安装孔位，可直接通过螺栓固定在超声波设备的机架侧方，

　　安装时需保证架体上平面与设备主轴换刀位的高度差控制在合理区间，横向安装边界需避开设备的运动部件行程范围，防止架体与运动轴发生干涉。设计过程中优先考虑了结构的刚性与可视性，框架中间未设置封闭挡板，操作人员从正面即可直观看到所有卡位上的刀具型号与摆放状态，无需额外翻找；底部的横向承托梁做了防滑处理，刀具插入后柄部会被承托梁托住，即使设备运行产生小幅振动，刀具也不会从卡槽中滑落。架体两侧预留的把手结构方便整体拆装移位，在设备维护、工位调整时可快速将整个刀库架拆下，无需逐个整理刀具。结构的受力点集中在两侧端板与底部承托梁的连接位置，建模时对该位置做了加强筋处理，满负载放置刀具时整体形变量控制在允许范围内，不会因长期承重出现卡位偏移的问题。卡位的间距设置充分考虑了不同刀具的直径差异，相邻刀具放置后不会发生刃口接触，能有效保护刀具的加工精度，同时也给操作人员的手指预留了足够的取放空间，避免取刀时被相邻刀具划伤。
