FPCB柔性线路板存储刀库结构设计

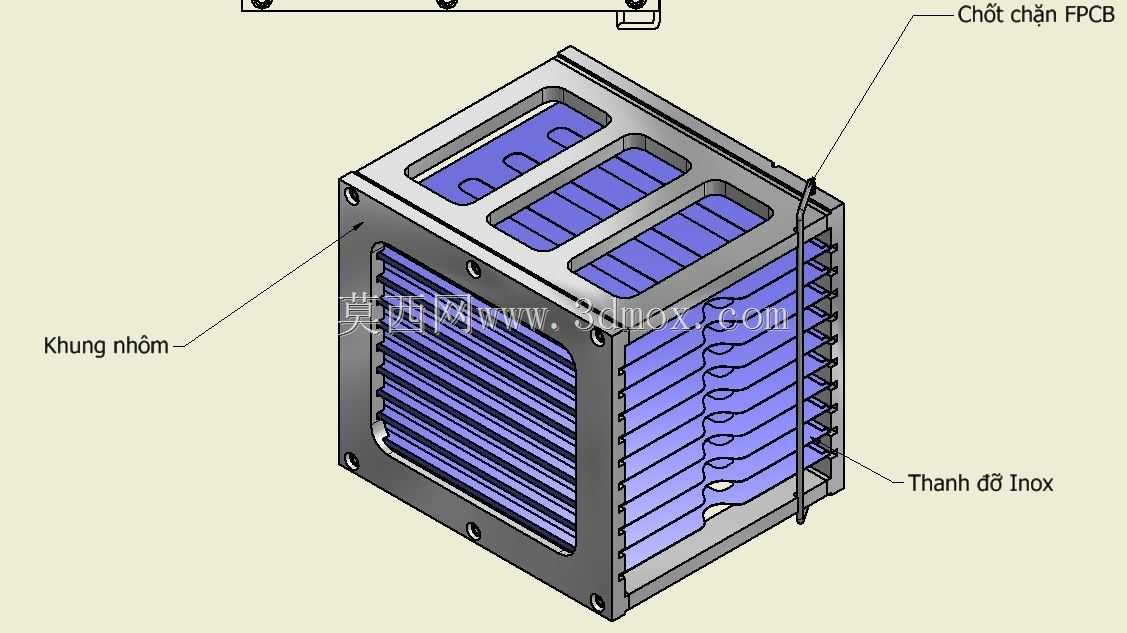

　　这款FPCB刀库主要应用于柔性印制电路板生产制程中的工序间周转、暂存环节，适配SMT贴片、压合、检测等多工序间的物料流转需求，解决柔性线路板质地偏软、易折损、易刮伤的存放痛点。从结构设计来看，整体采用框架式立方体构型，主体支撑结构选用不锈钢材质加工，兼顾制程中接触化学药剂后的耐腐蚀性能与长期使用的结构刚性，避免反复周转过程中框架变形导致的板件卡滞、刮擦问题。框架内部设置多组平行排布的插槽结构，插槽间距经过精准核算，既保证单块FPCB板可顺畅插入取出，又能控制整体存储密度，避免板件间距过小导致的相互摩擦蹭伤，同时插槽边缘做了圆弧倒角处理，杜绝插取过程中刃口刮伤线路板表面线路或覆盖膜。框架顶部设置三个镂空的握持槽位，

　　方便操作人员手动搬移周转，也可适配自动化产线的机械爪取放定位，顶部的定位凸台结构可实现多个刀库堆叠放置时的对位卡合，减少暂存区域的空间占用。框架侧面设置的竖向挡杆结构，可在周转运输过程中限制板件从插槽侧方滑出，挡杆采用快拆式固定结构，当需要批量取放整架板件时可快速拆卸，提升上下料效率。安装边界方面，整体外廓尺寸适配常规SMT产线的上料工位载台尺寸，底部的安装孔位可直接固定在工位周转台或者AGV转运小车上，无需额外制作转接安装板，框架侧面预留的标识粘贴区域可方便制程中记录批次、工序信息，避免不同批次板件混料。设计过程中重点考量了FPCB板的翘曲特性，插槽的深度设置覆盖板件长度的三分之二以上，即使板件存在一定程度的制程翘曲，也能稳定限位在插槽内，不会出现滑出、歪斜的情况，同时框架周身的镂空结构可保证制程中烘烤、冷却环节的空气流通，避免封闭结构导致的温度不均影响板件品质。
