集成式多通路液压切断控制阀组结构

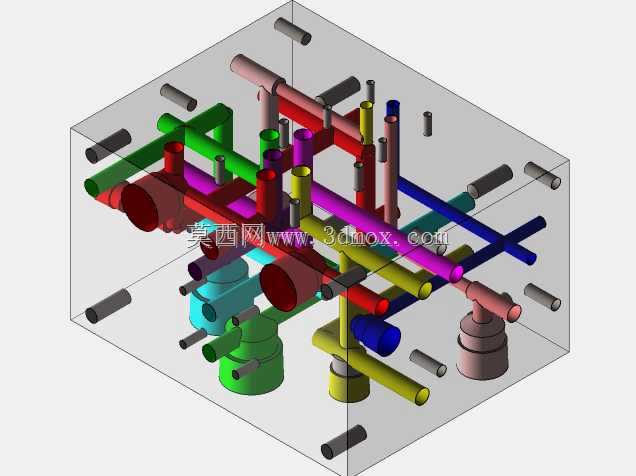

　　在液压传动系统的实际工况搭建中，这类集成式多通路切断阀组常被应用在工程机械、重型装备的液压动力分配回路里，核心作用是在系统检修、支路切换或者应急停机状态下，快速切断对应油路的介质流通，避免高压油液泄漏引发的设备动作失控或者安全隐患。不同于独立安装的单路切断阀，该结构采用阀块集成式设计思路，将不同通径、不同流向的切断阀芯、连接管路全部整合在透明可视化的阀座基体内部，既能够直观展示内部油路的交叉走向，也能大幅缩减传统分散式阀组安装所需要的管路接头数量，降低外泄漏点的出现概率。从结构布局来看，设计阶段优先考虑了安装边界的紧凑性，所有外接油口均布置在阀块的六个外表面上，油口的轴向位置、伸出长度都做了统一规划，

　　能够适配标准的液压管接头安装尺寸，避免外接管路出现干涉弯折的问题。内部的管路走向采用三维空间交叉排布，不同通径的油路对应不同的流量输送需求，大直径管路负责主回路的大流量油液输送，小直径管路则对应控制回路的低压信号传输，不同颜色的管路区分能够帮助运维人员快速识别对应油路的功能归属，降低检修排查的难度。阀芯的安装位置预留了足够的操作空间，不管是采用手动扳动式的切换结构，还是搭配电磁驱动的控制组件，都能在现有阀块基础上完成适配，不需要额外改动外部安装尺寸。在实际选型应用中，这类集成阀组能够替代传统分散布置的多个独立切断阀，减少设备液压站的整体占用空间，同时因为内部油路直接在阀块内部钻制成型，相比外接管路的压力损失更小，

　　能够提升整个液压系统的传动效率。设计过程中需要重点校核不同油路交叉位置的壁厚强度，避免高压工况下出现阀块内部窜油的问题，同时所有油口的加工精度、密封槽尺寸都要符合液压元件的通用安装标准，保证和外接管路、控制元件的互换性。透明的阀座基体除了展示教学用途外，在实际产品中会替换为高强度的锻钢或者铝合金材质，根据系统工作压力等级选择对应的材料牌号，满足不同工况下的耐压、抗振需求。
