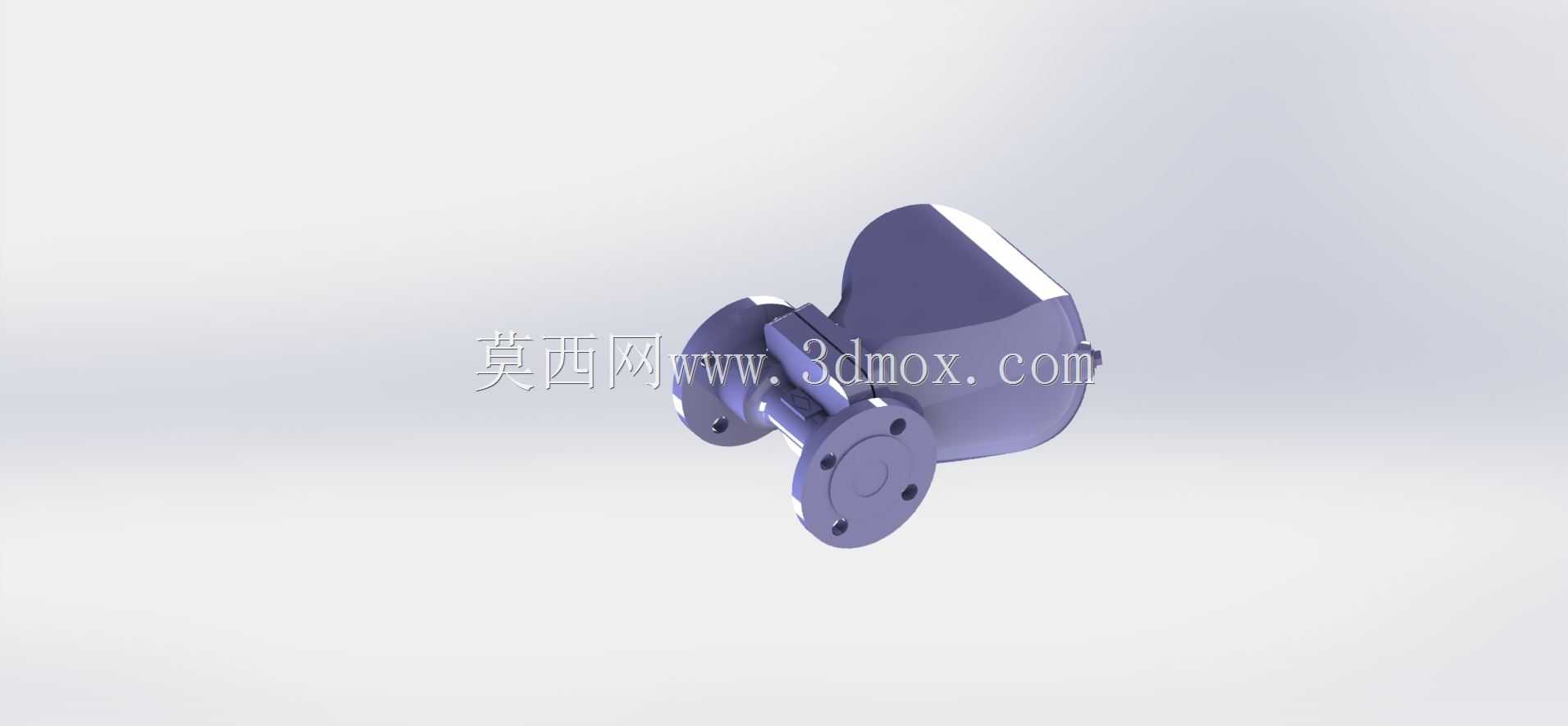

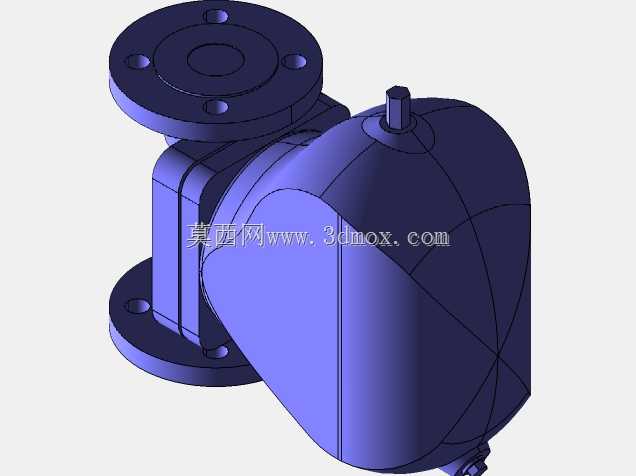

PN40压力等级DN40法兰连接疏水阀结构

　　在蒸汽供热、工业制程蒸汽管网系统中，疏水阀是决定管路运行效率与能耗水平的核心附件，这款DN40规格、PN40压力等级的法兰式疏水阀，主要适配中高压蒸汽输送支线、换热设备出口、分汽缸下部等需要快速排出冷凝水同时阻挡蒸汽泄漏的点位。从结构设计来看，整体采用一体式铸造型腔布局，阀体流道经过圆弧过渡优化，避免冷凝水夹带杂质在腔体内形成淤积，进出口端采用标准凸面法兰连接结构，法兰端面的密封水线、螺栓孔位完全匹配同压力等级的工业管路法兰标准，安装时无需额外加工转接件，可直接与同通径的管道法兰配对，法兰密封面的平面度公差控制在行业标准范围内，能适配金属缠绕垫、改性四氟垫等多种常用密封垫片，满足不同温度工况下的密封要求。

　　这款疏水阀的安装边界需要在建模阶段就充分考虑，阀体侧面的操作端预留了足够的扳手操作空间，法兰螺栓孔的中心圆尺寸、螺栓孔直径均按照PN40压力等级的法兰规范设定，进出口法兰的端面间距控制在常规同规格疏水阀的安装尺寸区间内，可直接替换管路中同参数的老旧疏水阀，无需调整现有管道的支吊架位置。阀体内部的启闭构件布局紧凑，在保证冷凝水排放通流面积的前提下，尽可能压缩了阀体的整体外形尺寸，减少了设备在管廊、设备夹层等狭窄安装空间内的占位需求。

　　从功能特性上，该结构可实现冷凝水的连续自动排放，当蒸汽进入阀腔时，内部感温构件会驱动阀瓣关闭密封面，避免新鲜蒸汽逃逸造成热能损耗，当冷凝水在阀腔内部积聚到设定液位时，阀瓣自动开启将冷凝水排出，整个动作过程无需人工干预，可适配饱和蒸汽、过热蒸汽等多种蒸汽介质工况。建模过程中对阀体的壁厚做了等强度优化，在满足PN40压力等级强度要求的基础上，去除了非受力区域的多余壁厚，既控制了阀体整体重量，也避免了铸件局部过厚产生的缩孔、砂眼等铸造缺陷。阀体外部的加强筋布局顺着流体冲击方向设置，可有效缓冲管路水锤对阀体的冲击载荷，提升设备在复杂工况下的运行寿命。进出口流道的通径与DN40的公称通径完全匹配，不会出现通流截面突变造成的局部阻力增大问题，可有效降低冷凝水排放过程中的管路压损，保障整个蒸汽管网的压力稳定。
