内螺纹连接手动黄铜球阀结构设计

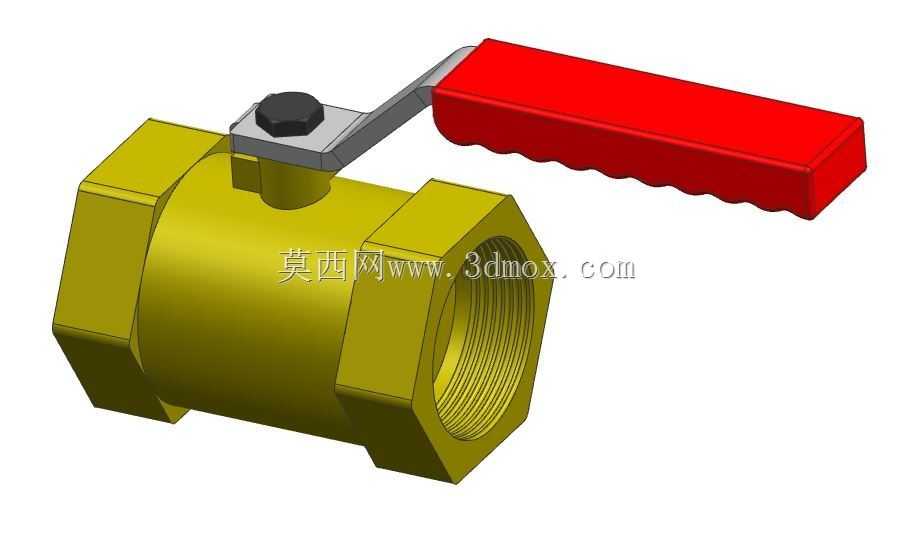

　　这款手动球阀的三维结构，完全围绕民用给排水、小型液压回路、低压气动管路的实际工况做适配，两端采用标准内螺纹接口，可直接与同规格外螺纹管路旋合连接，无需额外焊接或法兰转接，安装边界完全匹配常规小通径管路的排布空间，阀体两端六角结构的对边尺寸严格遵循管螺纹配套的扳手操作空间要求，安装时无需预留过大的操作余量，适配狭小管井、设备内部管路排布的空间限制。从功能逻辑上看，该阀采用直通式流道设计，球体开孔与管路通径完全对齐时流阻极低，全开状态下不会对管路内的流体造成明显截流，可适配清水、低压气体、无强腐蚀性的轻质油品等介质的通断控制，手柄转动90度即可完成全开至全关的切换，操作反馈清晰，手柄表面的防滑齿纹结构可保证带薄手套操作时也不会出现打滑，

　　手柄与阀杆的连接采用扁位定位，装配时无需额外做角度校准即可保证开关位置的准确性。设计过程中，首先确定了密封副的配合公差，球体与PTFE密封座的配合间隙控制在合理范围，既保证转动手柄的力矩处于普通人可轻松操作的区间，又能在额定工作压力下实现可靠密封，不会出现内漏问题；阀杆部位采用下装式结构，即使阀杆处的填料出现磨损，介质压力也会将阀杆向上顶紧密封部位，避免出现阀杆飞出的安全隐患。阀体采用黄铜材质建模，壁厚根据1.6MPa额定工作压力做了强度校核，在介质流经的流道部位做了圆角过渡，避免直角结构造成的流阻增大与应力集中，阀体外部的六角结构不仅用于安装时的扳手夹持，也在结构上增强了阀体两端的刚性，避免螺纹旋紧时阀体出现变形。

　　从实际选型角度看，这类小通径手动球阀多用于家用供水支路、小型空压机气路、实验台流体管路、小型设备冷却回路等场景，模型完整还原了所有装配细节，包括阀杆顶部的压紧螺母、手柄的固定结构、球体的定位槽、密封座的安装槽位，可直接用于管路排布的干涉检查，也可作为同类型阀门改型设计的基础参考，建模时所有配合面的公差都按照实际机加工与装配要求做了预留，不会出现虚拟装配中能配合、实际生产装不上的问题，手柄的转动角度限位也做了结构还原，转到全开或全关位置时会被阀体上的限位结构挡住，避免操作时转动过位导致密封错位。
