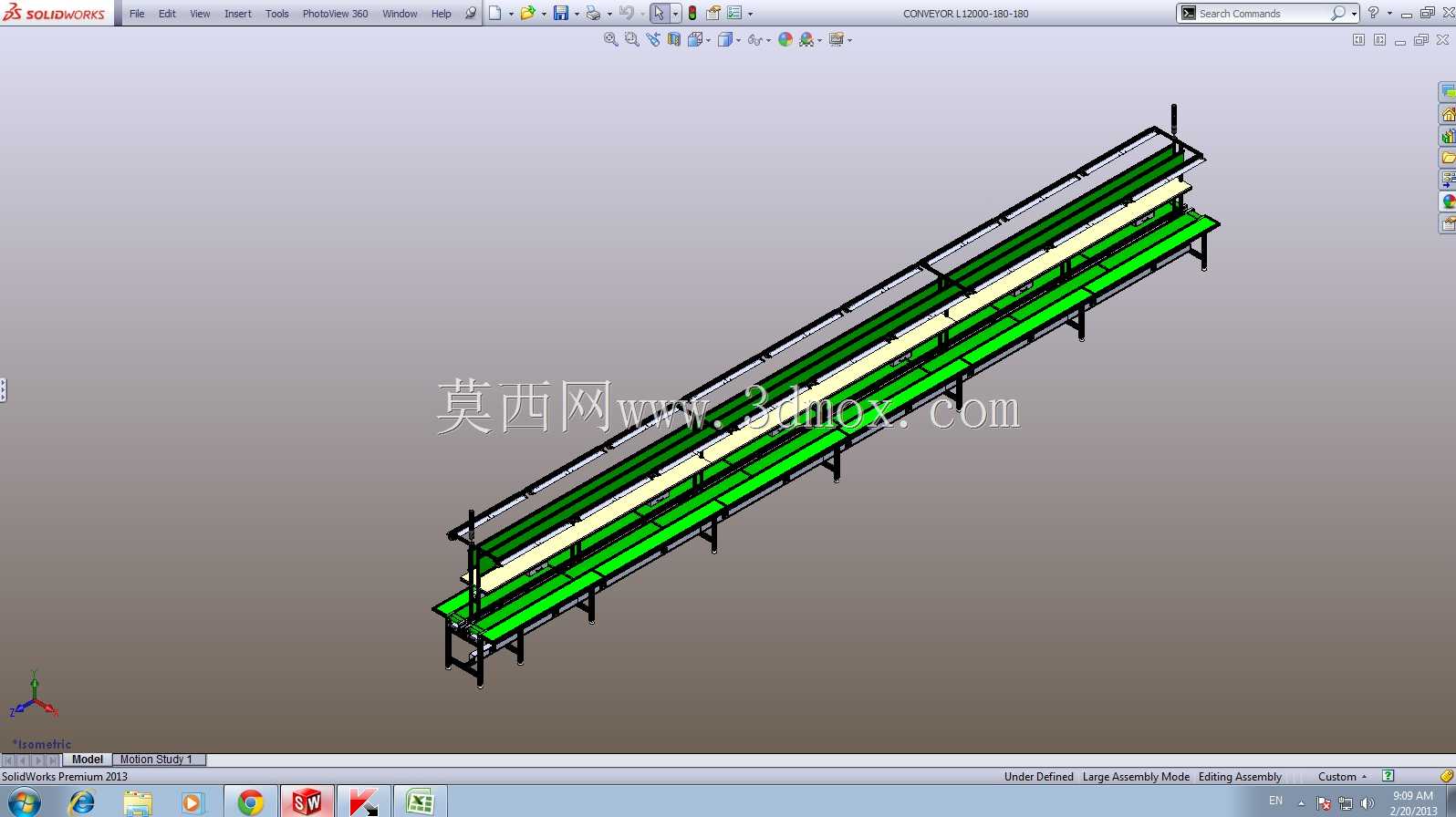

双层皮带输送线三维结构设计方案

　　这款双层结构的皮带输送设备，主要面向车间内不同工序间的物料转运需求，可同时承载两条独立的输送路径，在有限的车间占地空间内实现双向或不同品类物料的同步输送，常见于电子组装、轻工产品包装、食品分装等产线布局场景，能有效缩减产线横向占地长度，适配厂房面宽不足但需要多段输送衔接的工况。从结构设计逻辑来看，设备采用分体式机架支撑，主体框架以标准型钢焊接成型，上下两层输送面各自配置独立的托辊组与皮带张紧结构，下层机架侧边预留了驱动电机的安装位，可根据现场走线需求选择端部驱动或中间驱动的布置方式，两层输送面的间距经过合理核算，既预留了足够的皮带维护、托辊更换操作空间，也避免间距过大导致整体设备高度超标，影响车间层高适配性。

　　设备的支腿配置了可调脚杯结构，可根据现场地面平整度调整整体水平度，补偿地面沉降或安装误差，支腿与主框架之间采用螺栓连接，方便分段运输后现场快速组装，长距离布置时可多段拼接，每段之间通过连接法兰固定，保证整体机架的直线度与结构刚性。上层输送面两侧设置了简易挡边结构，可防止输送过程中小件物料从侧边滑落，挡边采用快拆结构，无需专用工具即可快速拆卸，适配不同宽度规格的皮带更换需求。两层输送面均可独立调整运行速度，可根据前后工序的节拍差异匹配不同的输送速率，上层可用于完成品的向下游转运，下层可用于空工装板或待加工物料的回流，实现单条线体的双向物流循环，减少额外回流线的投入成本。从安装边界来看，设备整体宽度控制在常规车间通道允许的范围内，

　　端部预留的驱动轮安装空间可适配不同功率的减速电机，机架底部距离地面的高度预留了扫地、管线铺设的操作空间，无需额外抬高基础即可直接安装在硬化车间地面上。托辊的排布间距经过载荷核算，在常规轻工物料的承载范围内不会出现皮带下凹变形的问题，长距离布置时中间段可加装中间支撑，避免长跨度下机架出现挠度变形。皮带的张紧结构采用尾部螺旋张紧方式，张紧行程预留了足够的皮带伸长余量，可覆盖皮带长期运行后的拉伸量，减少日常维护的频次。
