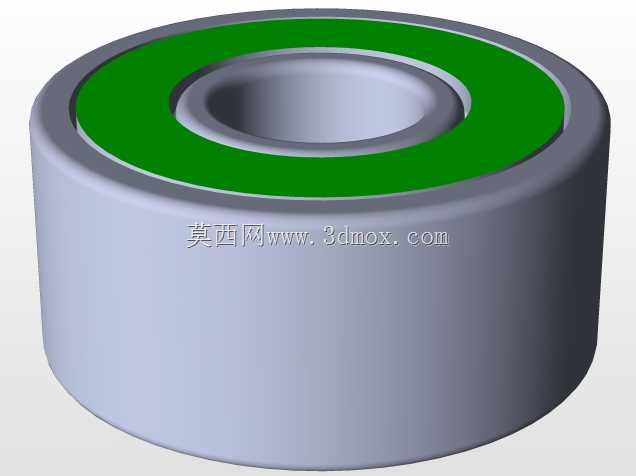

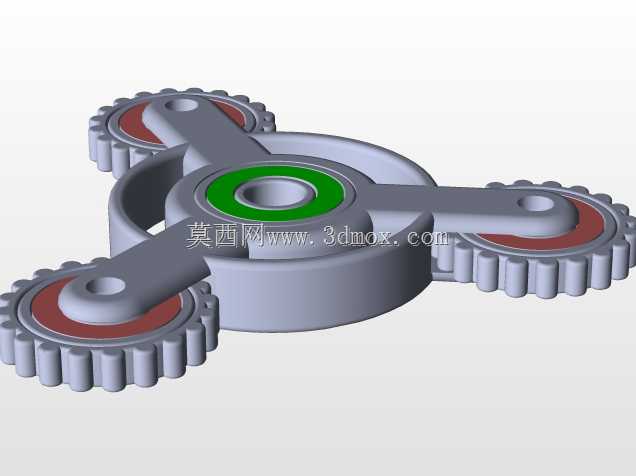

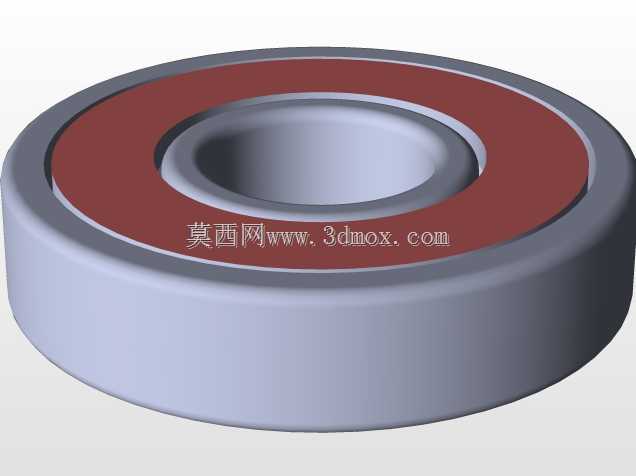

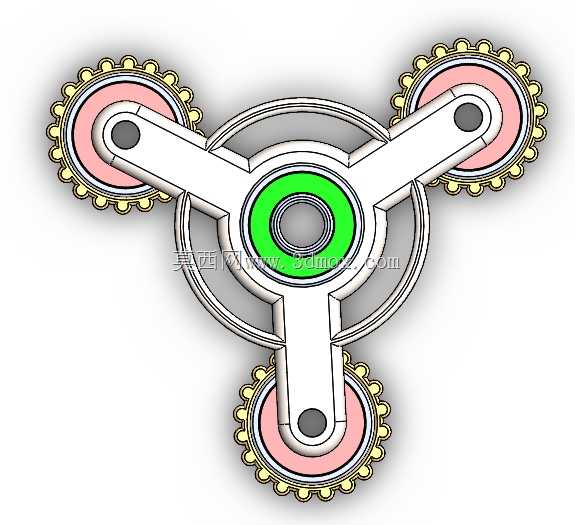

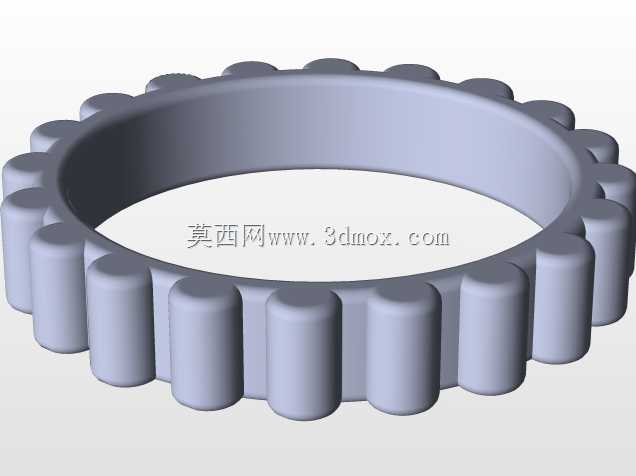

这款三臂式齿轮联动旋转结构,核心采用中心主轴承载三个对称分布的悬臂,每个悬臂末端集成独立的齿轮副传动单元,日常可作为手持解压旋转器件使用,在桌面文创、解压玩具品类中属于结构趣味性较强的设计方案。从结构设计逻辑来看,三个悬臂沿中心轴承呈120°均匀分布,保证旋转过程中整体动平衡达标,不会出现单侧偏重导致的转动卡顿、晃动感,中心轴承选用标准深沟球轴承的安装位,适配常规608系列轴承尺寸,安装边界控制在中心座直径18mm、整体旋转外径82mm范围内,可直接适配市面上多数指尖旋转器件的通用轴承配件,无需额外定制非标连接件。每个悬臂末端的齿轮组采用内外齿圈嵌套设计,外齿圈为固定在悬臂端部的定齿,内圈为可独立旋转的粉色配重环,
当中心主体绕轴承转动时,三个末端齿轮会在公转同时产生自转,形成多层联动的视觉效果,相比普通无联动结构的旋转件,动态展示效果更具层次感。实际使用场景中,这类结构除了作为手持解压玩具使用,也可作为机械原理教学的演示教具,直观展示行星齿轮传动的公转、自转同步运动逻辑,帮助初学者理解定轴轮系与周转轮系的运动差异。设计过程中需重点控制三个悬臂的长度公差、齿轮啮合间隙,每个悬臂末端的齿圈与中心连接环的同轴度公差需控制在0.05mm以内,避免转动过程中出现齿面卡滞、磨损过快的问题;配重环的厚度统一设置为6mm,整体装配后总厚度控制在12mm,握持时不会因为过厚产生硌手的触感,边缘全部做R1.5mm的圆角处理,去除所有锐边毛刺,

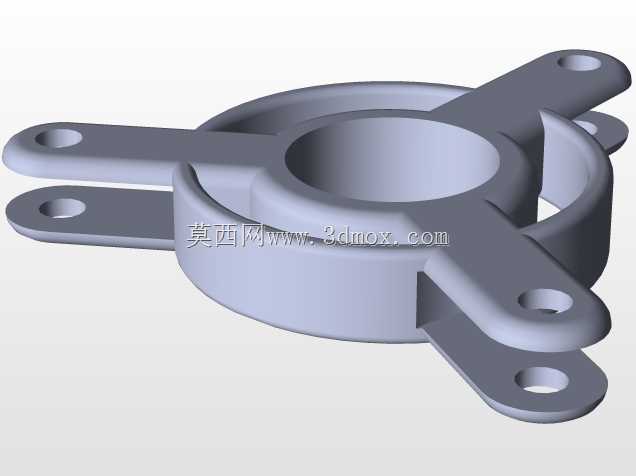

满足手持接触类产品的安全设计要求。齿轮参数选用模数0.5的标准渐开线齿形,齿顶高系数1,顶隙系数0.25,三个末端齿轮的齿数完全一致,保证自转转速同步,不会出现转速差导致的视觉错乱;中心连接环采用双层环形结构,内层为轴承安装位,外层设置限位凸台,对三个悬臂的装配位置进行精准定位,装配时无需额外调整对位,直接通过凸台卡接即可保证三个悬臂的角度偏差小于1°。从安装适配性来看,该结构所有零件均可采用常规注塑工艺加工,也可通过3D打印制作手板验证,零件之间的连接全部采用卡扣式装配,无需螺丝等额外紧固件,拆装维护十分便捷,配重环可根据实际使用需求更换不同密度的材料,调整整体转动惯量,改变旋转持续时长,适配不同使用者的手感偏好。
