焊接机器人前臂传动变速结构设计

　　该结构为焊接执行设备前臂端的核心传动变速单元，主要适配多关节焊接工位的末端姿态调整需求，在汽车零部件焊接、钢结构件拼接、五金制品自动化焊接场景中承担动力传递与转速匹配的核心作用。实际作业过程中，焊接机械臂需要在大臂完成粗定位后，由前臂变速单元输出适配的扭矩与转速，带动焊枪完成不同角度的摆动、焊缝跟踪过程中的微进给动作，既要满足厚板焊接时低速大扭矩的摆枪需求，也要适配薄板高速焊接时的快响应姿态调整，避免因传动间隙导致焊缝偏移、焊接成型质量不稳定的问题。从结构设计逻辑来看，该变速单元采用分层堆叠的装配思路，将输入轴、变速齿轮组、输出连接法兰、密封端盖沿前臂轴向依次排布，所有传动齿轮均做轴向定位处理，

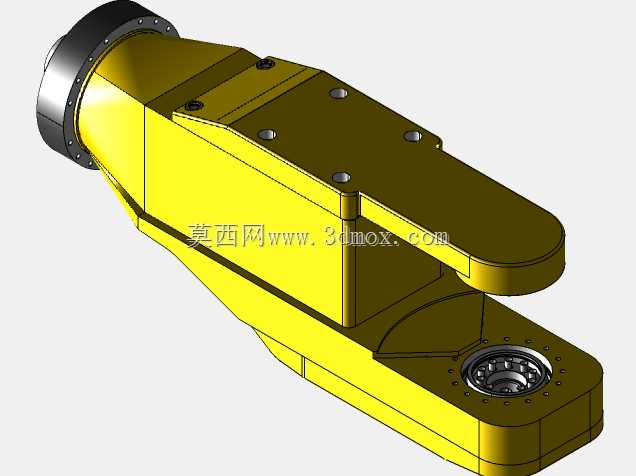

　　配合定位销与紧固螺栓实现各组件的无间隙装配，外壳采用一体化铸造成型的臂体结构，既作为传动组件的安装基座，也直接构成机器人前臂的外形轮廓，减少额外安装支架带来的重量冗余，降低前臂端的转动惯量，提升机械臂动态响应速度。安装边界方面，该变速单元输入端匹配伺服电机的标准安装止口，输出端预留焊枪夹具的连接孔位，整体外形与前臂臂身完全融合，侧面预留走线槽位用于焊枪供电、信号线缆的布设，避免焊接作业过程中线缆与周边工装发生剐蹭。齿轮组的传动比经过匹配计算，可将伺服电机的高转速低扭矩输出转换为前臂摆动所需的低转速高扭矩输出，各啮合齿轮之间预留合理的侧隙，既保证传动过程无卡滞，也能抵消焊接过程中臂体受热形变带来的装配公差变化，端盖处采用耐温密封件，

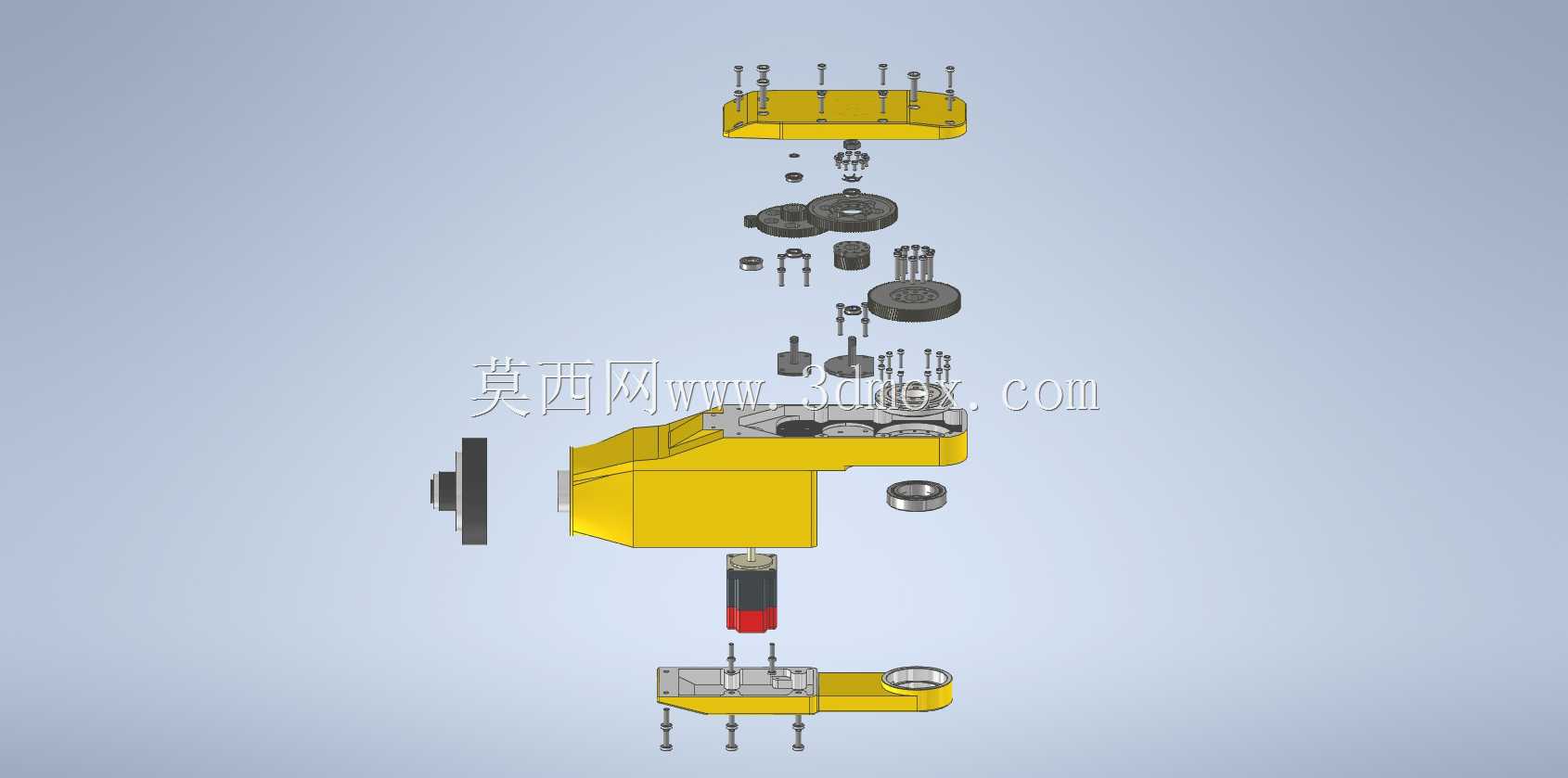

　　可阻挡焊接飞溅、车间粉尘进入传动腔内部，延长齿轮与轴承的使用寿命。实际装配时可按照爆炸视图的拆分顺序依次完成齿轮、轴承、轴件的预装，再整体推入臂体腔室后紧固端盖螺栓，无需复杂的专用工装即可完成组装，后期维护时仅需拆开对应端盖即可检查齿轮磨损情况，更换易损件时无需拆解整个前臂结构，可大幅缩短设备停机维护的时间。
