四旋翼无人飞行器结构设计三维作品

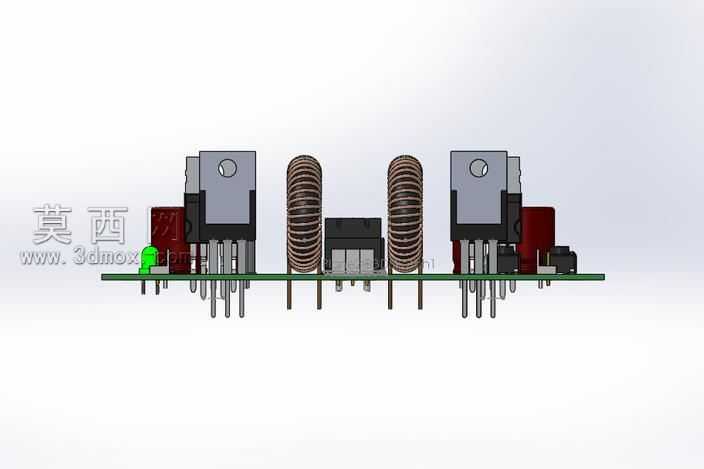

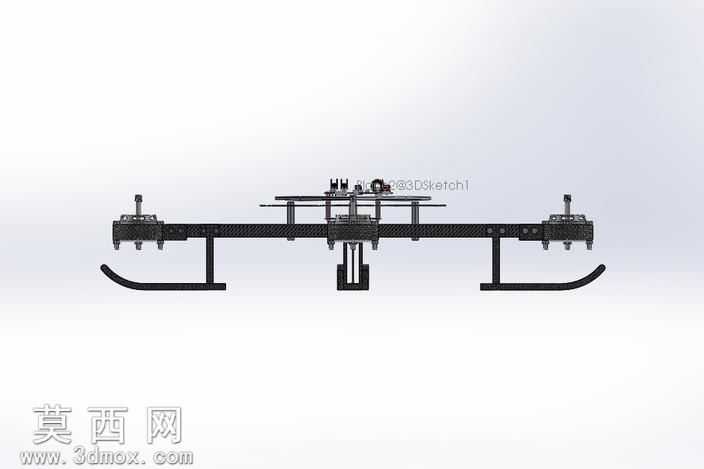

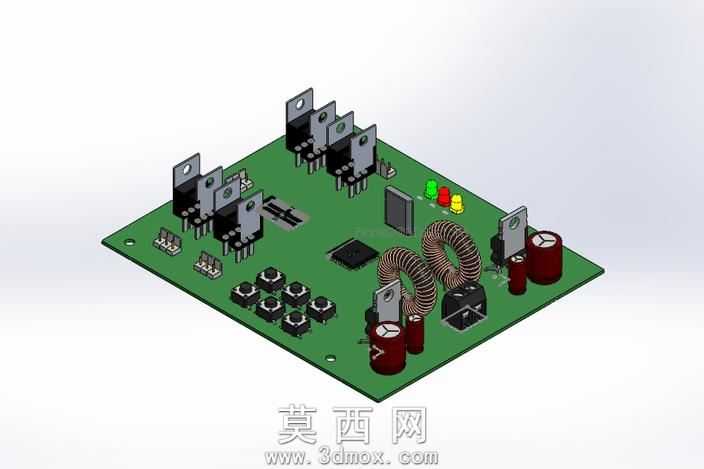

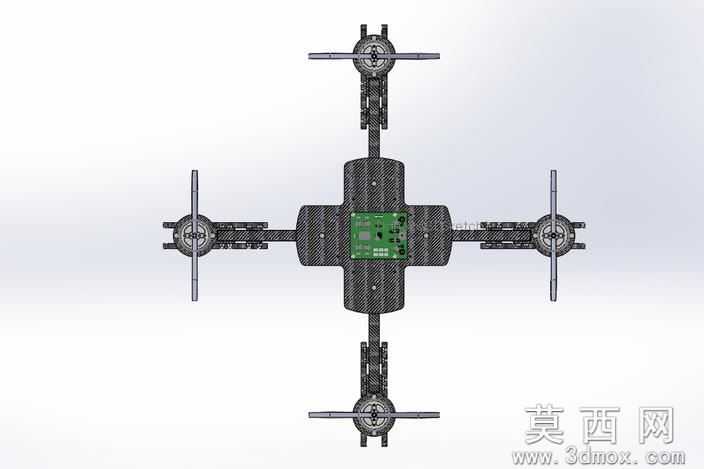

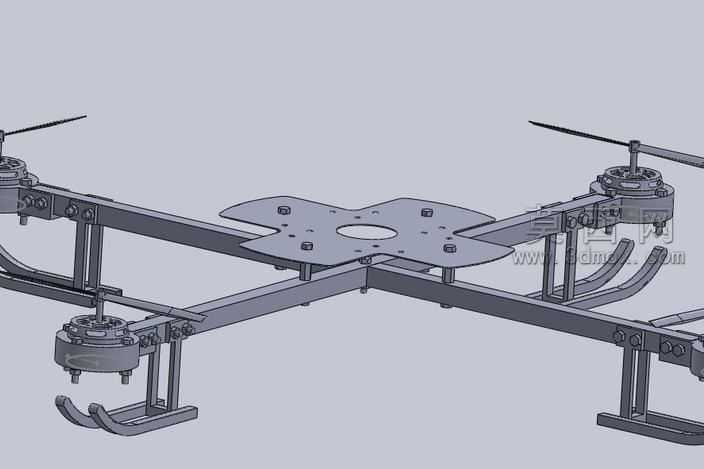

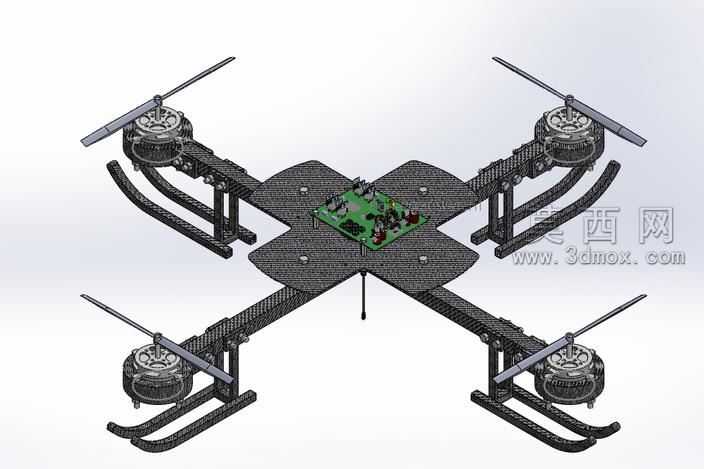

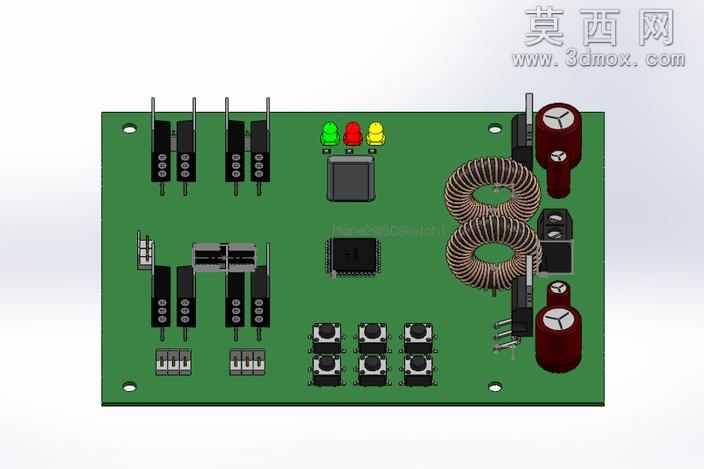

本作品为四旋翼无人飞行器的三维结构设计，整体采用十字形机架布局作为核心承载结构，建模过程中严格遵循四旋翼飞行器的动力学布局要求，四个机臂沿中心机架呈90度均匀向外延伸，保证各旋翼旋转平面处于同一水平面，为飞行姿态控制提供稳定的结构基础。建模阶段对各部件的装配关系进行了精准还原，中心机架区域预留了飞控电路板的安装位，板载电子元件的排布位置与实际飞控硬件尺寸匹配，确保结构设计可直接服务于硬件装配验证。机臂末端的动力组件部分，完整还原了无刷电机的安装座、旋翼夹持结构与螺旋桨的形态，螺旋桨采用两叶式设计，建模时对桨叶的翼型曲面做了平滑处理，既还原了真实桨叶的气动外形特征，也保证了模型曲面的连续性。起落架部分采用滑橇式结构设计，两组弧形起落支架对称布置在前后机臂下方，支架通过连接座与机臂刚性固定，建模时对支架的弯折弧度、支撑脚的接触平面做了细节处理，既保证起落架的缓冲结构特征，也还原了其降落时的稳定支撑形态。材质设定上，机架与机臂部分采用碳纤维纹理材质，还原这类飞行器常用的轻量化高强度材料特性，电机外壳采用金属磨砂材质，螺旋桨采用半透明工程塑料材质，飞控电路板则还原了PCB板的绿色基材、焊点与电子元件的色彩区分，起落架采用黑色高强度工程塑料材质，不同材质的区分让模型的结构层次更加清晰。设计思路上，该模型聚焦四旋翼飞行器的核心机械结构，省略了非必要的装饰性部件，重点突出机架、动力组件、起落架、飞控安装位这几个核心结构的装配关系，可用于四旋翼飞行器的结构原理展示、初级装配教学参考，也可作为后续飞行器改型设计的基础结构模板，建模过程中对各部件的连接位置、尺寸比例做了反复校准，确保整体结构符合常规小型四旋翼飞行器的设计规范，不存在结构干涉问题，各部件的拆分逻辑也符合实际产品的装配流程，能够直观展现四旋翼无人机的基础机械构造。
