三旋翼共轴无人直升机外观结构设计

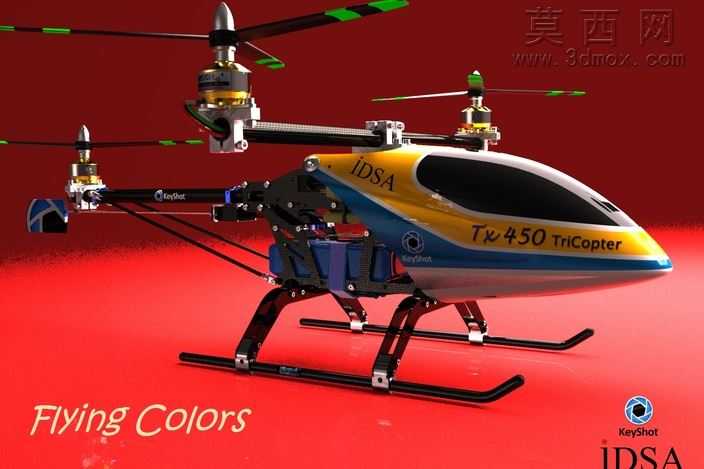

该作品为三旋翼构型的无人直升机三维设计方案，建模阶段依托SpaceClaim完成全参数化结构搭建，首先完成机身主体流线型曲面的构建，通过多段曲率连续的曲面拼接打造出低风阻的座舱外壳，曲面过渡处严格遵循航空流体力学的线型要求，避免飞行过程中产生多余的气动阻力。结构设计上采用了独特的共轴双旋翼加尾部单旋翼的三旋翼布局，主旋翼组设置上下两层反向旋转的桨叶结构，既抵消了旋翼旋转产生的反扭矩，又提升了整机的升力效率，尾部旋翼负责航向的精准控制，三组旋翼的机臂均采用轻量化的桁架式支撑结构，通过多根碳纤维质感的支撑杆件连接机身与旋翼基座，在保证结构强度的同时最大限度降低整机自重。起落架部分采用滑橇式设计，两根平行的弧形滑橇通过四个带减震结构的支撑臂与机身底部连接，能够在降落时有效吸收冲击载荷，适配复杂地形的起降需求。渲染阶段通过KeyShot完成材质与场景的呈现，机身外壳采用亮面金属烤漆材质，主体以明黄、藏蓝、银白三色做撞色设计，表面添加清晰的型号标识与品牌字样，还原真实工业产品的涂装效果；旋翼部分采用哑光碳纤维纹理搭配金属桨夹，金属传动部件做了金属拉丝与阳极氧化的质感区分，起落架滑橇采用哑光黑色耐磨工程塑料材质，不同部件的材质粗糙度、反光度参数均经过反复调试，还原真实材质的光影表现。场景搭建上采用高饱和度的正红色背景，通过柔和的侧上方打光突出机身曲面的光影过渡，旋翼部分添加轻微的运动模糊效果模拟旋转动态，整体渲染画面清晰展现了该三旋翼直升机的外观细节与结构特征，完整呈现了从概念建模到效果呈现的全流程设计思路，兼顾了飞行器的气动性能需求与外观的工业美学表达。
