碳纤维H型FPV穿越机机架结构设计

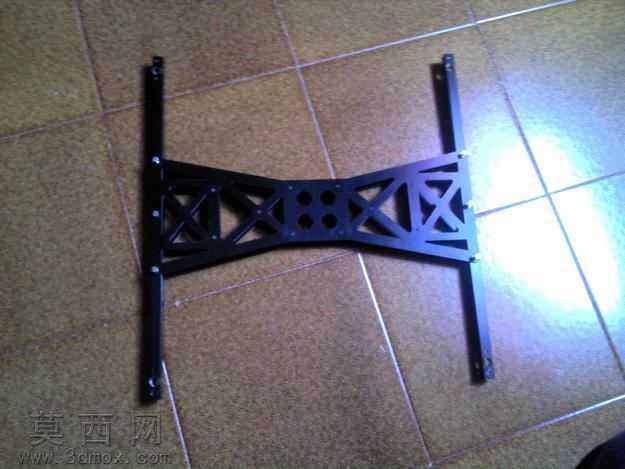

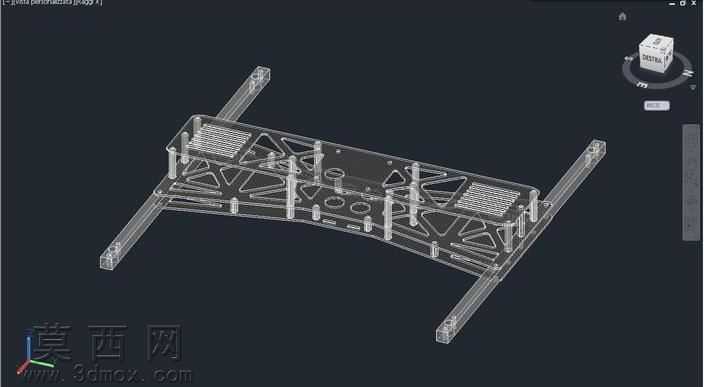

本作品为适配1.5米轴距FPV航拍需求设计的H型四轴飞行器机架，建模阶段围绕碳纤维板材的加工特性展开结构规划，首先确定H型布局的核心优势：相较于传统X型机架，H型的前后双纵梁搭配中部连接桥的结构能为飞控、电池、图传设备提供更充裕的安装平面，同时前后机臂的延伸方向与机身纵轴平行，可降低飞行过程中机臂产生的气动紊流对螺旋桨气流的干扰。建模过程中对中部连接桥采用了桁架式镂空设计，通过三角形受力结构分散机臂传递的飞行载荷，在保证结构刚性的前提下最大化去除冗余材料，降低机架整体自重；镂空区域同时预留了飞控安装孔位、电池绑带穿槽与图传天线固定位，兼顾结构强度与设备安装便利性。机臂与中部连接桥的连接部位设计了加厚的叠层固定位，通过多组螺栓实现刚性连接，避免飞行过程中机臂产生震颤影响飞行稳定性；机臂末端预留了电机安装孔位与起落架固定接口，可适配标准规格的无刷电机与轻量化起落架。材质选择上针对碳纤维板材的各向异性特性优化了结构受力方向，让碳纤维的纤维走向与机臂受力方向保持一致，最大化发挥碳纤维材料高比强度、高比模量的材料优势，同时兼顾抗冲击性能与轻量化需求。渲染阶段还原了碳纤维板材的哑光编织纹理质感，对金属连接件做了阳极氧化黑的材质表现，通过光影效果突出机架的结构层次感与镂空设计的细节，整体设计兼顾飞行性能、结构可靠性与轻量化需求，可直接用于碳纤维板材的切割加工与实机组装。
