输送机用双排齿链轮传动零件

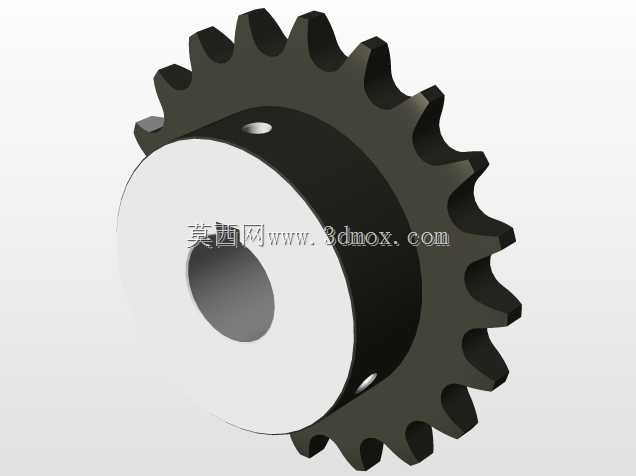

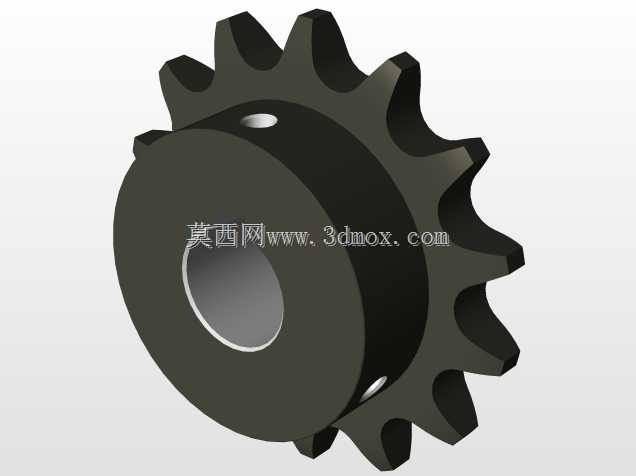

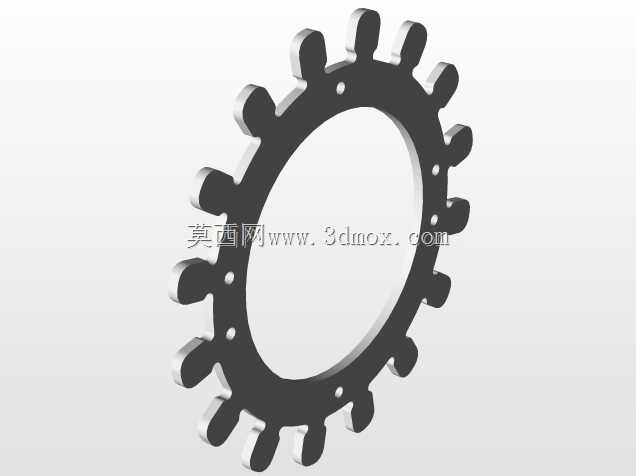

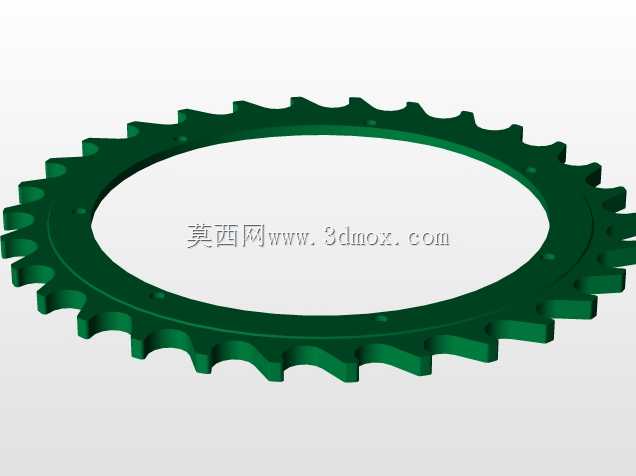

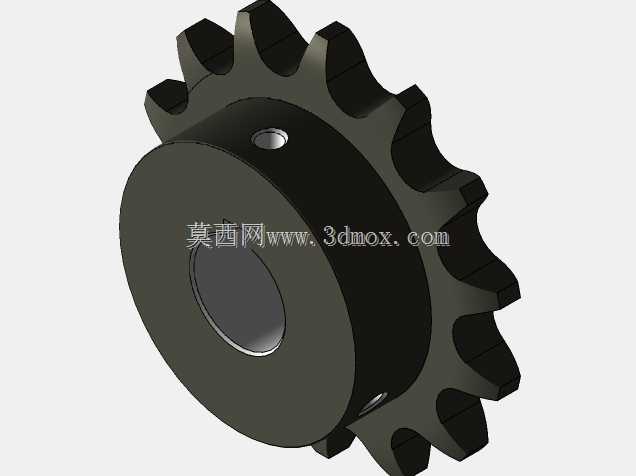

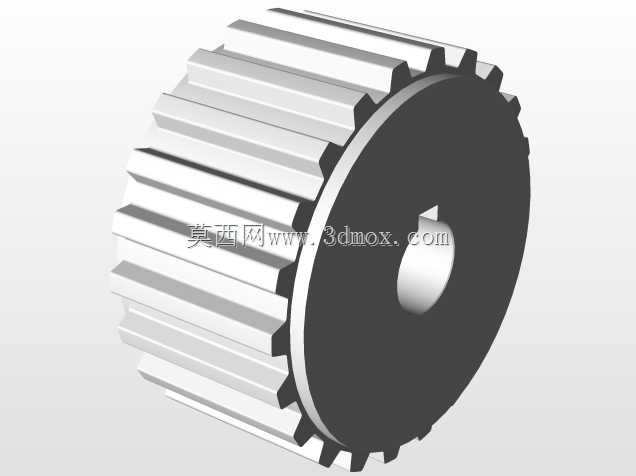

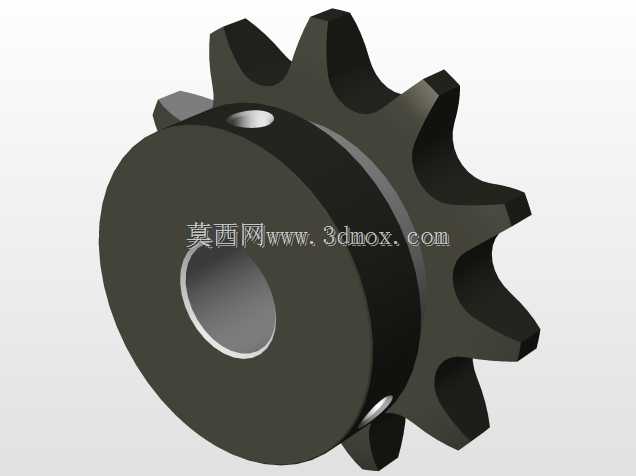

　　这款链轮零件主要应用于各类链式输送机的动力传递环节，在生产线物料输送、仓储分拣输送、轻工产品流水线等场景中承担核心传动功能，是链传动输送系统里直接与链条啮合传递扭矩的关键部件。从结构设计来看，零件采用轮毂与齿圈一体化的结构形式，中心为通孔设计，可直接穿装传动轴，轮毂端面预留有紧定螺钉安装孔，安装时可通过紧定螺钉实现链轮与轴的周向固定，避免传动过程中出现链轮与轴相对打滑的问题，保障动力传递的稳定性。齿部采用标准短节距滚子链适配齿形，齿廓经过修形处理，啮合过程中能与链条滚子形成顺畅的弧面接触，减少啮合冲击与齿面磨损，延长整套传动副的使用寿命，齿根位置做了圆角过渡处理，可有效降低应力集中，避免长期交变载荷下出现齿根断裂的失效问题。

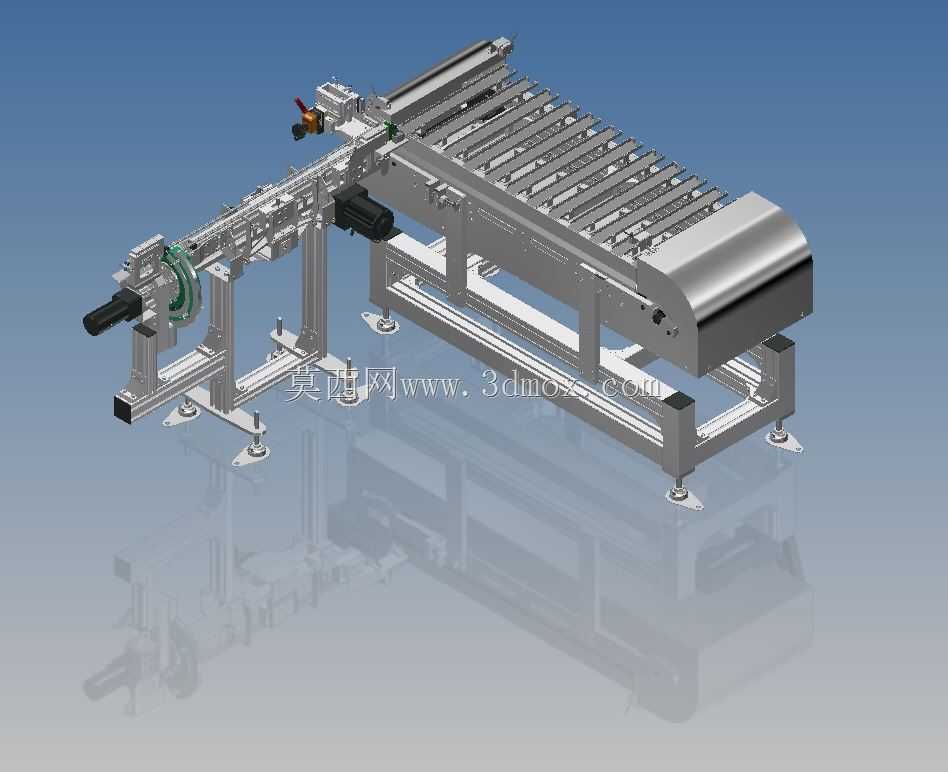

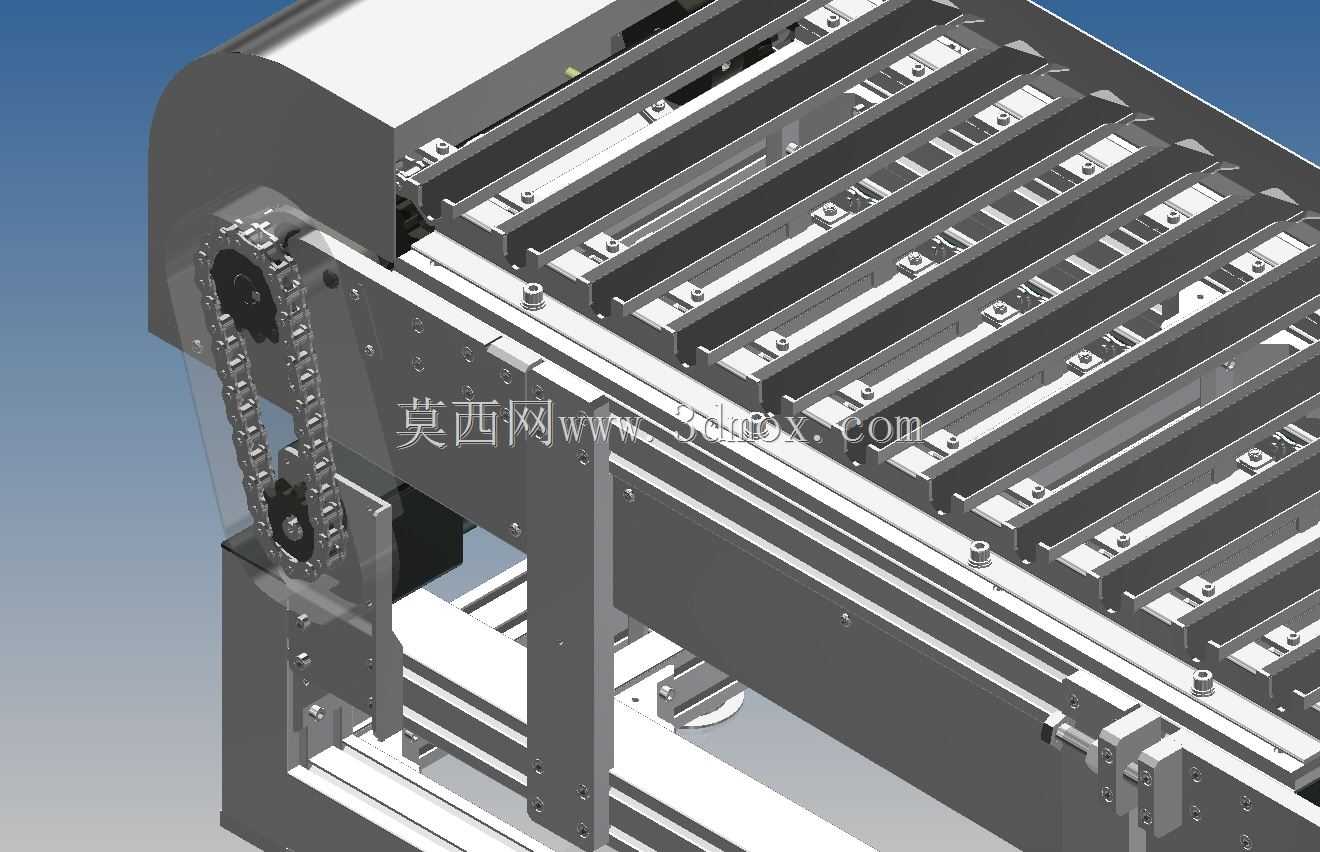

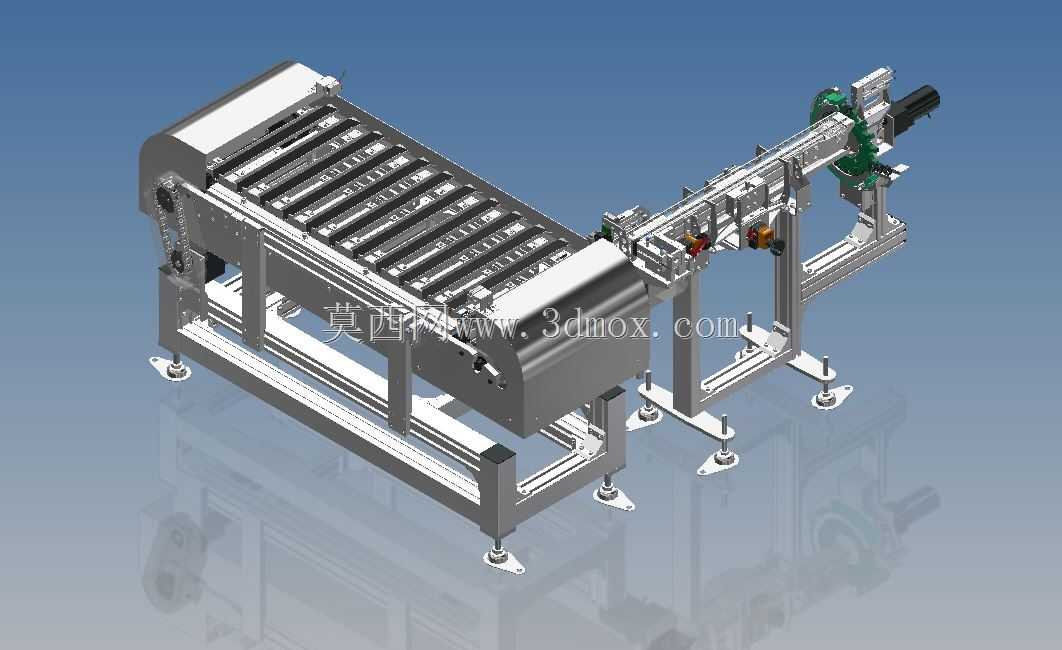

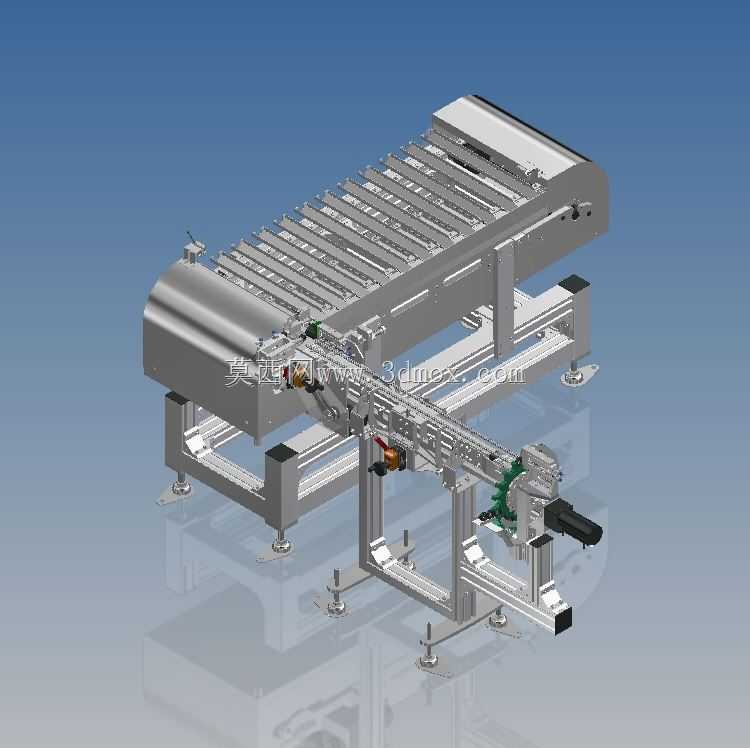

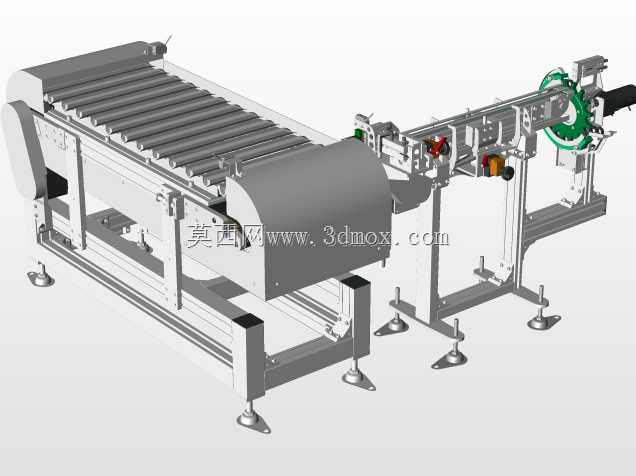

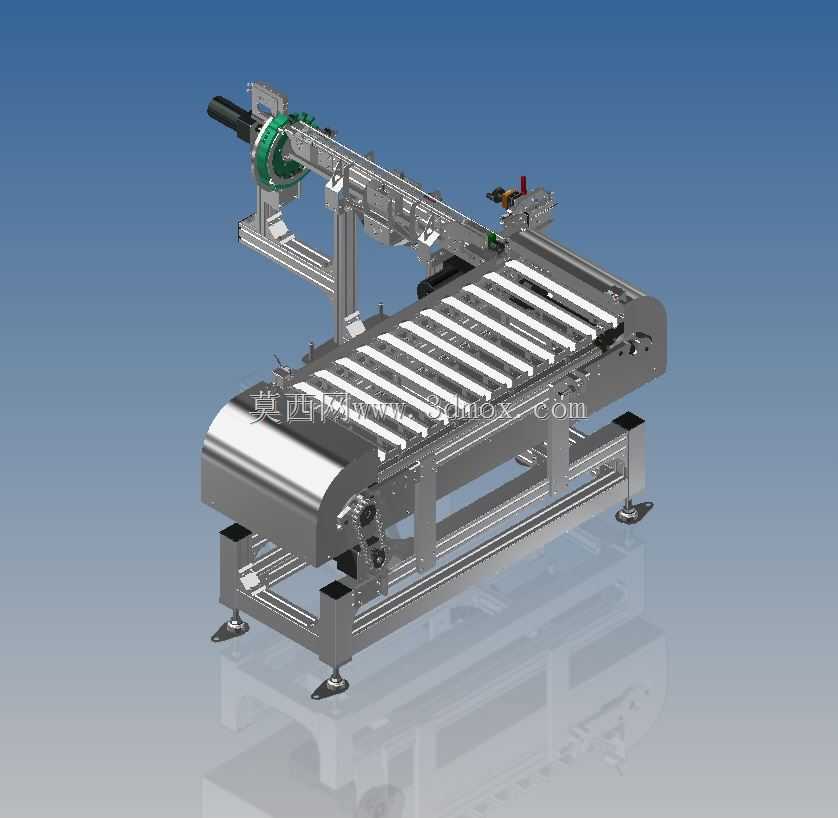

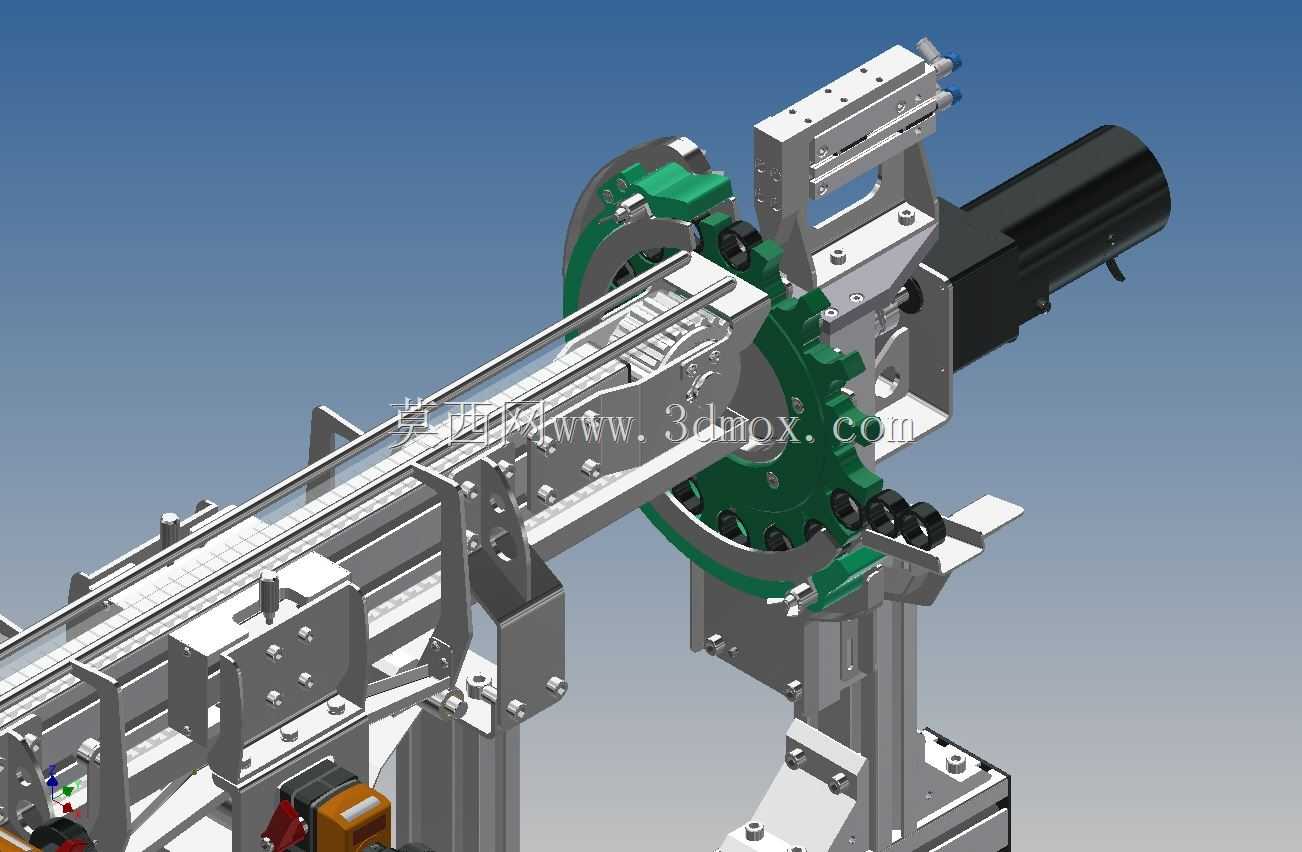

　　从安装边界来看，链轮的轮毂厚度与齿圈宽度匹配对应规格链条的内节内宽，安装时需保证链轮端面与传动轴轴线的垂直度，偏差需控制在机械设计手册要求的范围内，避免链条运行过程中出现偏磨、掉链的问题；中心安装孔的公差采用基孔制过渡配合设计，既可以保证装配时的定位精度，也便于后期维护时的拆卸更换。在实际设备运行中，这类链轮通常成对配合使用，分别作为主动轮与从动轮安装在输送机的两端机架上，主动轮连接减速电机输出轴，通过链条带动从动轮转动，从而带动固定在链条上的输送板、工装托盘等部件实现直线输送动作。设计过程中需要重点校核齿部的接触强度与轮毂的抗扭强度，根据输送线的额定负载、运行速度计算所需的传递扭矩，匹配对应模数与齿数的链轮参数，

　　同时要考虑链轮的材质与热处理工艺，通常齿面需要进行淬火处理提升表面硬度，应对长期啮合的磨损消耗，轮毂部分保留足够的韧性，承受传动过程中的冲击载荷。在输送系统布局时，还要注意链轮的中心距调整范围，预留足够的张紧行程，方便链条安装与后期磨损后的张紧调节，避免链条过松出现跳齿、脱链的故障，也能减少过紧带来的额外轴承载荷，提升整套输送机构的运行可靠性。
