多层辊轴式物料输送承载架结构设计

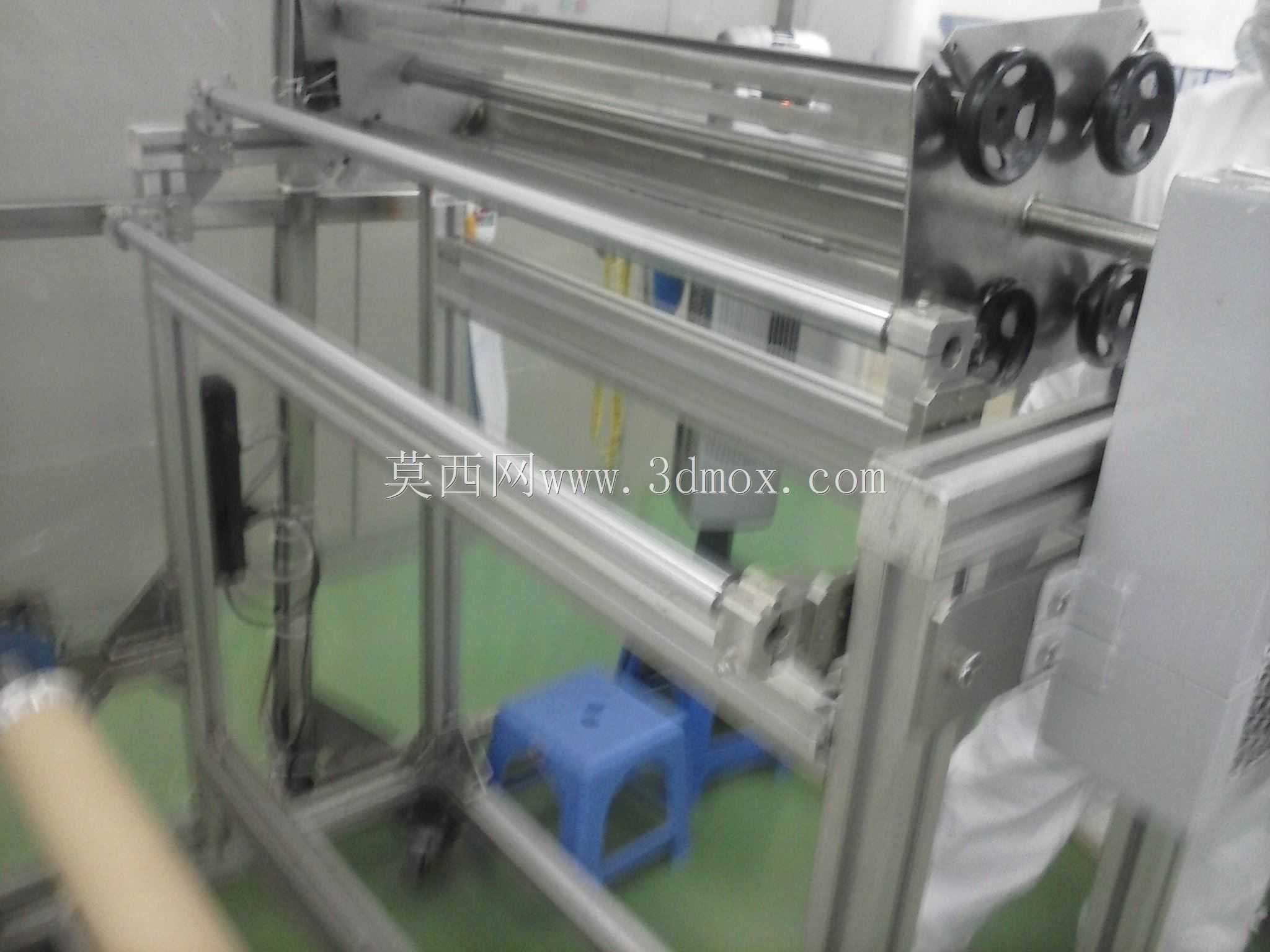

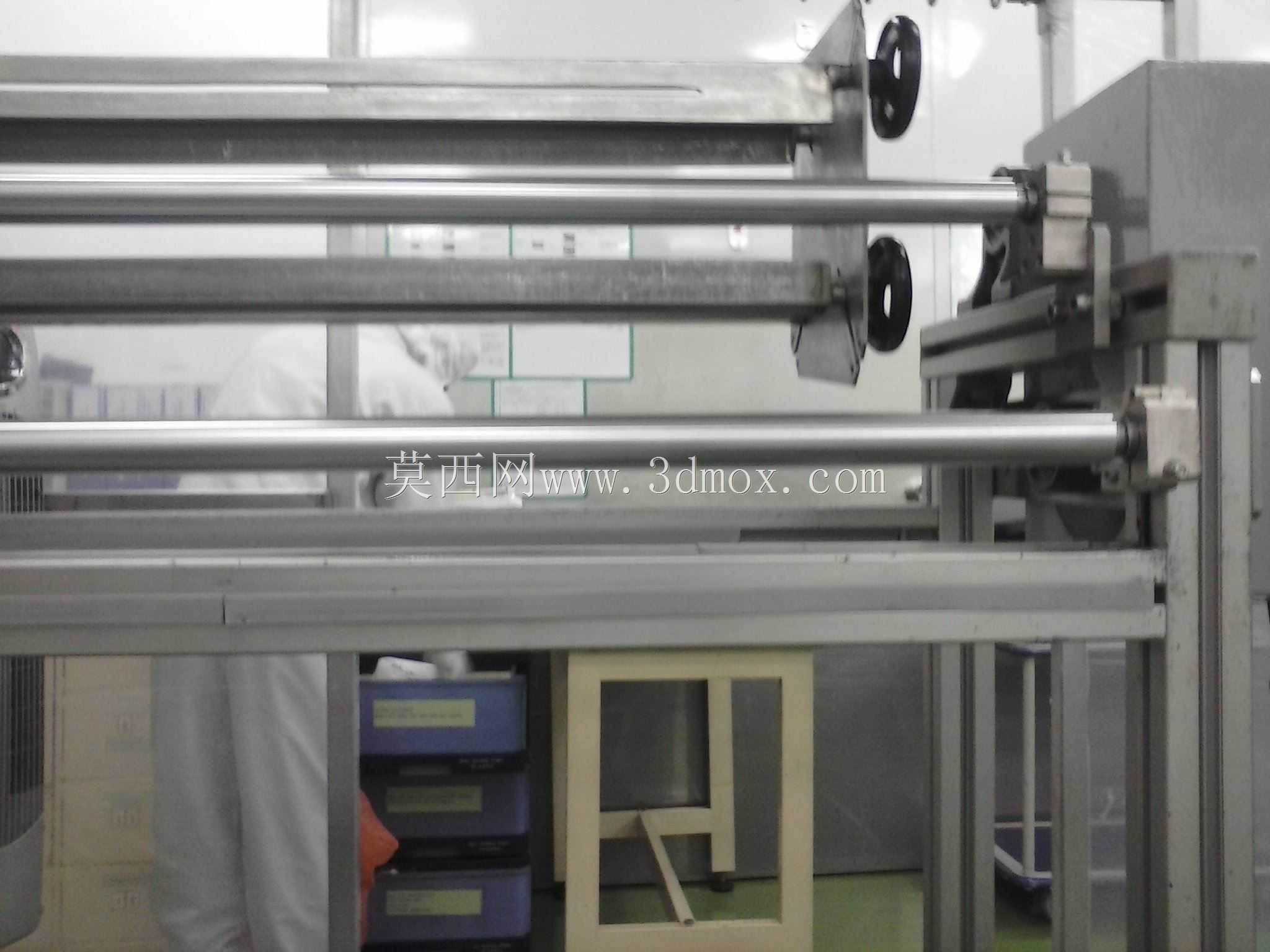

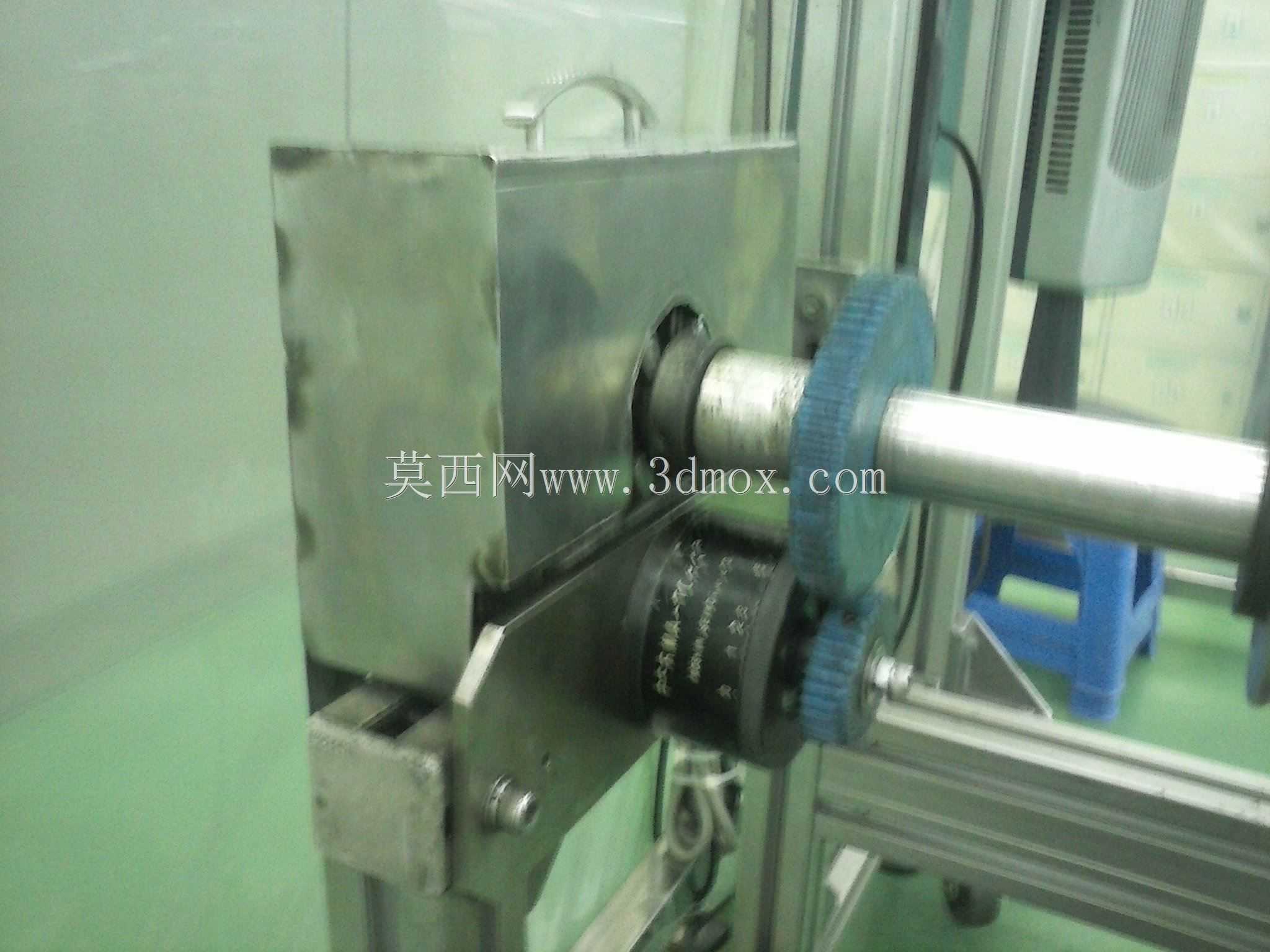

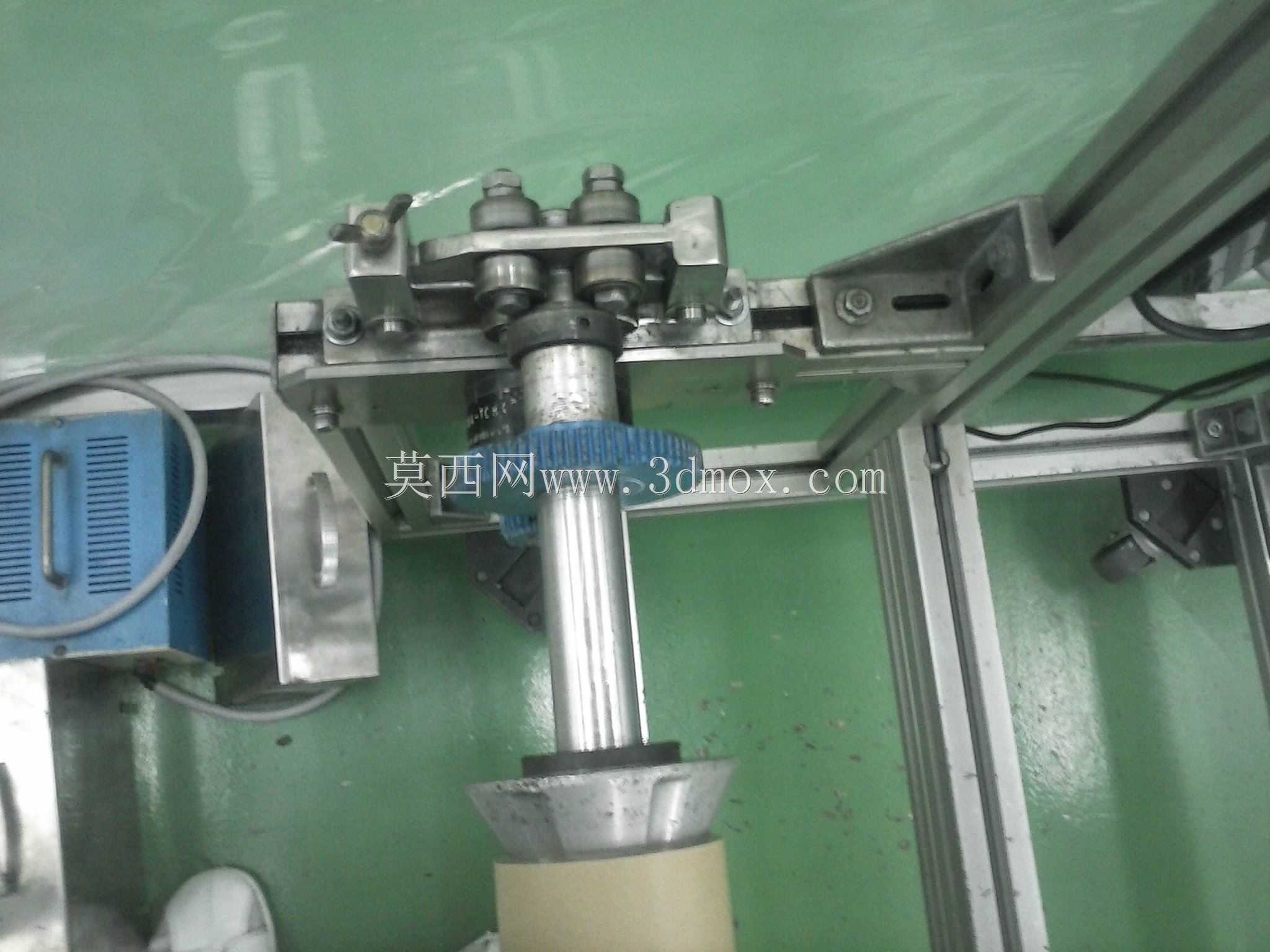

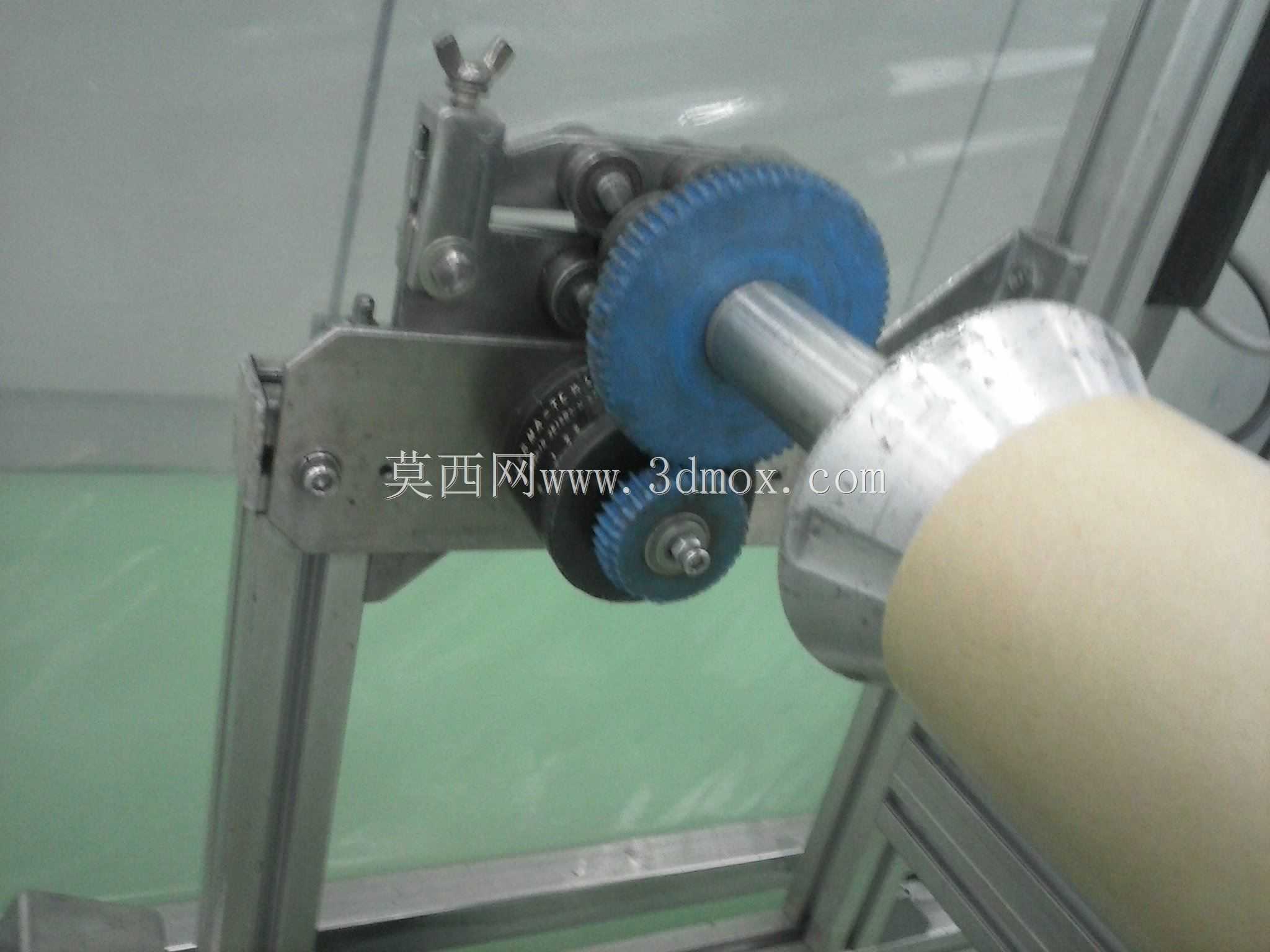

　　该多层结构主要应用于薄膜、带状柔性物料的生产输送工序，常见于电子通讯配件生产的洁净车间内，承担多道工序间的物料承托、导向输送功能，可同时完成多组料带的并行传输，适配窄幅柔性基材的走料需求，避免多组料带输送过程中出现干涉、剐蹭问题。从结构设计思路来看，整体采用铝型材搭建主体框架，型材拼接处采用标准角件连接，无需复杂焊接工序，安装调整灵活，可根据现场工位布局快速调整层间距与整体宽度，适配不同幅宽、不同走料高度的生产需求。每层配置的平行光轴导辊采用两端轴承座固定的安装方式，导辊表面做硬质阳极氧化处理，降低表面粗糙度，减少料带走料过程中的摩擦阻力，避免刮伤柔性料带表面，导辊端部配置的手轮结构可手动调整单根导辊的平行度，

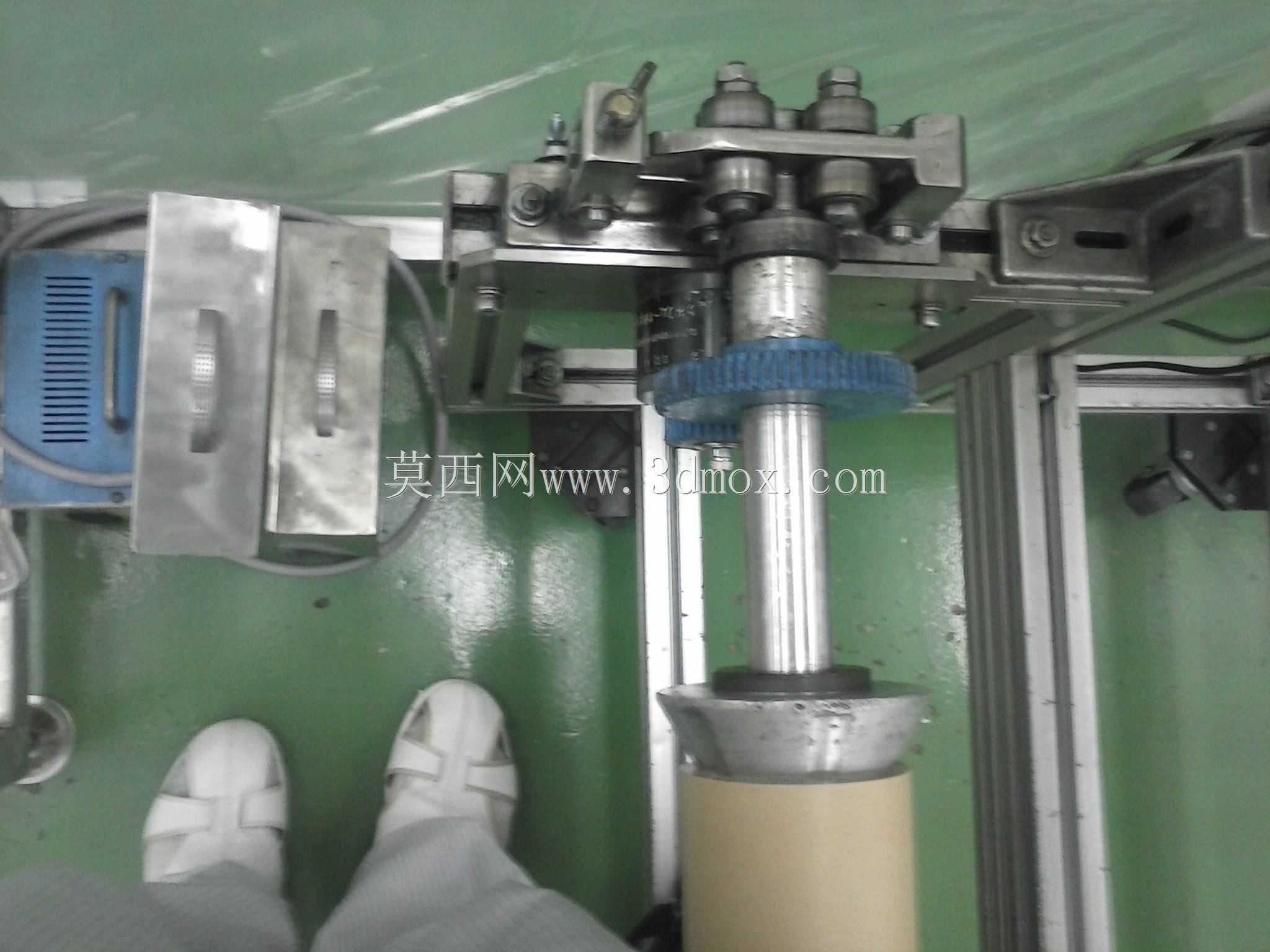

　　适配不同张力要求的料带输送场景，防止料带走偏。从安装边界来看，整体框架的宽度适配常规洁净车间的工位通道预留尺寸，底部框架支脚配置可调脚杯，可在不平整的车间地面完成水平校准，每层导辊的安装高度预留足够的操作空间，方便操作人员穿料、调整张力以及日常的清洁维护。结构设计时充分考虑了洁净车间的使用要求，所有型材拼接处无卫生死角，导辊与框架的连接位置无突出的尖锐边角，避免积尘同时防止操作人员磕碰受伤。多层平行排布的结构设计，在有限的车间垂直空间内拓展了输送路径长度，可在短工位距离内完成料带的冷却、静置或者多组工序的并行排布，相比单层输送结构节省超过60%的车间平面占地，适配中小批量通讯类柔性配件的生产布局需求。

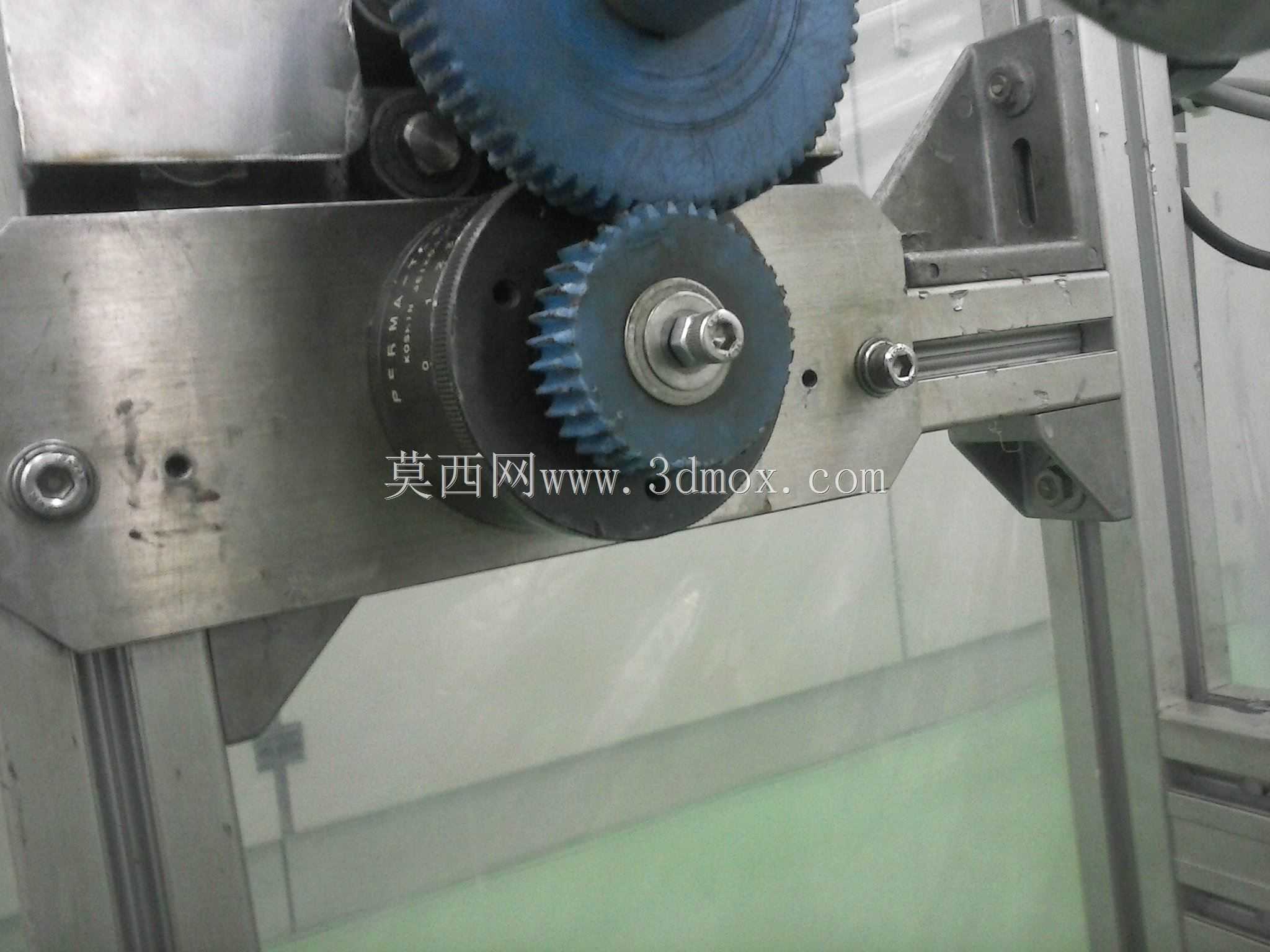

　　导辊的选型匹配常规柔性料带的承重要求，单根导辊可承载不超过15kg的料带张力，两端轴承采用免维护深沟球轴承，长期运行无需频繁加注润滑脂，适配洁净车间的运维要求，框架侧面预留的安装孔位可拓展安装张力检测、料带纠偏等附加组件，方便后续根据生产需求做功能升级，无需对主体框架做大规模改动。
