金属轧制用环形轧辊结构设计

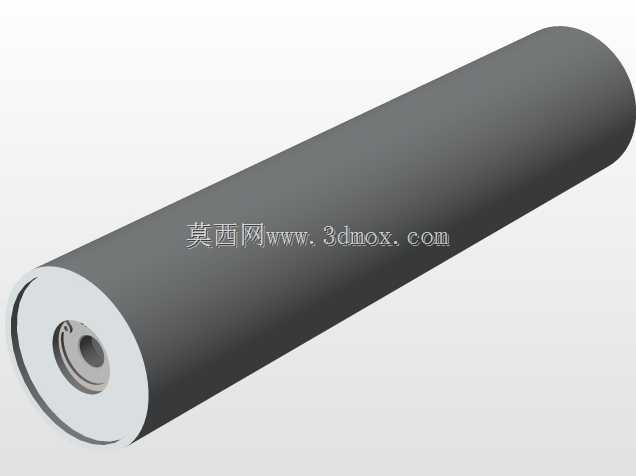

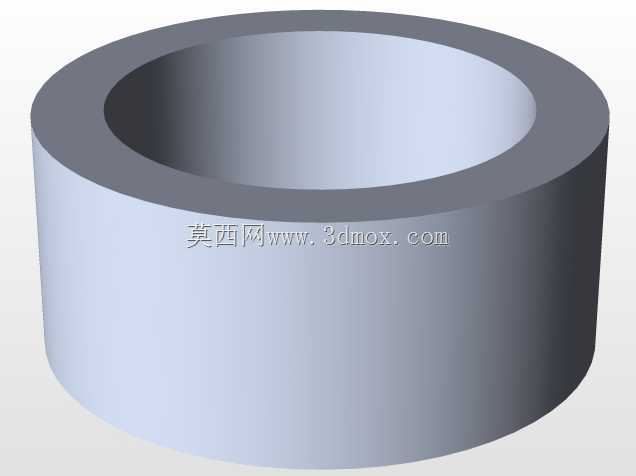

　　在金属压延加工生产线中，这类环形轧辊是直接参与金属塑性变形的核心执行部件，多安装于连轧机组、精轧机架的辊系装配位置，承担带材、棒材、型材轧制过程中的载荷传递与型面成型作用。从结构设计逻辑来看，该轧辊采用整体环形中空结构，中心通孔为辊轴装配位，设计时需严格匹配对应辊轴的配合公差，通常选用过渡配合加键槽周向固定的方式，避免轧制过程中出现辊面打滑、周向窜动的问题。辊身外圆柱面为直接接触轧件的工作区域，设计阶段需根据轧制材料的变形抗力、轧制压下量参数确定辊身的壁厚取值，壁厚过薄会导致轧制过程中辊面弹性变形量过大，直接影响轧件的尺寸精度与板形质量，壁厚过大则会增加辊系整体转动惯量，提升驱动电机的功率损耗，同时加大机架的承载负担。

　　从安装边界来看，该类轧辊的轴向定位依靠两侧轴承座的锁紧机构实现，设计时需预留轴承安装的轴向定位台阶尺寸，辊身两端的端面平面度需控制在合理公差范围内，避免锁紧后出现辊体倾斜，导致轧制线偏移。实际应用场景中，这类轧辊可适配黑色金属热轧、有色金属冷轧等不同工况，若用于热轧工况，辊身材质通常选用合金铸钢，表面堆焊耐磨层以抵抗高温氧化与轧件磨损；若用于冷轧工况，则多选用锻打合金钢，经淬火处理提升辊面硬度，保证长期轧制后的表面粗糙度稳定性。

　　设计过程中需重点校核辊身的抗弯强度与接触疲劳强度，轧制时的轧制力会沿辊身接触线分布，中空结构的辊体需保证在最大轧制力工况下，辊身的挠度变形不超出工艺允许的阈值，否则会出现轧件中间厚两边薄的厚度差问题。同时中心孔的尺寸设计需兼顾辊轴的装配刚度与辊体的减重需求，孔壁与辊身外圆的同轴度公差需严格控制，避免高速转动时出现动不平衡量过大，引发机架振动、轴承过早失效的问题。辊身的外圆表面粗糙度需根据轧制工序要求调整，粗轧工序可适当放宽粗糙度要求以提升辊件使用寿命，精轧工序则需达到镜面级粗糙度，保证轧件表面质量达标。
