导轨安装式熔断器保险座结构设计

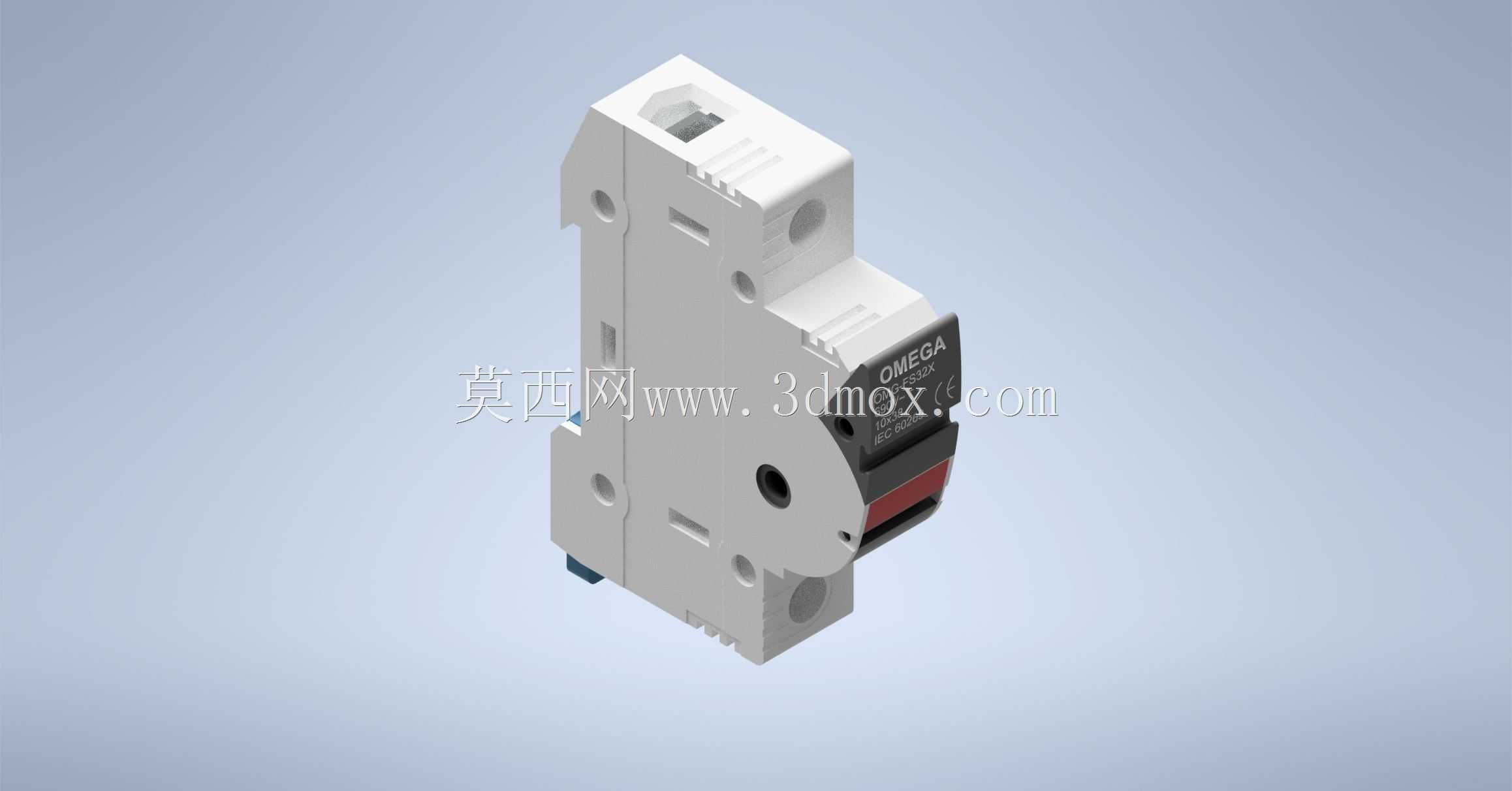

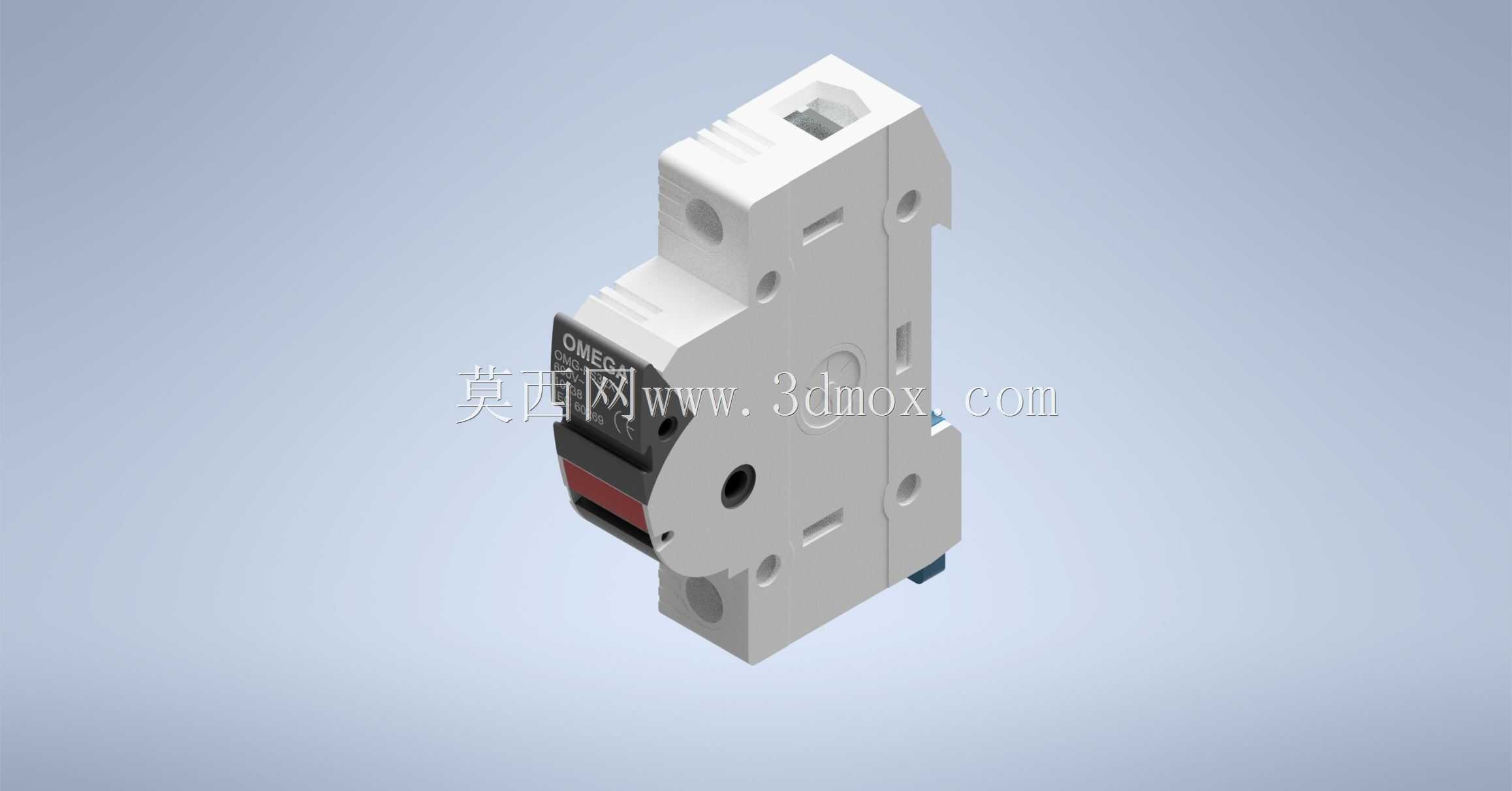

　　这款导轨式保险座是低压配电、工业控制柜内部常见的电路保护承载部件，主要作用是为管状熔断器提供稳定的安装载体，在回路出现过流、短路故障时，依托熔断器的熔断特性快速切断电路，避免后端负载、控制元件被大电流冲击损坏，常见于工厂自动化生产线控制柜、楼宇配电回路、小型设备电源进线端等场景。从安装适配性来看，这款产品完全匹配行业通用的35mm标准DIN导轨，安装时无需额外打孔固定，只需将产品背部的卡扣对准导轨推入即可完成锁止，拆卸时也仅需撬动卡扣即可快速取下，能大幅缩减柜内布线、元件排布的施工时间，适配市面上绝大多数标准电控柜的安装梁规格。结构设计上，产品采用模块化单极布局，宽度与常规微型断路器保持一致，可与同规格的空开、

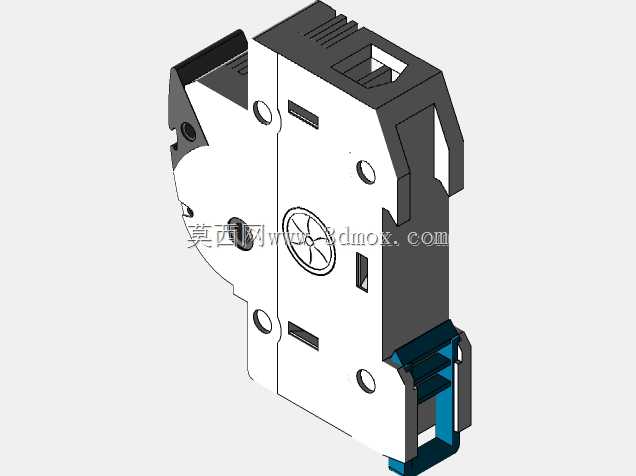

　　漏电保护器并排安装在同一根导轨上，柜内排布整齐统一，不会出现突兀的尺寸差。主体外壳采用高强度阻燃工程塑料注塑成型，表面做了防滑纹理处理，正面设置了带状态指示的操作拨块，熔断器熔断后拨块会自动掉落给出明显的视觉提示，方便运维人员快速定位故障回路，无需逐段排查线路。接线端采用压线式螺丝紧固结构，可适配不同线径的铜芯导线，接线时导线插入端子后拧紧螺丝即可完成可靠连接，能避免长期运行中出现接线松动、接触电阻过大发热的问题。产品的进出线端设置了防触电挡板，即使在带电操作的情况下，也能避免操作人员误触带电部位，满足低压电控设备的安全防护要求。建模过程中严格遵循低压电器的安装尺寸规范，所有卡扣的卡接行程、端子的压线范围、

　　拨块的转动间隙都按照实际量产产品的公差要求做了还原，外壳的分型线、安装孔位、标识凹槽都做了细节刻画，既可以用于电控柜布局的三维干涉检查，也能作为同类产品结构设计的参考样本，帮助设计人员快速完成柜内元件排布、安装空间校核的工作，避免实际装配时出现尺寸冲突、安装空间不足的问题。
