IDEC22系列控制按钮与指示灯组件

　　这套22mm孔径控制操作元件覆盖常规平头按钮、带灯按钮、交替自锁按钮、蘑菇头急停以及多色状态指示灯，是工业控制柜、产线操作盒、单机设备面板上最常见的人机交互硬件。做整机三维布局时，这类元件不能只画一个示意圆柱，必须把前端操作头、锁紧螺母、后端触点基座、接线端子的完整轮廓建准，否则面板开孔、门板内侧走线、线槽避让都会在装配阶段出问题。

　　从现场使用来看，黄色护圈配红色蘑菇头的急停件布置在操作面板最易触达的位置，用于设备异常时快速切断动力回路；绿色、黄色平头带灯按钮分别对应启动、复位或待机提示，透明灯罩款可通过内部LED颜色区分运行、故障、待机等状态。元件前端操作面突出面板的高度、护圈外径都要在数模里保留，急停护圈的作用是防止操作人员误碰正常按钮，也避免门板搬运过程中撞击蘑菇头造成误触发。

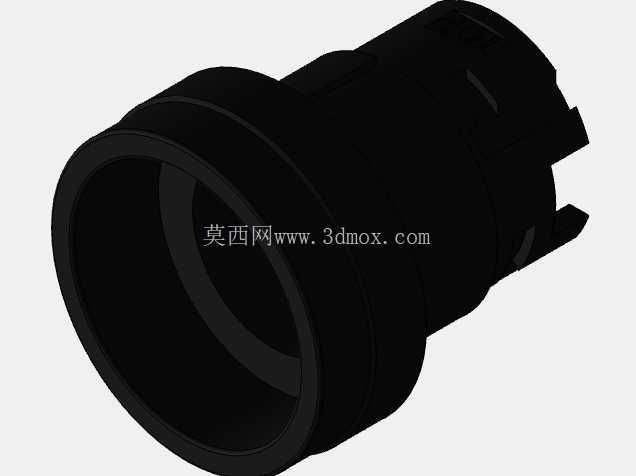

　　安装边界上，全系列采用控制柜面板标准22mm圆形开孔，前端从面板外侧穿入，后方用塑料锁紧螺母旋紧固定，建模时要在门板零件上同步开出对应安装孔，并在孔周预留螺母扳手空间。后端触点模块根据功能不同分为1常开、1常闭或组合触点，基座下方带有螺钉接线端子，端子朝向、压线螺钉操作空间必须在布局阶段校核：操作盒内部若同时排布线槽、端子排与PLC模块，按钮后端深度不能和线槽干涉，接线后导线弯曲半径也要留出余量。

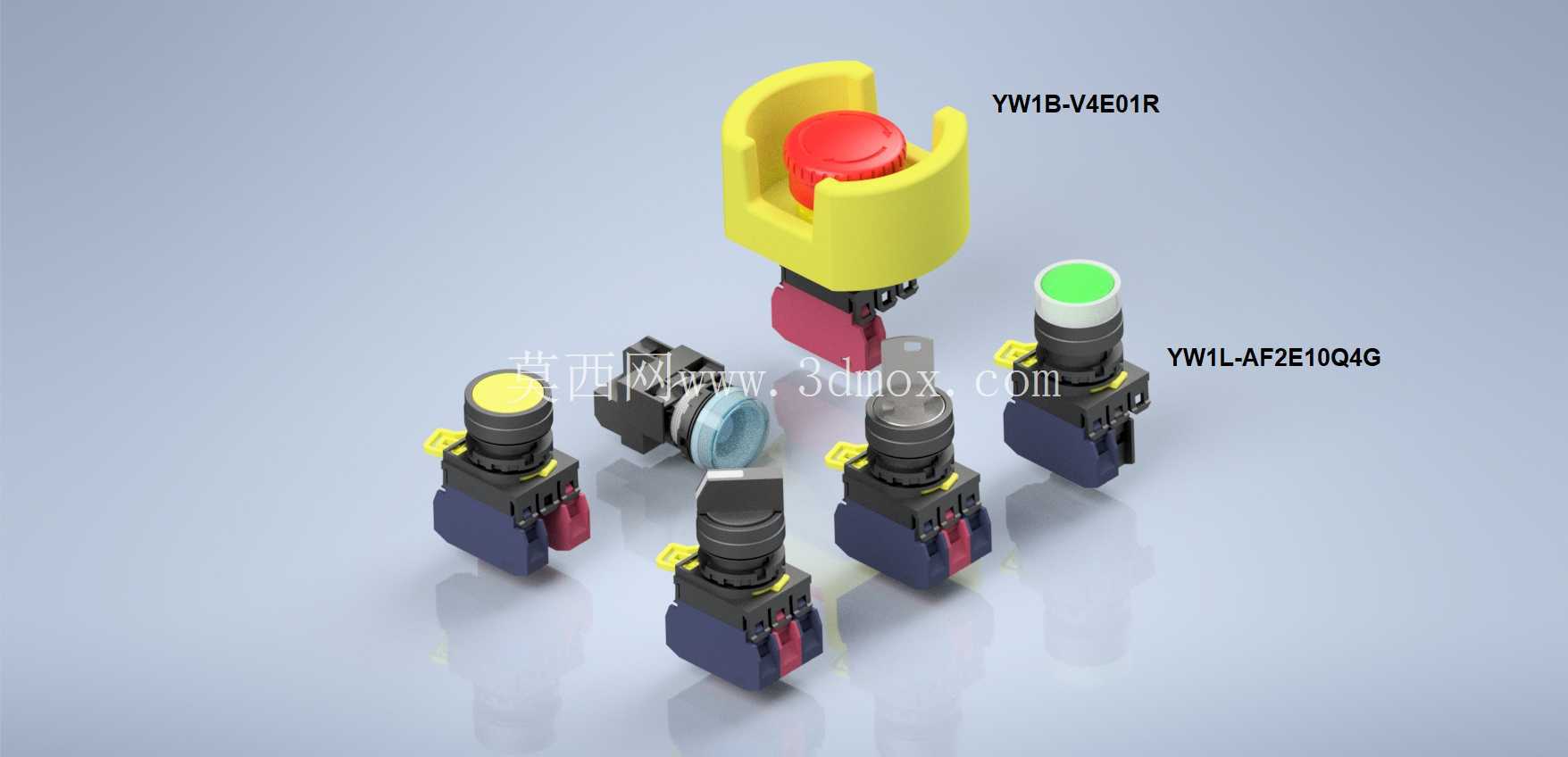

　　设计思路上，该系列采用模块化拼接结构，操作头与触点基座可拆分组合，选型时按回路需求选配触点数量，三维建模也对应做成可配置装配体：更换按钮颜色、增减触点模块时，直接替换子零件即可更新整机BOM，不用重复绘制整套元件。模型中黑色操作基座、红色操作帽、黄色防护圈、彩色灯罩的外观分色完整还原，做设备渲染评审时能直观呈现面板最终视觉效果，方便和电气工程师核对操作位布局。

　　实际产线场景里，这类元件广泛用在装配线工位操作箱、机床辅助操作面板、物流分拣线控制站、新能源设备柜体上，防护等级适配车间多尘、偶尔溅水的环境，操作手感与机械寿命满足高频按压需求。数模装配时还要注意面板厚度适配范围，锁紧螺母的有效旋合长度要覆盖常用1.5mm到4mm厚的铁板或铝板，若面板采用更厚的绝缘板材，需在模型中验证螺纹啮合长度是否足够，避免运行中松动。按钮旁的标识牌安装空间也在建模时同步预留，保证后期刻字标识不会和相邻元件干涉。
