环氧浇注型低压穿芯电流互感器结构

　　在1kV及以下低压配电系统的电流采样、计量与继电保护回路里，这类穿芯式环氧浇注电流互感器是应用量极大的基础元件，日常做低压柜三维排布、配电设备结构设计时，经常需要调用这类元件的精准模型来核对安装间隙、母排走向，避免现场安装时出现干涉、母排弯折角度不符合工艺要求的问题。

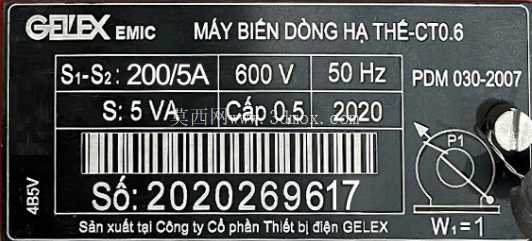

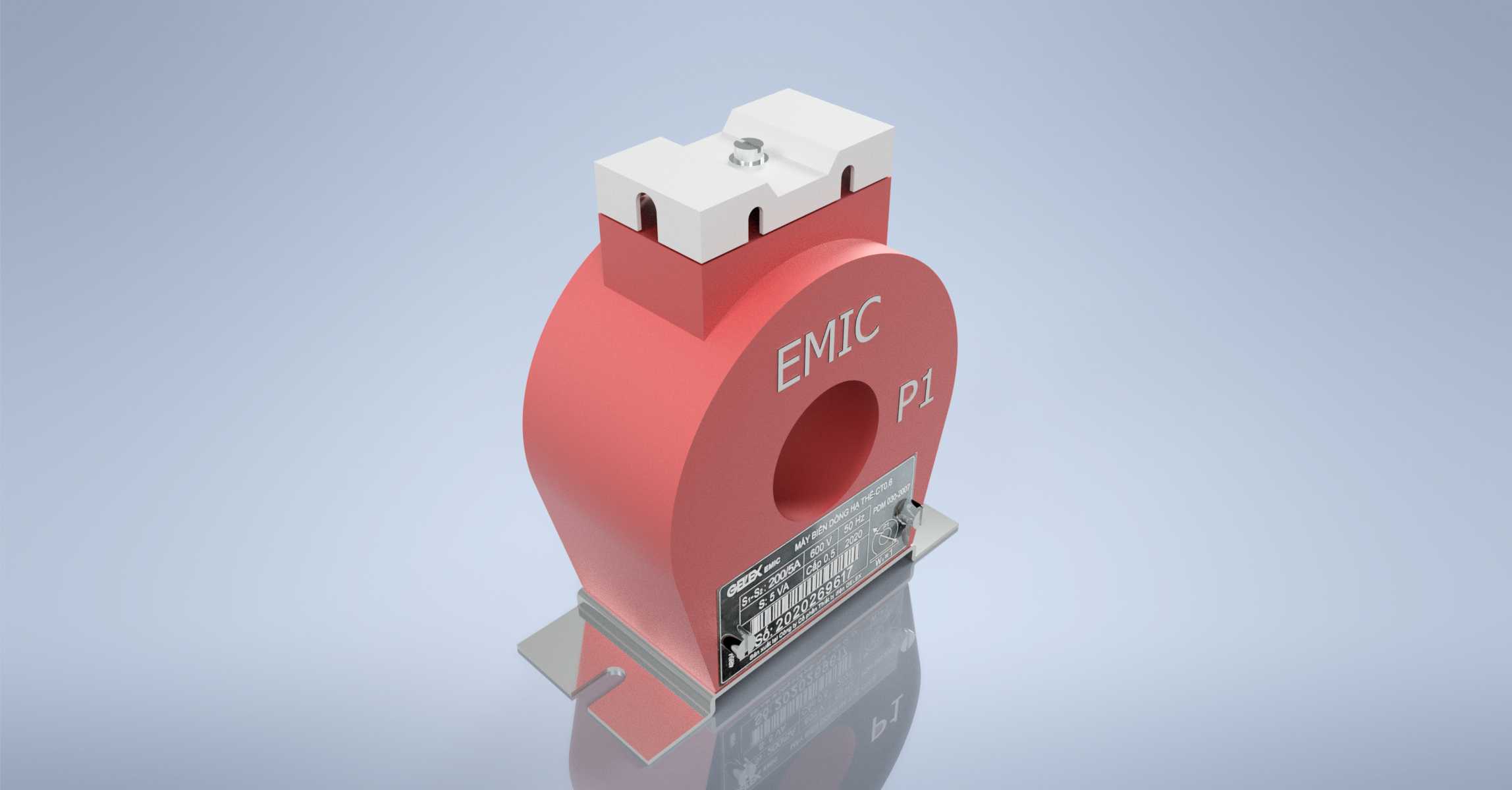

　　这款互感器采用环形铁芯穿芯结构，中间的圆形通孔是一次母排的穿越通道，设计时需要匹配对应电流规格的母排尺寸，200/5A的变比规格对应一次侧额定载流200A，二次侧输出5A标准信号，可直接匹配常规指针式电流表、多功能电力仪表、微机保护装置的采样端口，不需要额外配置信号转换模块。二次绕组均匀绕制在环形高导磁硅钢片铁芯上，绕组外部采用环氧树脂真空浇注成型，浇注层完全包裹铁芯与绕组，既可以实现带电部位与外部安装结构的可靠绝缘，也能抵御配电房内的潮气、粉尘侵蚀，相比老式的包扎绝缘结构，在潮湿、多粉尘的工业配电场景下使用寿命更长，也不需要定期做绝缘包扎的维护作业。

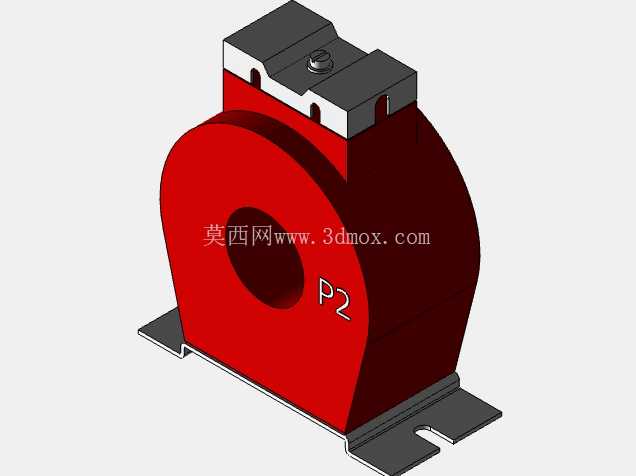

　　产品上部的白色绝缘端座是二次接线端子的安装位，端子内嵌铜质接线螺柱，外部带绝缘防护隔槽，避免二次接线时误碰带电部位，端座上预留的两个凹槽是一次侧极性标识位，对应P1进线端的朝向，安装时必须保证一次母排从P1侧穿入、P2侧穿出，和二次侧的极性标识对应，否则会导致计量反向、保护装置采样极性错误，引发误动或者计量不准的问题。产品底部的两个金属安装支脚是标准化安装结构，支脚的开孔间距、安装面高度都符合低压电器元件的通用安装规范，可直接固定在低压柜的安装梁、互感器安装支架上，不需要额外做过渡转接件。

　　做三维建模时，首先要还原环形铁芯的内外径尺寸，保证穿芯孔的尺寸足够穿过对应规格的铜母排，同时要控制浇注体的外部轮廓尺寸，避免多台互感器并排安装时出现间隙不足、母排无法穿越的问题；上部接线端座的尺寸要匹配二次接线的弯曲半径，保证接线后端子的绝缘防护盖可以正常扣合，不会挤压二次线缆的绝缘层；底部安装支脚的定位尺寸要严格按照实际安装规范设定，支脚的厚度、开孔大小要适配常用的安装螺栓规格，同时要预留螺栓安装的操作空间，避免现场安装时扳手无法就位。

　　这类互感器的应用场景覆盖了工厂低压配电室、建筑配电竖井、工业设备控制柜、光伏并网柜等多个领域，在电机回路、馈线回路、电容补偿回路里都承担着大电流到标准小信号的转换作用，建模时除了还原外部安装尺寸，还要注意产品的重心位置，底部支脚的承重面要和浇注体的重心对齐，避免安装后出现倾斜、长期运行受震动导致固定螺栓松动的问题。环氧浇注体的表面做了哑光处理，建模时的外观质感要匹配实际产品的浇注面特征，上部的白色端座和红色浇注体的结合面要做贴合处理，不能出现结构缝隙，还原实际产品的一体浇注结构特征。
