凸轮齿轮及配套传动连接件结构设计

　　这套传动组件的设计，最初是为小型间歇送料机构的传动链路做配套，在轻工包装、电子元件分拣这类需要精准间歇动作的设备里，这类组合件的应用场景非常普遍。很多入门设计者做间歇传动时，容易只盯着凸轮轮廓曲线本身，忽略配套传动件的安装同轴度、啮合间隙带来的累积误差，这套模型在搭建时就把整条传动链路的连接件都做了匹配建模，避免单独出件后装配出现干涉。

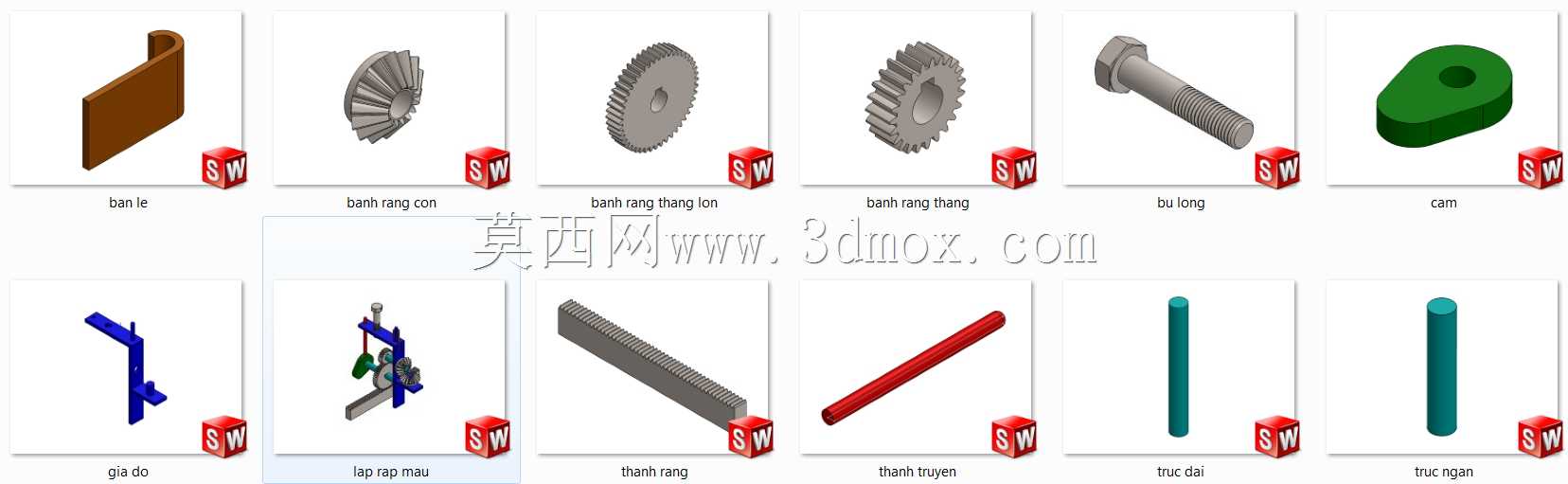

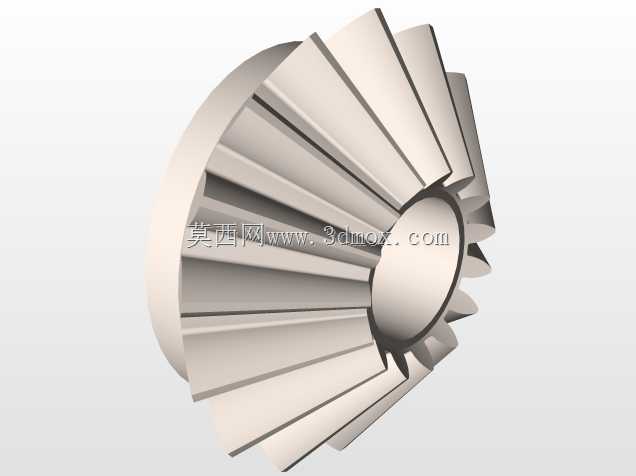

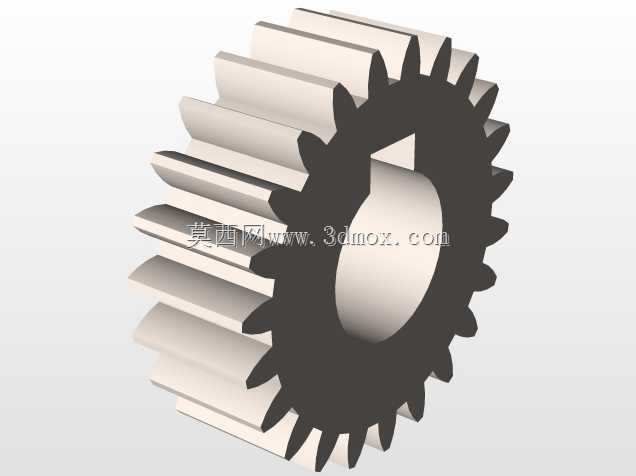

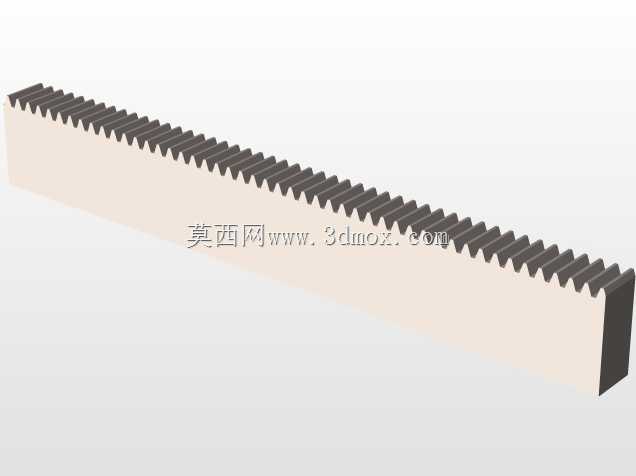

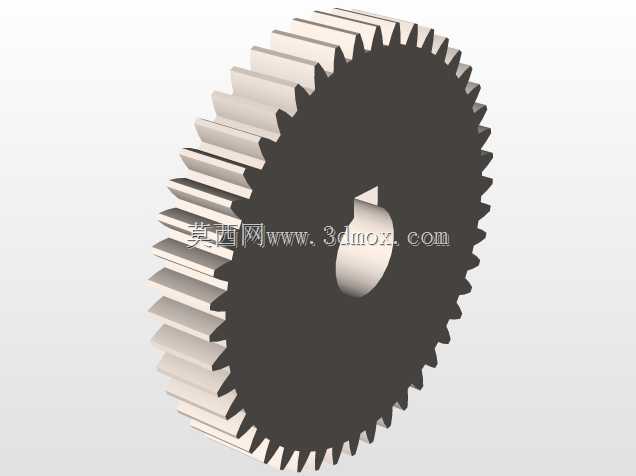

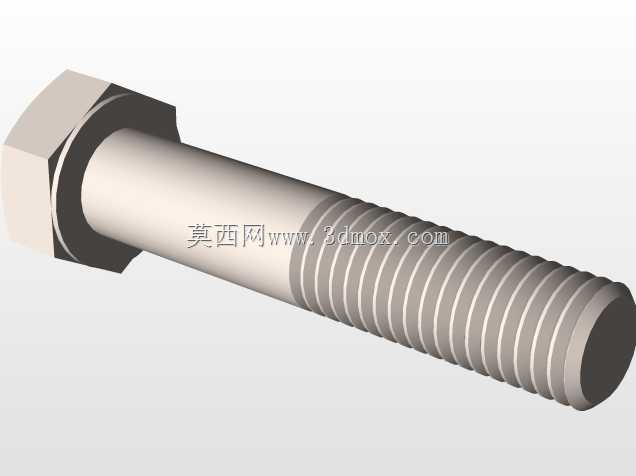

　　从功能特性来看，盘形凸轮部分的轮廓曲线按照等速运动规律做了修正，减少从动件启停阶段的刚性冲击，配套的锥齿轮用于垂直交错轴的动力传递，直齿圆柱齿轮负责平行轴间的定比传动，长齿条可以把齿轮的旋转运动转化为直线往复动作，不同长度的圆柱销、螺栓连接件覆盖了组件从机架固定到活动铰接的全部安装需求。做结构设计时，所有啮合件的齿形参数都做了统一模数匹配，避免不同传动段出现转速不匹配的问题，凸轮的基圆半径选取时预留了足够的压力角余量，防止传动过程中出现自锁。

　　安装边界方面，所有轴类零件的轴肩尺寸都按照标准件的安装要求做了限位设计，螺栓的通孔与沉孔尺寸匹配常用内六角圆柱头螺钉的安装空间，齿轮的轮毂长度与对应轴段的配合长度做了对应，齿条的安装基面做了定位凸台设计，装配时不需要额外做配磨调整就能保证啮合侧隙在合理区间。锥齿轮的安装距在模型里做了明确的结构限位，装配时只要贴合定位端面就能保证两齿轮的节锥顶点重合，不需要反复调整垫片厚度。

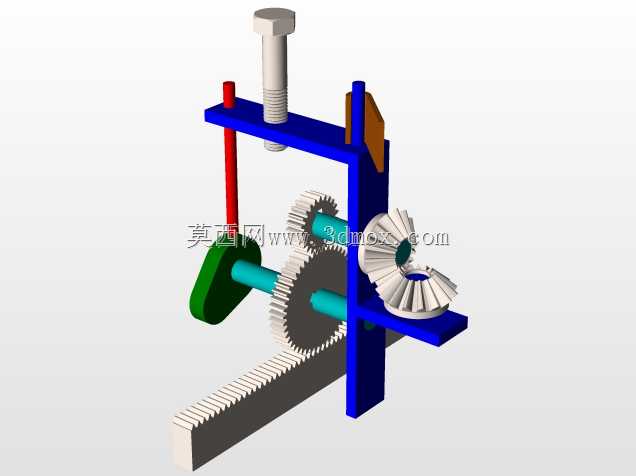

　　实际设备运行中，这套组合件可以根据不同的工位动作需求，灵活调整凸轮与齿轮的安装相位，实现不同时序的间歇送料、工位抬升、定位锁紧动作，长杆件既可以做直线导轨的导向轴使用，也可以作为从动件的导杆承受轴向载荷，绿色的偏心凸轮块可以单独用于小行程的压紧动作，不需要额外更换整套凸轮轴就能适配小行程的压紧需求。很多小型自动化设备的传动链路不需要复杂的伺服控制，通过这类纯机械结构的凸轮齿轮组合，就能实现稳定的时序动作，相比电控方案抗干扰能力更强，在车间复杂电磁环境下的运行可靠性更高，维护成本也更低。建模时所有零件的倒角、退刀槽都按照实际加工工艺做了还原，不会出现无法加工的工艺死角，轴类零件的中心孔、齿轮的键槽尺寸都符合通用机械设计标准，加工时可以直接选用标准刀具完成加工，不需要定制特殊工装。
