车床方型回转式四工位手动刀架结构

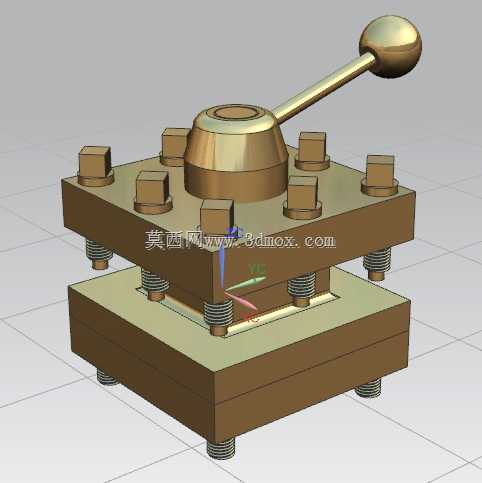

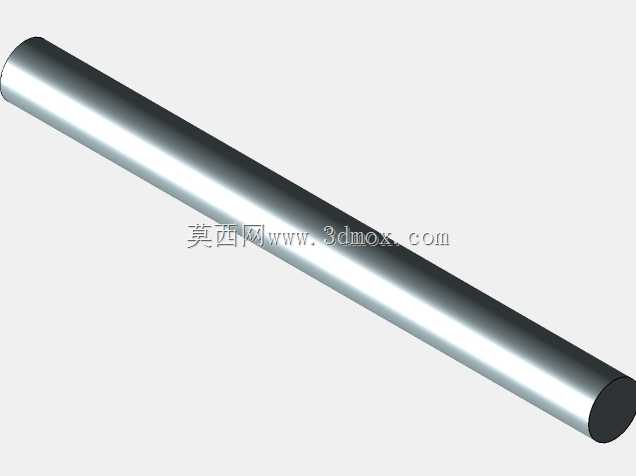

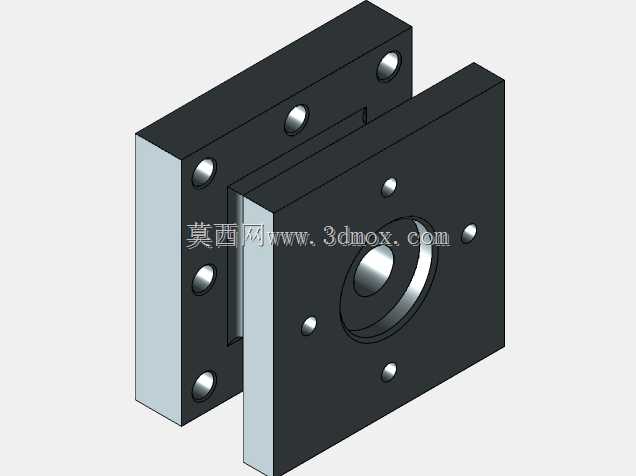

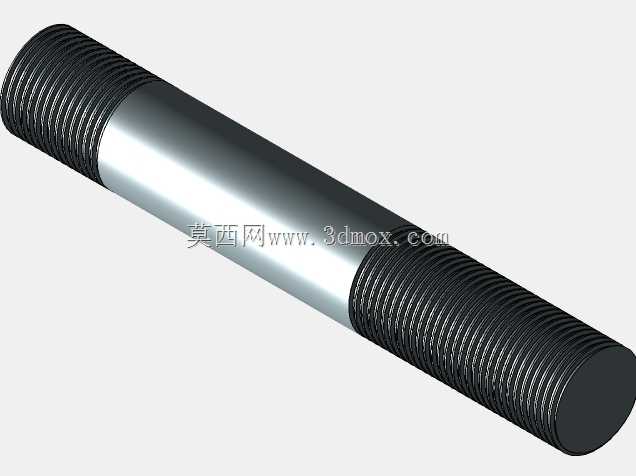

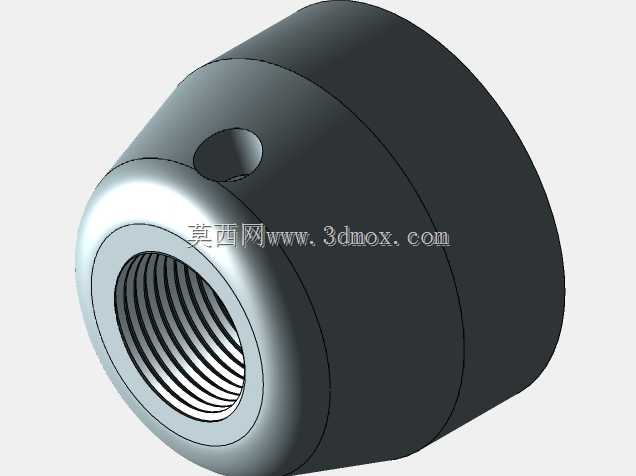

　　这款手动四工位回转刀架，是普通卧式车床最常用的工位切换功能部件，日常在小型台式车床、普通马鞍车床上的装配占比极高，主要承担切削加工过程中不同刀具的快速切换与刚性锁紧功能，适配外圆车刀、端面车刀、切断刀、内孔车刀的装夹需求，单次转位即可完成四个刀位的轮换，无需重复拆装刀具，能有效缩短单件小批量加工过程中的换刀辅助时间。从结构设计逻辑来看，整体采用上下双层叠装的布局，下层为固定在车床中拖板安装面的定位基座，上层为可绕中心转轴回转的刀台本体，中心位置设置带锥面配合的锁紧机构，搭配侧面延伸的操作手柄，扳动手柄即可先解除锁紧状态，转动刀台到对应刀位后反向扳动手柄，依靠锥面的拉紧作用力实现刀台与基座的刚性贴合，避免切削过程中出现刀位窜动。

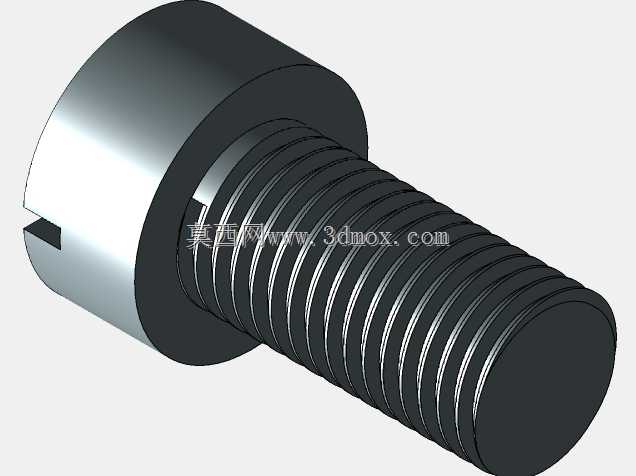

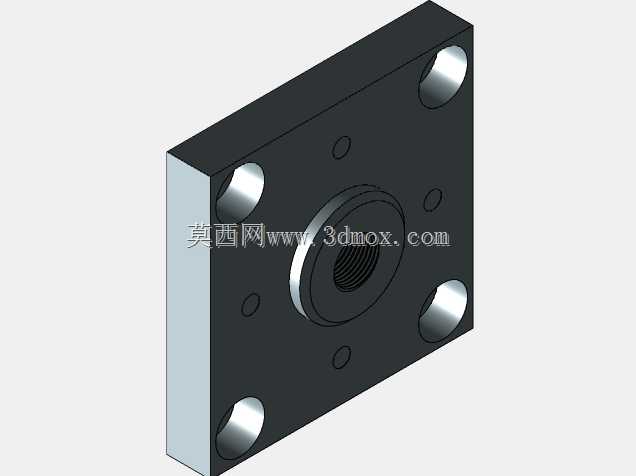

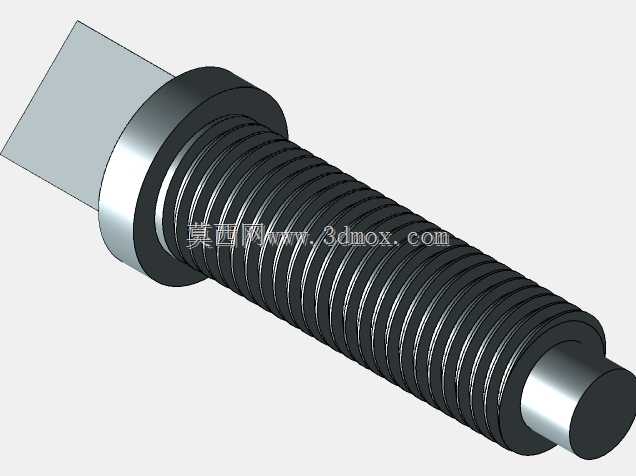

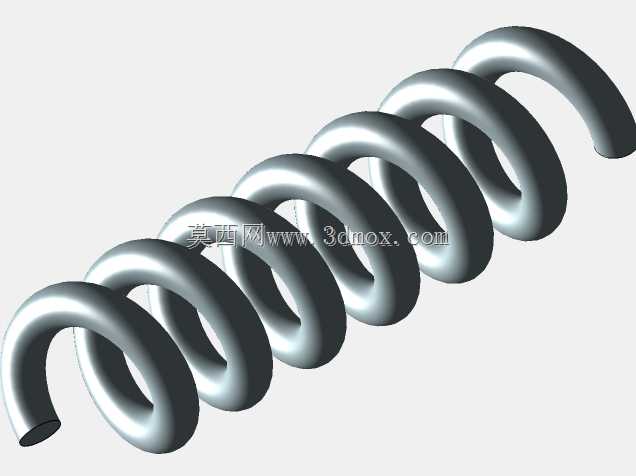

　　刀台表面均匀布置四组螺栓压块，每个压块对应一个刀具装夹位，可通过调整螺栓压紧力适配不同截面尺寸的车刀装夹，基座与刀台之间设置周向定位结构，保证每次转位后刀位的重复定位精度满足普通车削的公差要求，四个角部的支撑弹簧可在锁紧解除状态下将刀台微微顶起，减少回转过程中的接触面摩擦，让手动转位操作更顺畅。安装边界方面，基座底部设置与车床中拖板T型槽匹配的安装通孔，可通过T型螺栓直接固定在中拖板的安装平面上，整体安装高度适配普通车床的中心高要求，不会出现刀具装夹后中心高偏差过大的问题，操作手柄的回转半径经过优化，扳动过程中不会与卡盘、尾座等周边部件产生运动干涉。实际应用场景中，这类手动刀架多用于教学实训车床、小型维修加工类车床，

　　以及小批量五金零件加工的普通车床，相比电动回转刀架结构更简单，故障率更低，维护时仅需定期清理接触面的切屑、加注润滑脂即可保证操作顺畅，锁紧锥面出现磨损后也可通过修磨锥面快速恢复锁紧刚性，不需要复杂的拆装调试。设计过程中重点考虑了手动操作的施力角度，手柄末端的球形握把贴合手部施力轮廓，锁紧时不需要过大的扳动力即可达到足够的锁紧力矩，避免切削重载下出现刀台移位导致的零件报废问题，刀台的四方结构每个面都经过铣削加工，保证压块安装面的平面度，让刀具装夹后不会出现倾斜，保证切削角度的准确性。
