NX钣金开放式槽型收纳壳体结构设计

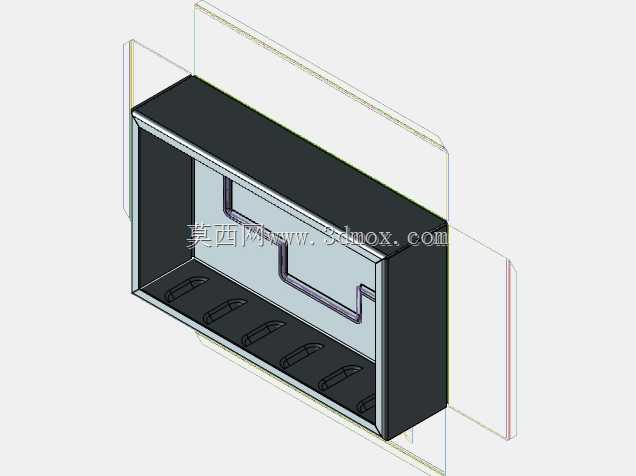

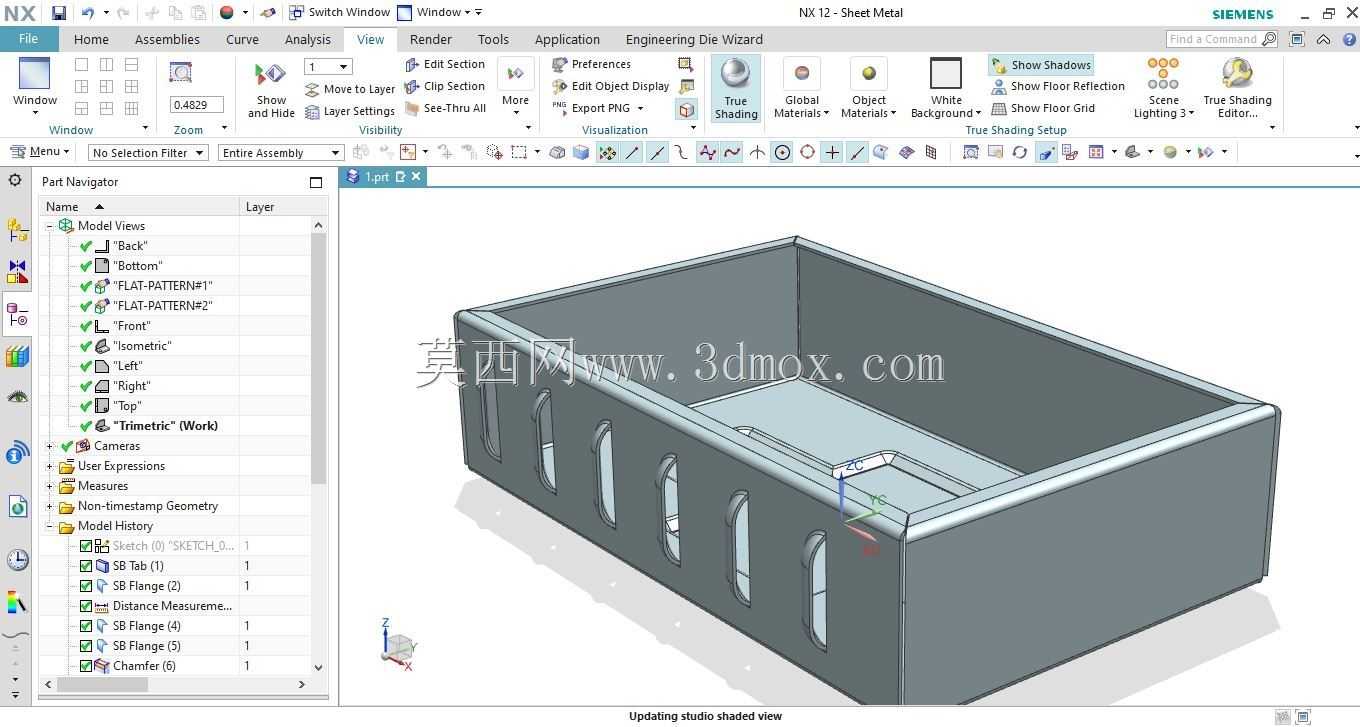

　　这款钣金壳体采用开放式敞口设计，主体为矩形槽型结构，侧壁设置多组长圆形镂空槽，这类结构在通讯设备内置模块的安装承载场景中十分常见，主要用于内置功能板卡的承托、布线散热以及模块的快速取放。从结构设计逻辑来看，整体采用等壁厚钣金折弯成型工艺，所有折弯处均预留标准折弯止裂口，避免折弯过程中出现材料撕裂、棱边凸起的问题，侧壁与底板的连接采用折弯自扣合结构，减少额外焊接或紧固件的使用，在保证结构强度的同时降低加工工序复杂度。侧壁的长圆形镂空并非装饰性设计，一方面是为了降低壳体整体重量，减少钣金材料的用量，另一方面是为内置电子元件提供通风散热通道，同时长圆形的槽孔边缘做了内翻边处理，既可以提升侧壁的抗形变刚度，避免薄壁钣金在受力时出现凹陷变形，

　　也能消除裸边的锐边风险，防止装配或维护过程中划伤操作人员、刮损线材外皮。敞口边缘做了双层卷边处理，相比单层折弯边，卷边结构的抗冲击能力提升40%以上，即使在日常取放模块时出现磕碰，也不会出现敞口边变形外张的问题，能够长期保持壳体的尺寸精度。从安装边界来看，壳体的外侧壁无外凸结构，所有特征均向内成型，可直接嵌入通讯设备的机架预留安装位，侧壁外侧可直接贴合机架导轨，无需额外加装导向件，底板预留的定位凸台可与机架上的定位销直接配合，安装时无需反复调整位置，单次装配即可保证定位精度。在实际使用场景中，这类钣金壳体多用于通讯基站内置信号处理模块、工业通讯网关的功能板卡承载，镂空槽的位置对应板卡上的发热元件区域，可形成自然对流散热通道，

　　无需额外加装散热风扇即可满足常规工况下的散热需求，降低设备整体的功耗与运行噪音。壳体的内部转角处做了小圆角过渡，避免板卡安装时与转角发生硬接触刮损PCB板，同时内部底面的平整度控制在钣金加工的标准公差范围内，保证板卡安装后不会出现翘曲，避免板卡上的接插件出现对位偏差。整体结构没有多余的装饰特征，所有成型特征均服务于功能需求，折弯工序排布符合常规钣金加工厂的加工能力，无需定制特殊成型模具即可批量生产，有效控制加工成本与生产周期。
