带散热通风结构的钣金设备外壳

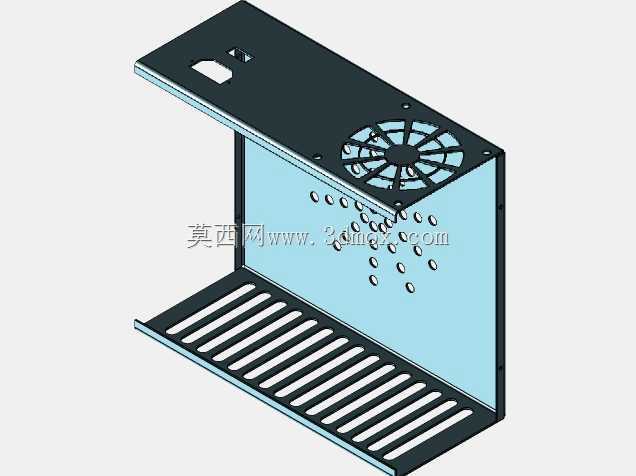

　　这类钣金壳体多应用在小型工控终端、嵌入式通讯模组、桌面型工业控制单元的外层防护场景，核心作用是为内部的电路板、功率元件、接线端子提供物理防护，同时兼顾内部发热元件的散热需求，避免设备长期运行时热量堆积引发的元件性能衰减、寿命缩短问题。从结构设计来看，壳体采用分体式钣金折弯成型思路，主体分为顶板、侧立板、底部格栅承托板三个主要折弯组件，各部件通过侧边的自攻螺丝安装孔位拼接固定，无需额外焊接工序，既降低了钣金加工的工艺复杂度，也方便后期设备维护时快速拆解外壳，对内部元件进行检修更换。顶部预留的异形开孔是为了适配设备的外接接口、操作按键或者状态指示灯的安装位，开孔边缘做了折弯收边处理，避免钣金锐边划伤安装人员或者磨损外接线缆的绝缘层；

　　顶部集成的轴流风扇安装位做了环形阵列的通风孔，匹配常规80mm规格的散热风扇安装孔距，风扇运转时可以直接将壳体内部的热空气抽出，形成定向的散热风道。侧立板上排布的多组圆形通风孔，配合底部承托板的长条格栅进风口，能够让外部冷空气从底部格栅进入壳体内部，顺着内部元件的排布方向流经发热区域，最终从顶部风扇位和侧孔排出，形成完整的对流散热路径，避免壳体内出现散热死角。底部的长条格栅除了进风作用，同时可以作为内部电路板的安装定位参考，格栅的间距经过核算，既保证足够的进风面积，也能避免较大尺寸的异物从底部掉入壳体内部触碰电路板引发短路。安装边界方面，这类壳体的整体尺寸适配小型桌面式设备的安装空间，侧边的安装孔位可以直接固定在设备的安装基座上，

　　也可以通过侧边的挂孔实现壁挂安装，适配不同的设备部署场景。钣金折弯的圆角半径统一按照板材厚度的1.5倍设置，既保证折弯处的结构强度，也避免折弯处出现应力集中导致的板材开裂问题，所有外露的钣金边缘都做了去毛刺处理，符合工业设备的安全防护要求。壳体表面采用喷塑处理，具备基础的防锈、防刮擦能力，能够适应车间、机房等常规工业场景的使用环境，表面的哑光质感也能避免光线反射干扰操作人员查看设备状态。
