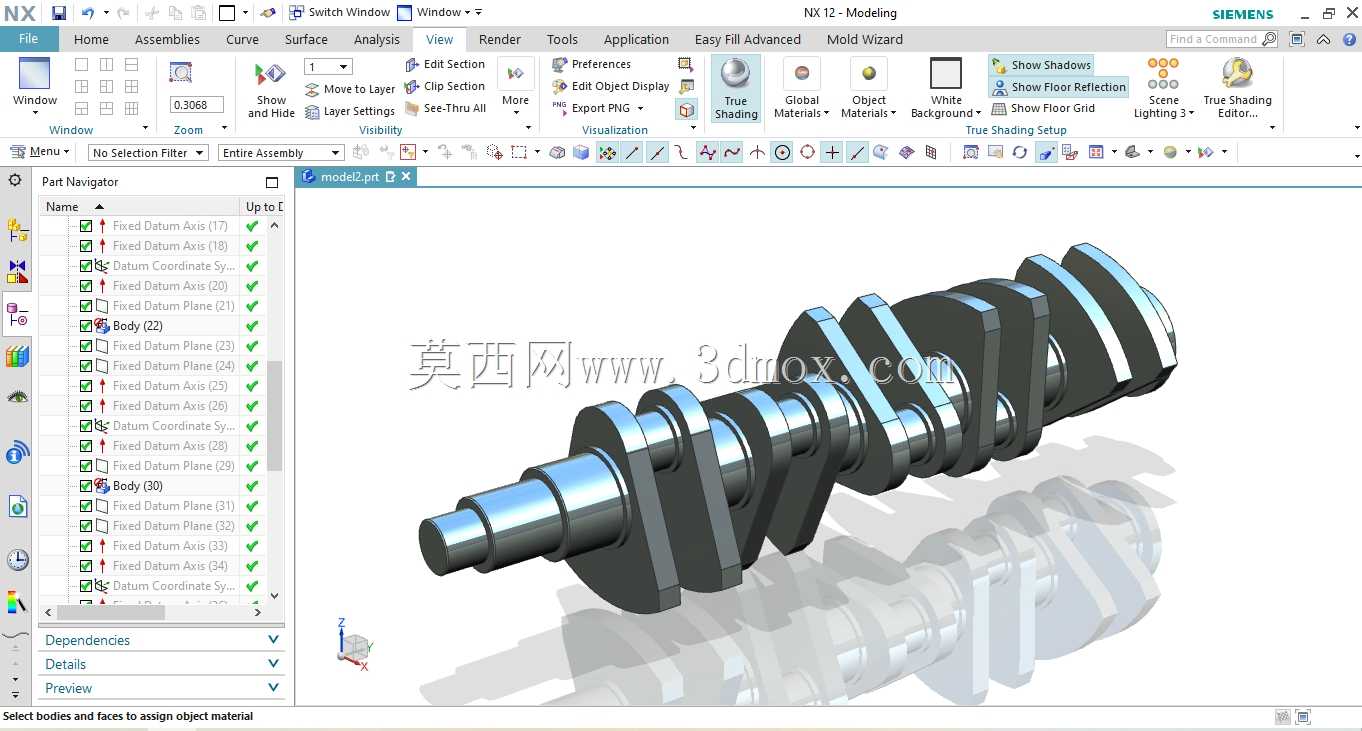

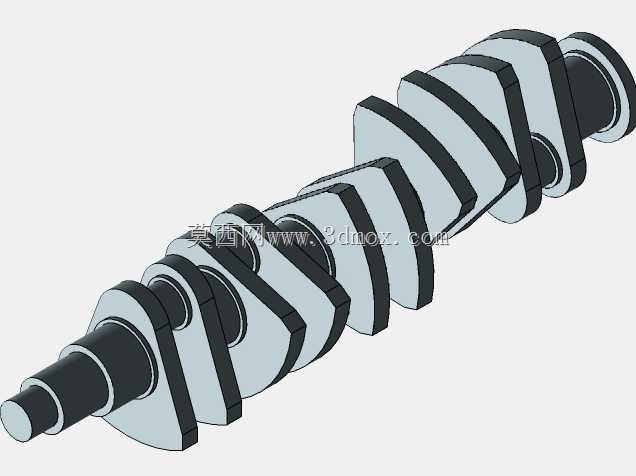

直列多缸内燃机曲轴结构三维数模

　　该曲轴结构主要适配小排量直列四缸内燃机型，是动力输出核心的往复-旋转转换构件，日常应用覆盖乘用车辆动力总成、小型通用工程机械动力单元、固定式内燃发电机组等场景，负责承接活塞连杆组传递的爆发压力，将活塞的直线往复运动转化为旋转扭矩向外输出，同时驱动配气机构、机油泵、冷却水泵等发动机附属部件运转。从结构设计来看，该数模完整还原了量产曲轴的全部功能特征：前端设置有阶梯轴段，可用于安装正时齿轮、皮带轮、扭转减振器等前端附件，轴段上的键槽结构可保证附件与轴的周向固定，避免大扭矩传递下出现打滑失效；中间部分按直列四缸的点火间隔角180°均匀布置四组曲柄销，相邻曲柄销之间通过主轴颈分隔，每组曲柄销两侧配置平衡重块，

　　平衡重的外形轮廓经过偏心配重优化，可抵消曲柄销与连杆大头旋转产生的离心力，以及活塞往复运动产生的一阶往复惯性力，降低发动机运转过程中的整机振动水平；后端设置有法兰连接结构，用于固定飞轮总成，法兰端的定位止口可保证飞轮与曲轴的同轴度，满足大扭矩输出的连接刚性要求。建模过程中严格遵循量产曲轴的尺寸边界逻辑：主轴颈与曲柄销的直径比例符合内燃机设计的刚度匹配要求，曲柄臂的厚度过渡采用圆弧卸荷结构，可有效降低应力集中系数，避免交变载荷下的疲劳断裂风险；所有润滑油道的走向在数模中做了特征还原，斜向油道连通主轴颈与曲柄销表面，可将主油道的压力机油输送到连杆轴承摩擦副表面，形成稳定的压力润滑膜，降低运转过程中的磨损量。安装边界方面，

　　该曲轴的主轴颈中心距、轴向定位尺寸均适配主流小排量四缸发动机的缸体主轴承座安装空间，轴向止推面设置在中间主轴颈位置，可限制曲轴运转过程中的轴向窜动量，保证配气正时与点火正时的精度；曲柄销的长度尺寸可适配对应排量的连杆大头宽度，平衡重的旋转外轮廓不会与缸体内部、活塞裙部发生运动干涉，在建模阶段已完成全行程的运动包络校核。从工程应用角度，该数模可用于动力总成的前期结构匹配验证、曲柄连杆机构的运动仿真分析，也可作为维修拆解教学的演示模型，帮助设计人员直观理解曲轴的配重逻辑、润滑路径与动力传递路径，数模的各轴段同轴度、圆角过渡特征均符合实际加工工艺要求，可直接用于后续的工程图转换与工艺性分析。
