通讯设备用框式腔体精密结构件

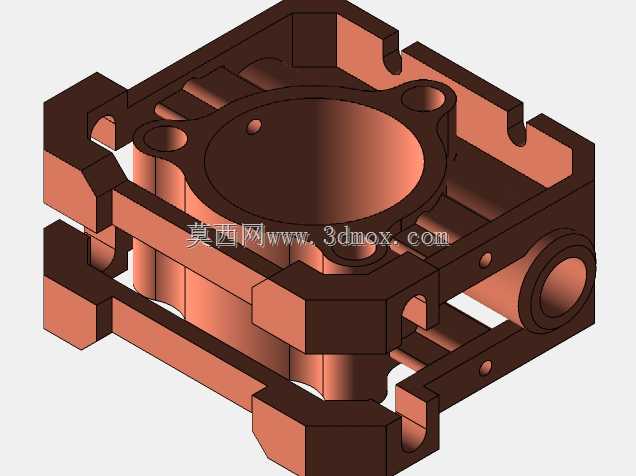

　　该结构件为通讯类设备内部核心承载腔体，主要应用于小型通讯终端、信号处理模块的内部安装基座场景，承担内部电路板、信号收发元件的定位承载与外部防护功能，可在户外小型通讯基站、手持通讯检测设备、工业信号传输终端等场景中使用，适配需要多方向走线、元件分层布置的紧凑安装需求。从结构设计来看，整体采用框式镂空框架搭配中部圆形沉腔的布局，中部圆形沉腔为核心元件安装位，沉腔边缘预留的三个通孔为定位销孔，可实现核心信号元件的快速定位，销孔位置度公差控制在0.02mm范围内，避免元件装配偏移导致的信号传输损耗。框架四周的凸台与卡槽结构，分别对应外壳扣合位、侧边接口安装位，侧边预留的横向通孔为走线孔，可适配不同直径的信号传输线缆穿过，孔口做了R0.

　　5的倒角处理，避免穿线时划伤线缆绝缘层。设计过程中优先考虑了装配兼容性，框架外侧的多个凹槽为安装避让位，可适配相邻模块的凸台结构，实现多模块的紧密拼接，减少整体设备的占用空间；底部的支撑筋条采用等距分布设计，筋条厚度为2mm，在保证整体结构刚性的前提下，尽可能降低零件自重，同时筋条之间的空隙可形成空气对流通道，帮助内部工作元件散热，避免长时间工作出现积热问题。安装边界方面，零件整体为正方形外轮廓，外接安装孔位的中心距统一为整数尺寸，可直接适配标准通讯模块的安装孔距，不需要额外制作转接板；侧边的接口安装位预留了足够的平面区域，可满足SMA接口、接线端子等标准通讯配件的安装平面度要求，安装面的平面度公差控制在0.01mm以内，

　　保证接口装配后的密封性与连接稳定性。结构细节上，所有棱边均做了去毛刺处理，内部腔体的转角处采用R1的圆角过渡，既方便机加工过程中的刀具走刀，减少应力集中点，也能避免装配过程中划伤操作人员或元件引脚。框架上下端面的凸台高度差经过精准计算，装配后可与上下盖板形成0.1mm的压紧余量，配合密封胶圈可实现IP65级的防护效果，适配户外潮湿、多尘的使用场景。
