直板功能手机外壳结构三维设计

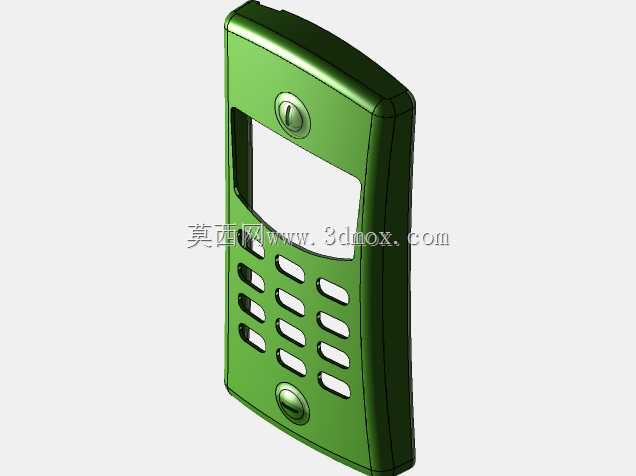

　　这款直板手持通讯终端的外壳结构，在设计阶段优先考虑了手持握持的人机工程边界，整体壳体采用上下扣合的装配逻辑，侧边做了1.2度的脱模斜度适配注塑生产工艺，壳体壁厚均匀控制在1.8mm，既保证了日常跌落的结构强度，也避免了注塑过程中出现缩痕、翘曲等成型缺陷。从实际应用场景来看，这类直板功能机外壳多用于工业巡检终端、老人备用机、简易对讲手持设备的外部防护结构，需要在日常携带、轻度磕碰的使用环境下，为内部的PCB主板、按键弹片、显示屏、电池仓提供稳定的安装定位与外部防护。壳体正面的开孔布局完全匹配内部元器件的安装位置，上方的矩形开孔为显示屏视窗，视窗边缘预留了0.3mm的双面胶粘贴台阶，用于固定透明视窗镜片，同时防止灰尘进入屏幕区域；

　　视窗上方的圆形开孔为听筒安装位，内侧做了环形定位筋，限制听筒的径向窜动。下方的矩阵式按键开孔，每个开孔边缘都做了0.2mm的圆角处理，避免按键按压过程中出现卡滞，开孔内侧预留了按键硅胶垫的安装间隙，保证按键行程在0.8-1.2mm的合理区间，兼顾按压手感与防尘需求。壳体上下两端的圆形结构分别为导航键与确认键的安装位，内侧设计了十字形的加强筋，既提升了按键区域的壳体强度，也为按键FPC提供了支撑平面。壳体内部的四周设计了高度2.5mm的扣位筋，与底壳的对应扣位配合，装配间隙控制在0.05mm，不需要额外螺丝即可实现上下壳的紧密扣合，同时在四个边角位置预留了M1.4的螺丝柱安装位，用于售后拆解后的二次紧固，

　　螺丝柱外侧做了周向的三角加强筋，防止螺丝锁附时出现柱体开裂的问题。从安装边界来看，壳体整体长度控制在110mm，宽度48mm，侧边最大厚度16mm，完全适配成年人单手握持的尺寸范围，背部设计了轻微的弧形曲面，贴合手掌的自然握持弧度，长时间手持也不会出现硌手的问题。壳体表面做了细晒纹的表面处理设计，既可以掩盖注塑过程中可能出现的轻微表面瑕疵，也能提升手持时的摩擦力，减少设备滑落的风险。在结构设计过程中，所有的开孔位置都与内部元器件的堆叠做了干涉检查，确保按键、屏幕、听筒的安装位置不会与壳体结构发生冲突，同时在电池仓对应的壳体区域做了局部加厚处理，避免电池膨胀时顶起外壳影响外观。
