可移动卧式带状搅拌混合设备结构设计

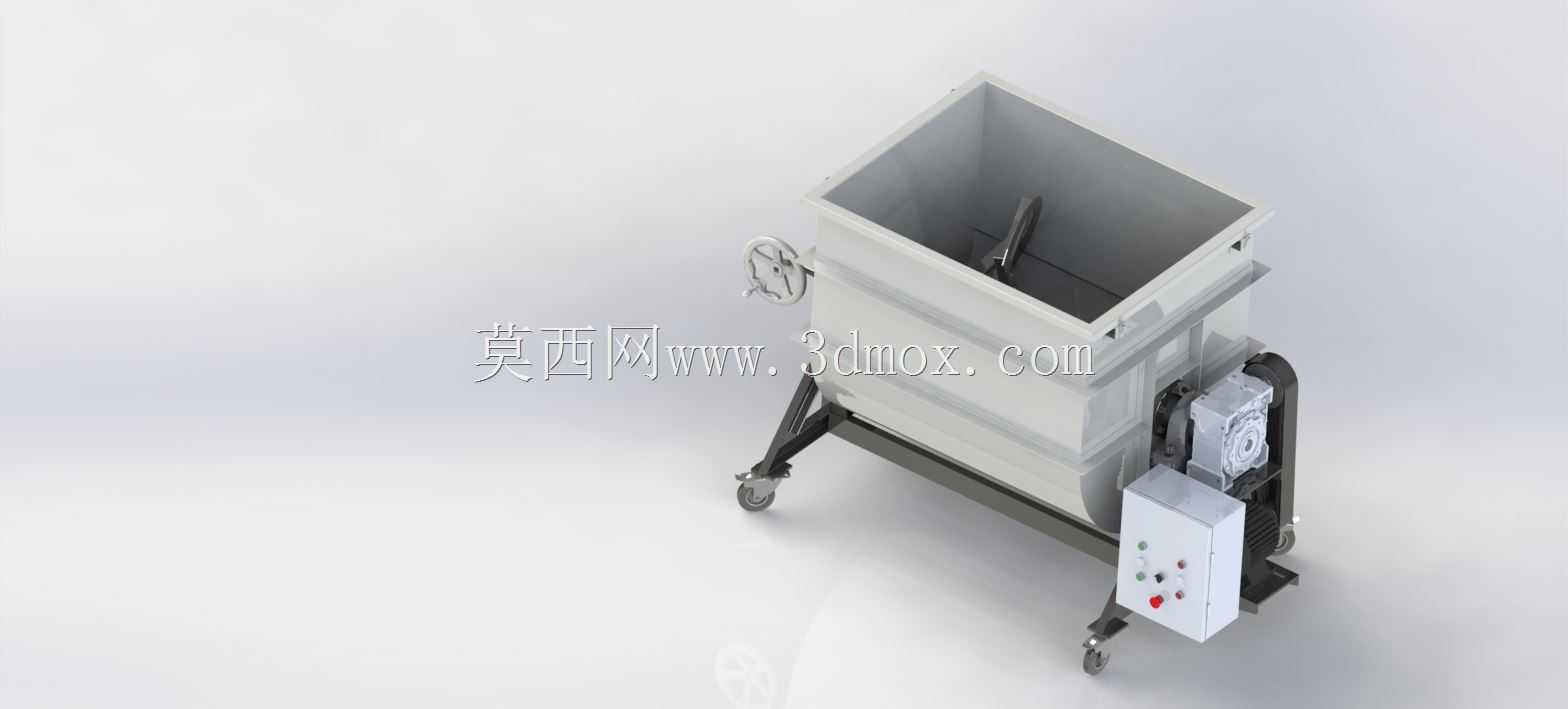

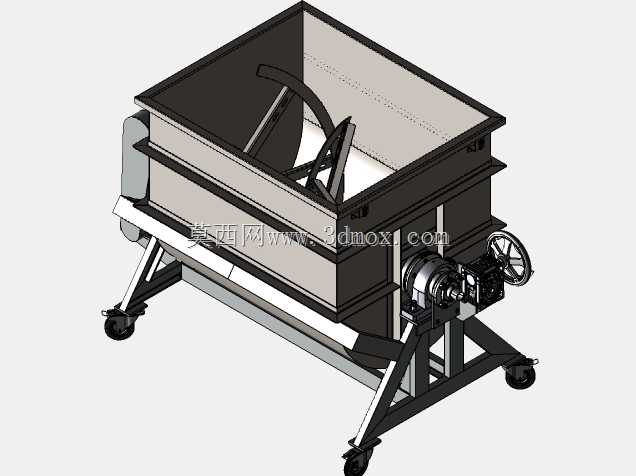

　　这款卧式带状混合设备的结构设计，核心围绕多品类散状、半湿态物料的均匀混合作业需求展开，在食品原料预处理、农牧肥料加工、肉制品辅料拌合等场景中，可适配不同物性物料的混合工况，避免传统立式混合设备存在的物料分层、底部积料残留等常见问题。从整机布局来看，设备采用卧式U型槽体作为混合腔体，槽体内部设置带状搅拌桨结构，搅拌桨的螺旋带走向经过参数匹配，作业时可推动物料在腔体内形成轴向与径向的复合运动，让不同密度、不同粒径的物料在短时间内实现充分掺混，不会出现局部物料团聚、混合均匀度不达标的情况。槽体侧部设置手轮式翻转机构，混合作业完成后，操作人员可通过手轮驱动槽体倾转，快速完成整批次物料的卸料，卸料后槽体内壁残留物料量极低，

　　可减少不同批次物料切换时的清理工作量。设备底部配置带刹车的万向脚轮，整机可根据车间生产布局灵活移动，不需要做固定的地基安装，适配小规模生产车间多工位轮换作业的需求，脚轮的承载能力经过匹配，满载状态下移动时不会出现结构变形、轮体卡滞的问题。动力端采用电机搭配减速机的驱动结构，电机输出的高转速经过减速机减速增扭后，传递到搅拌桨主轴，可保证搅拌作业时扭矩输出平稳，遇到比重较大的物料负载时也不会出现闷机、转速骤降的情况，驱动组件与控制电箱采用分体式布局，电箱设置在设备侧下方的支架上，操作按钮布局符合一线操作人员的作业习惯，急停按钮设置在易触碰的位置，可应对突发工况的紧急停机需求。槽体顶部采用敞口设计，方便人工或者配套上料设备完成投料作业，

　　槽体的壁厚经过强度校核，满载500K物料的状态下，槽壁不会出现鼓胀变形，搅拌桨与槽体内壁的间隙控制在合理范围，既不会出现桨叶刮蹭槽壁的情况，也不会因为间隙过大导致壁面积料无法参与混合。整机的支架采用型钢焊接成型，焊接位置做了应力消除处理，长时间重载作业下不会出现焊缝开裂、支架变形的问题，驱动端的密封结构采用接触式密封，可避免细粉状物料从主轴位置泄漏，同时也能防止外部的水汽、杂质进入轴承位置，延长核心传动部件的使用寿命。在设计过程中，充分考虑了设备的维护便利性，搅拌桨与主轴采用可拆卸连接结构，当桨叶出现磨损需要更换时，不需要整体拆解主轴即可完成配件更换，减速机的注油位置、轴承的润滑点都设置在易操作的位置，

　　日常维护时不需要将设备整体拆解，可降低设备全生命周期的维护成本。设备的整体安装边界紧凑，不需要占用过大的车间空间，移动到位后踩下脚轮刹车即可固定位置，接通对应规格的动力电源即可投入作业，不需要复杂的安装调试流程，可快速适配不同生产场景的混合需求。
