流线型家用ABS材质电热水壶结构设计

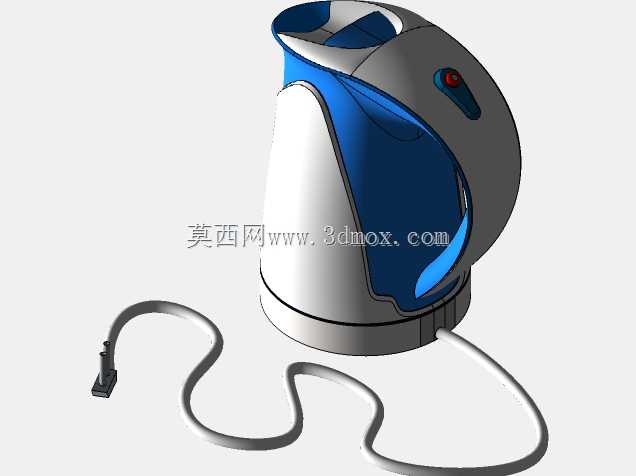

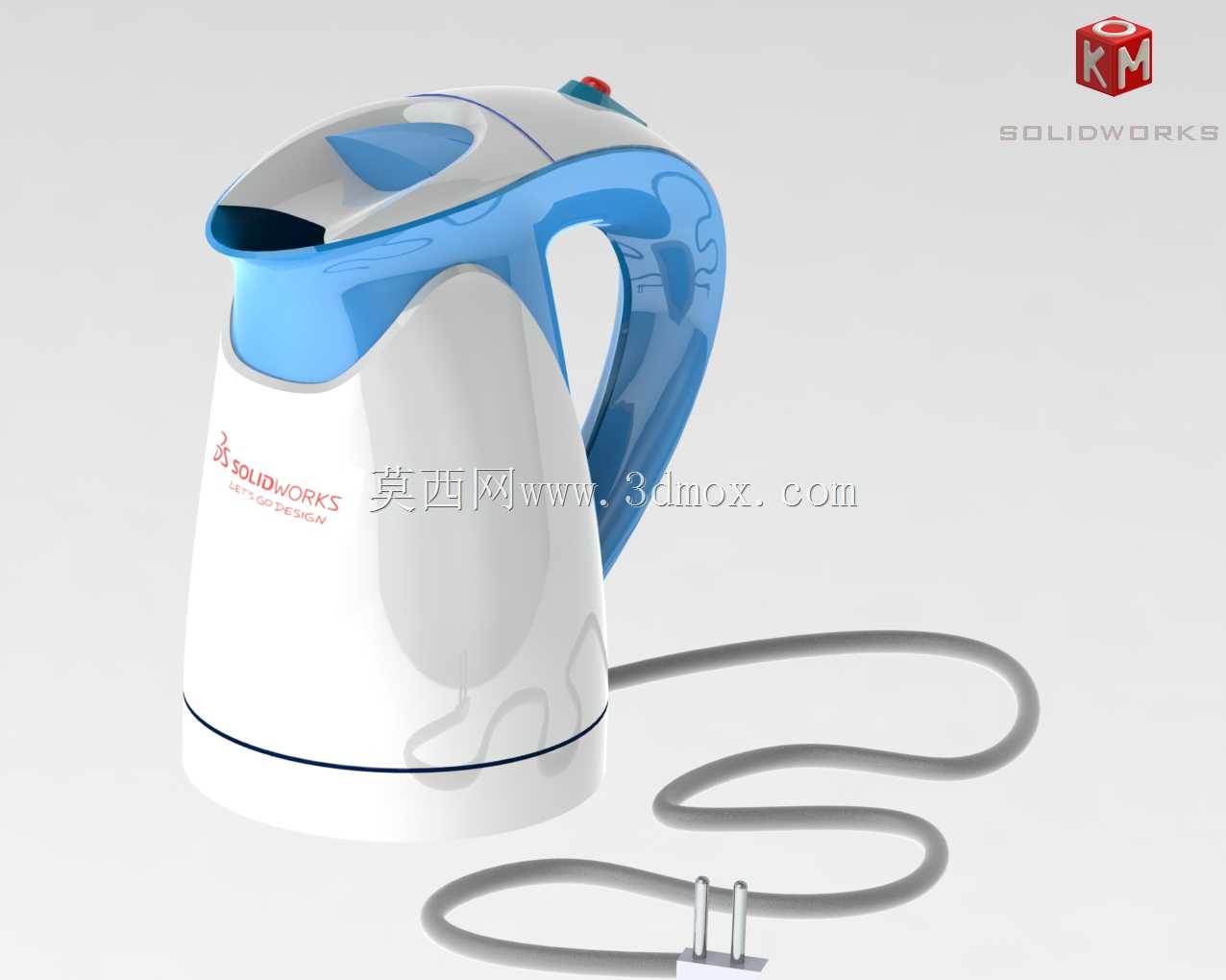

　　这款电热水壶的结构设计围绕日常居家、办公场景的饮水加热需求展开，整体采用ABS作为主体外壳材料，兼顾结构强度与轻量化需求，同时适配注塑成型的工艺特性，壳体壁厚均匀过渡，避免出现壁厚突变导致的缩痕、翘曲等注塑缺陷。从功能布局来看，壶身采用一体化握持曲面设计，把手区域与壶身主体做了内凹式融合处理，握持时的受力点贴合手掌自然弯曲弧度，提拿满水状态的壶体时手腕受力更均匀，减少长时间持握的酸胀感。壶盖的开合结构隐藏在顶部曲面内，倒水时无需额外大幅度扳动开关，通过壶身倾斜角度配合内部重力自锁结构即可控制出水流量，避免沸水溅出造成烫伤。加热底座与壶身采用耦合式连接结构，对位处做了导向倒角设计，放置壶身时无需刻意对准，顺着倒角即可滑入正确连接位置，

　　耦合器周边设置了环形防水凸台，溢出的水流会顺着凸台导流到底座外围的接水凹槽，不会渗入内部电气元件区域。电源线采用可分离式设计，底座出线位置做了防弯折护套，日常拖拽电源线时不会在根部出现线皮破损断裂的问题，电源线长度适配常规桌面到墙面插座的距离，多余线材可以收纳在底座底部的绕线仓内，避免桌面线材杂乱。从外形尺寸边界来看，壶身最大直径控制在150mm左右，整体高度不超过220mm，放置在常规办公桌、厨房台面上不会占用过多空间，壶嘴部分做了细长型收窄设计，出水时水流集中不散，断水干脆不会出现沿壶壁流挂的问题。外壳的双色曲面结构在建模时做了分模线隐藏处理，分模位置设置在曲面转折的暗棱处，合模后不会出现明显的夹线影响外观质感，

　　开关按键设置在把手上方的拇指易触区域，按键行程做了1.5mm的合理设置，按压反馈清晰，不会出现误触或者按动卡滞的问题。壶身内部的水位刻度线与外壳视窗位置对齐，加水时可以直观看到内部水位高度，避免加水过满导致沸腾时水从壶嘴溢出，也能防止加水过少出现干烧的情况。整体建模过程中对各个装配部件的配合间隙做了预留，壳体之间的单边间隙控制在0.2mm，既保证装配后不会出现松动异响，也不会因为间隙过小导致装配困难，所有转角位置都做了R2以上的圆角处理，既避免注塑时的应力集中，也能提升日常使用时的触感，不会出现尖锐棱角划伤使用者的情况。
