台式摇头落地电风扇结构设计方案

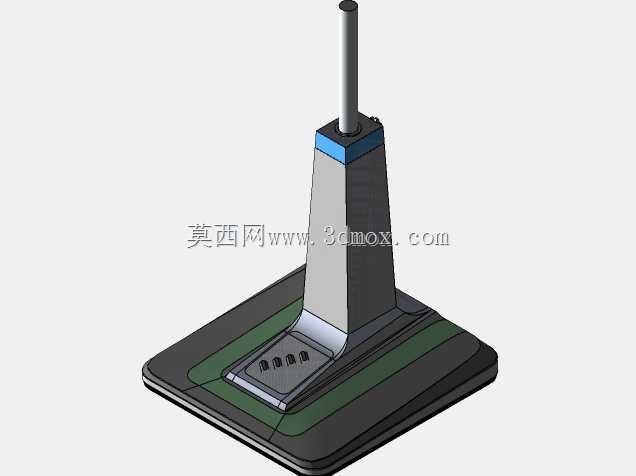

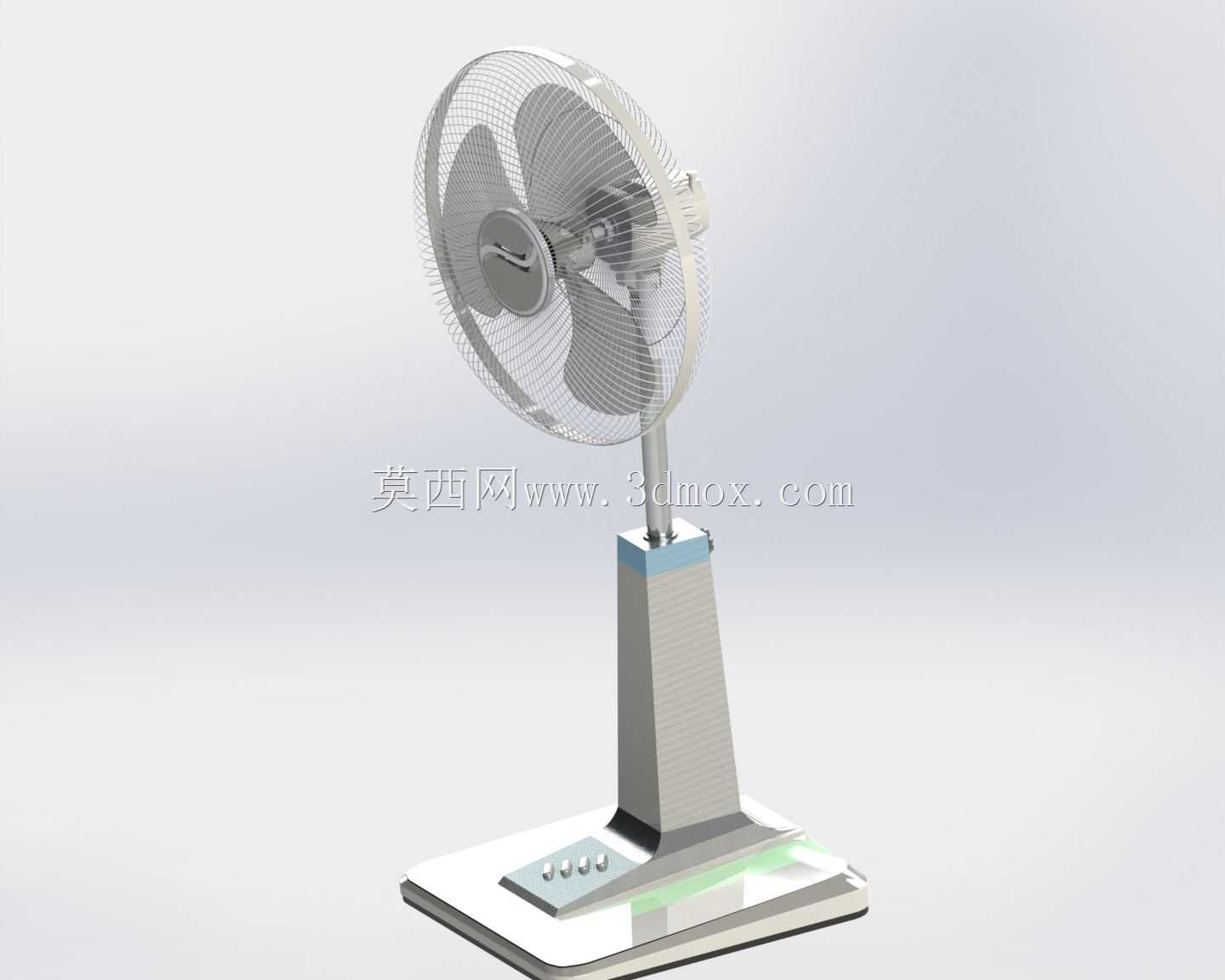

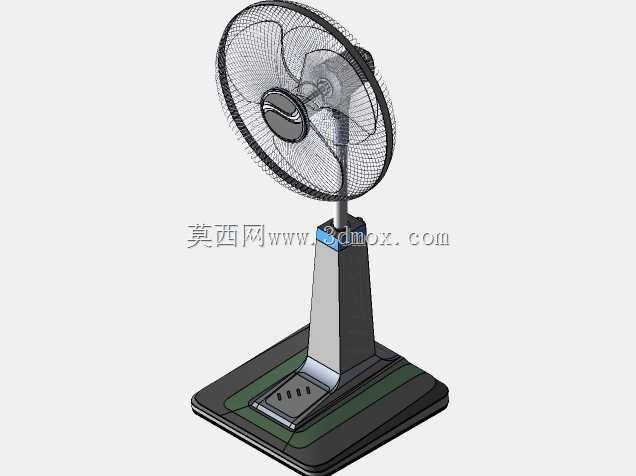

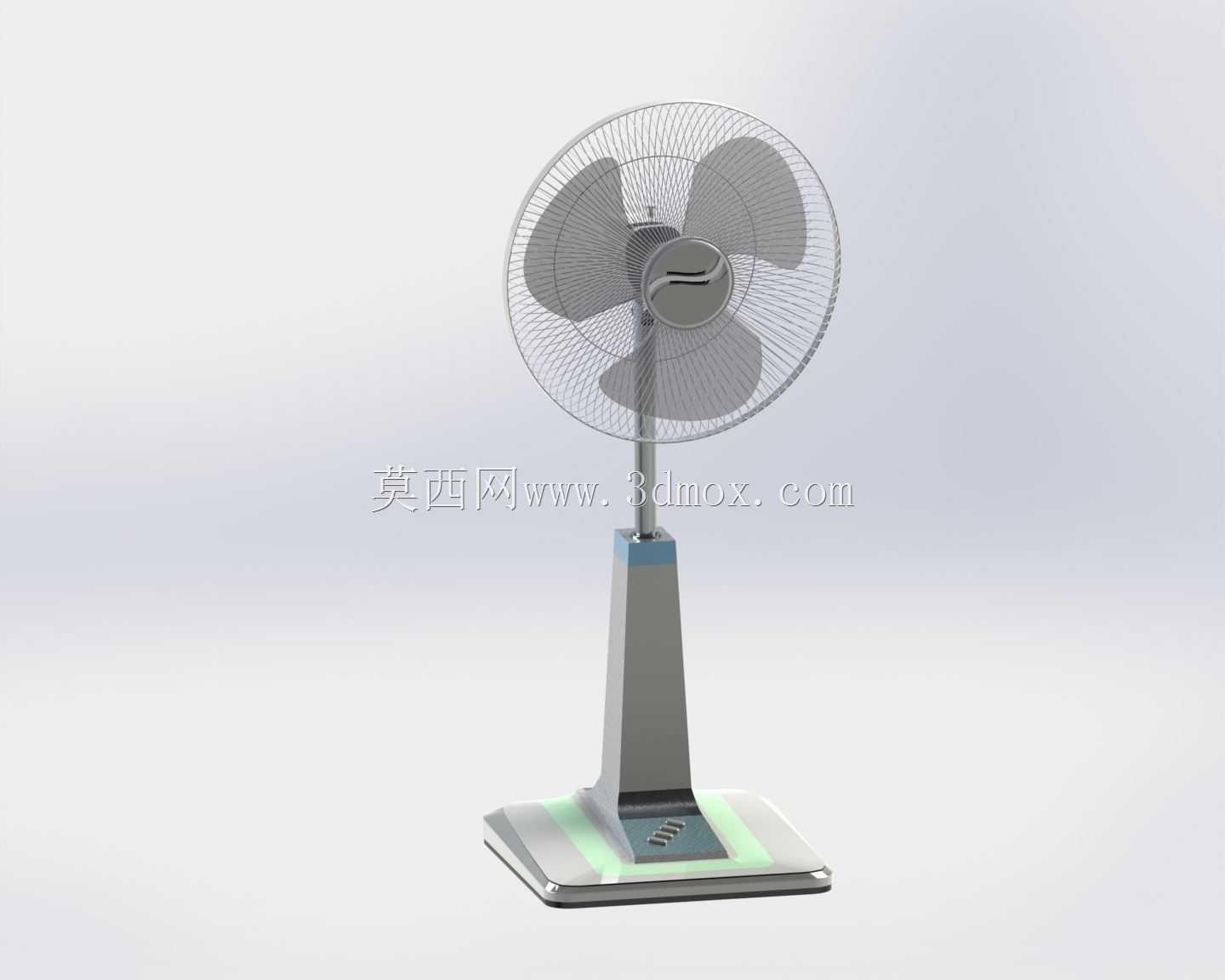

　　这款台式电风扇的三维结构设计，首先围绕日常居家、小型办公场景的送风需求展开，核心功能是通过扇叶旋转驱动空气定向流动，实现局部环境的空气循环与降温，适配桌面、地面近人区域的使用需求，无需复杂安装，放置于平整硬质平面即可稳定运行。从结构设计逻辑来看，整机采用分体式模块化布局，底部为方形配重底座，内部预留了按键控制组件的安装空间，底座边缘做了圆角过渡处理，既避免尖锐棱角磕碰，也能通过底部的配重块降低整机重心，保证扇头仰俯调节、左右摇头过程中的整机稳定性，底座的平面尺寸控制在可适配常规书桌边角、客厅边几台面的范围，不会占用过多放置空间，底座与立柱的连接位置做了加强筋结构，避免长期受力出现连接位断裂的问题。立柱部分采用分段式设计，

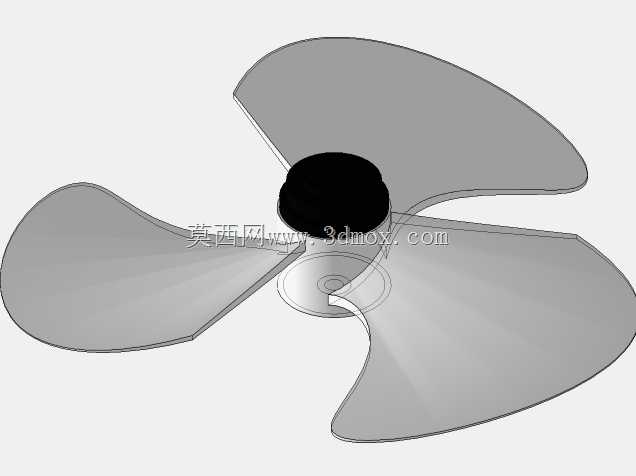

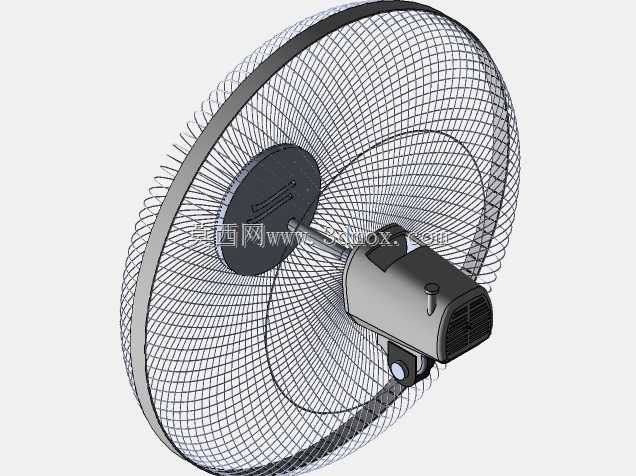

　　下段为固定支撑结构，上段可实现一定范围的高度调节，适配不同坐姿、不同放置高度下的送风角度需求，立柱内部走通控制线路与摇头传动结构，所有走线都预留了足够的弯曲余量，避免摇头动作过程中拉扯线路造成损坏。扇头部分是核心功能单元，包含后网罩、扇叶、前网罩、摇头驱动组件、电机安装位几个核心部分，网罩采用径向辐条式结构，在保证防护安全、避免手指触碰运转扇叶的前提下，尽可能降低风阻，减少送风过程中的紊流噪音，扇叶采用三叶片曲面设计，曲面弧度经过反复调整，在保证送风量的同时降低运转振动，扇叶与电机输出轴的连接位做了防松卡槽设计，避免长期运转出现扇叶松动移位的问题。扇头与立柱的连接位置设计了仰俯角度调节结构，可在一定角度范围内手动调整送风仰角，

　　配合内置的摇头传动机构，可实现水平方向的往复摆动，扩大送风覆盖范围。控制按键设置在底座前端的操作区域，按键行程与反馈力度按照日常操作习惯设计，操作时无需弯腰过度即可完成档位切换、摇头开关的操作。整机的所有连接位都预留了标准紧固件的安装孔位，网罩采用卡扣加紧固件的双重固定方式，方便后期拆卸清洁扇叶与网罩积灰，所有塑料结构件的壁厚都按照均匀壁厚原则设计，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，金属结构件与塑料件的连接位置都设计了衬套结构，减少不同材质热胀冷缩带来的连接松动问题。
