东芝112M规格配套齿轮减速电机结构

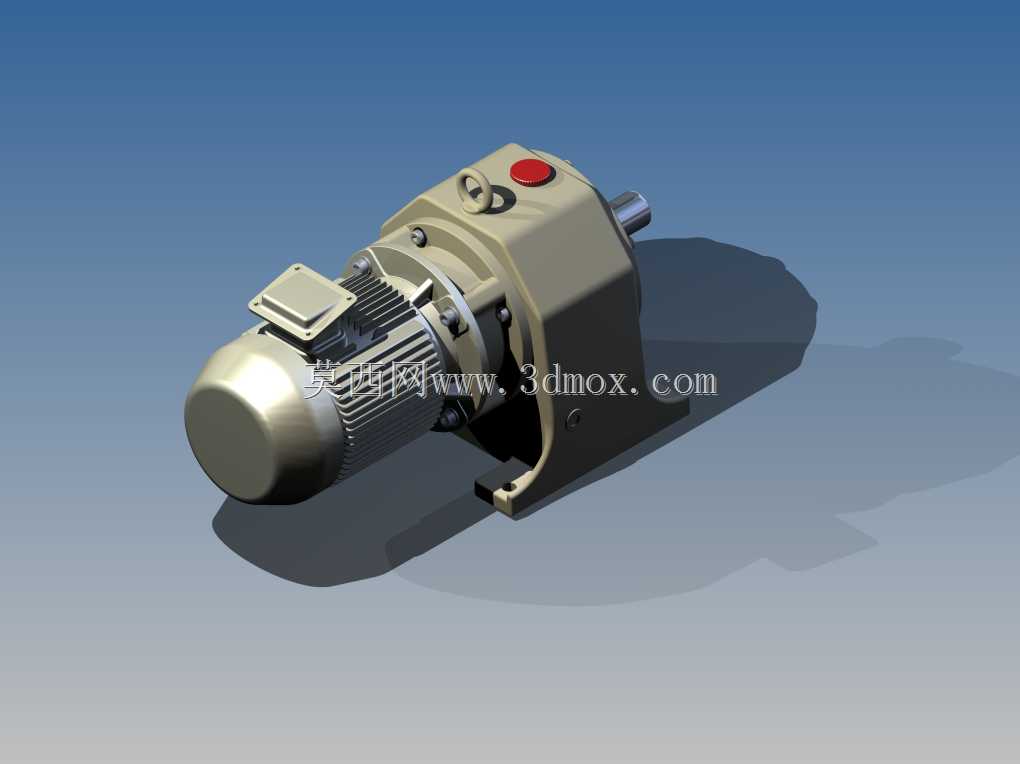

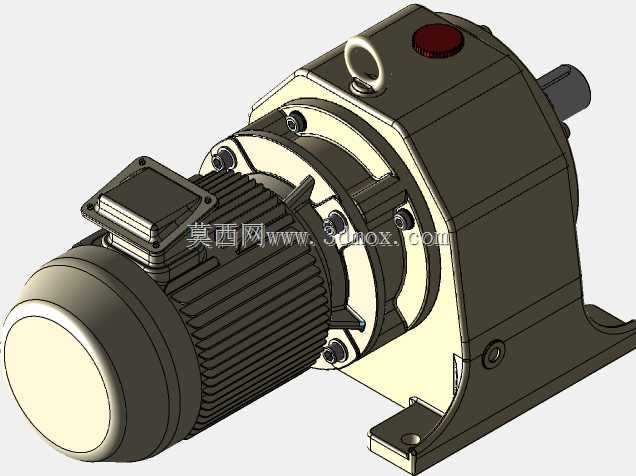

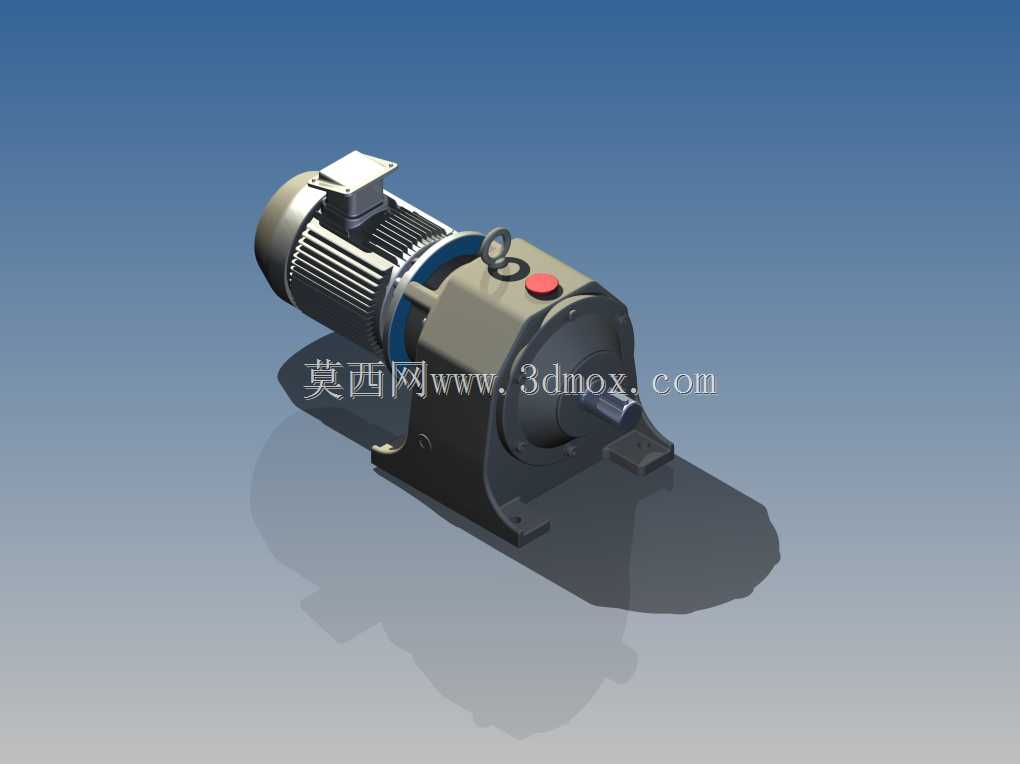

　　这款配套齿轮减速单元的112M机座电机，在常规工业传动场景里覆盖了绝大多数中低转速大扭矩的驱动需求，从输送线辊筒驱动、小型物料提升机构，到包装设备的主传动、食品加工机械的动力输入，都能见到同规格产品的应用。区别于独立电机搭配外接减速器的分体方案，该集成式结构在设计阶段就做了安装基准的统一，输出轴与减速单元输入轴的同轴度通过一体化机加工止口保证，避免了现场安装时的对中偏差问题，能有效降低长期运行中的轴封磨损、轴承额外径向受力的故障概率。

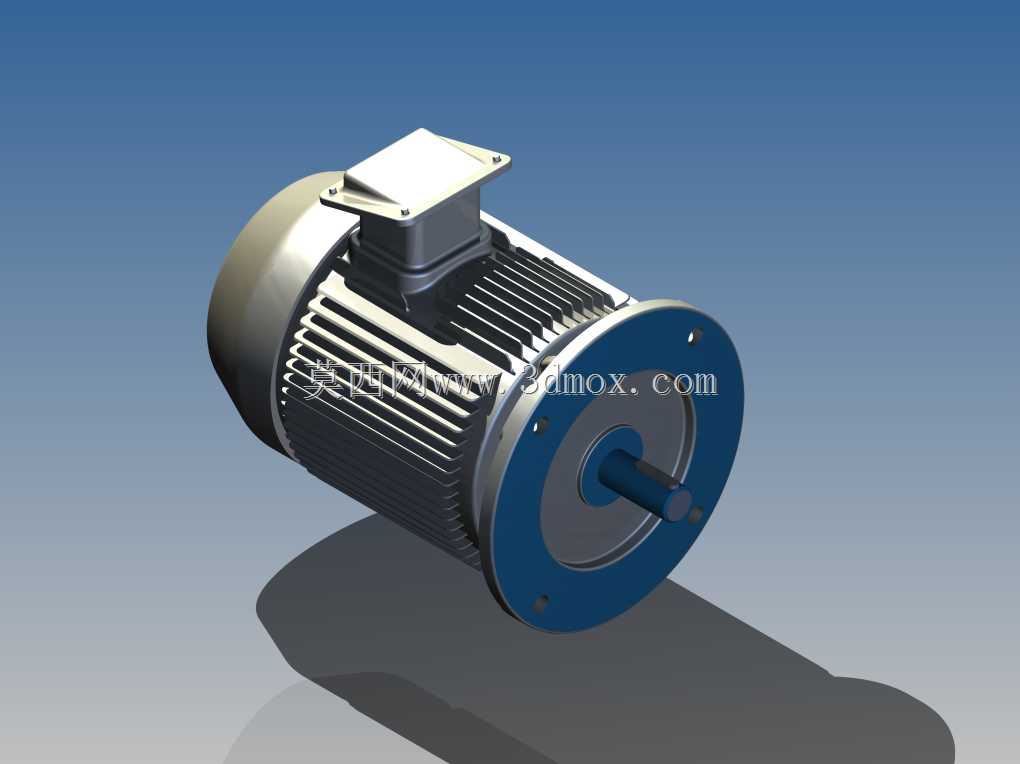

　　从结构设计逻辑来看，电机本体采用了带径向散热筋的铸铁机壳，散热筋的排布方向顺着电机运行时的风叶气流走向设置，能在自扇冷工况下把定子绕组的温升控制在绝缘等级允许的范围内，接线盒设置在机壳顶部，预留了足够的线缆弯折空间，现场布线时不用额外调整电机安装角度就能完成接线作业。前端法兰采用B5安装形式，止口尺寸、安装孔位的节圆直径完全匹配112M机座的通用安装标准，不管是替换现有设备上的同规格电机，还是做新设备的结构设计，都能直接套用成熟的安装尺寸边界，不用重新核算安装空间。

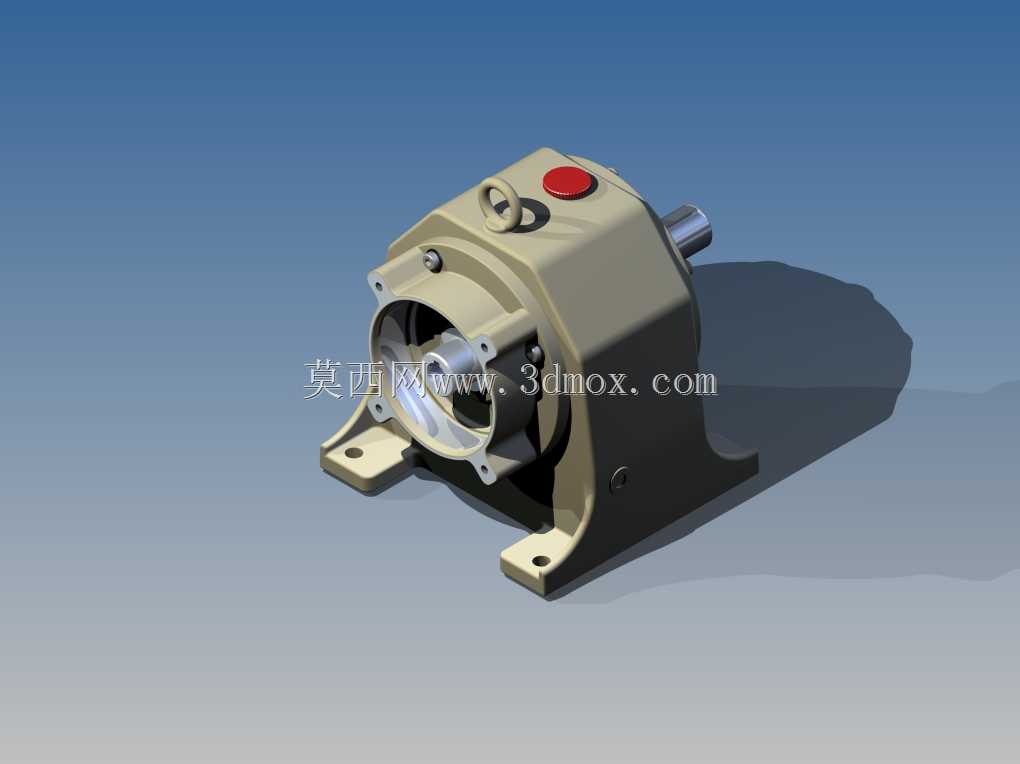

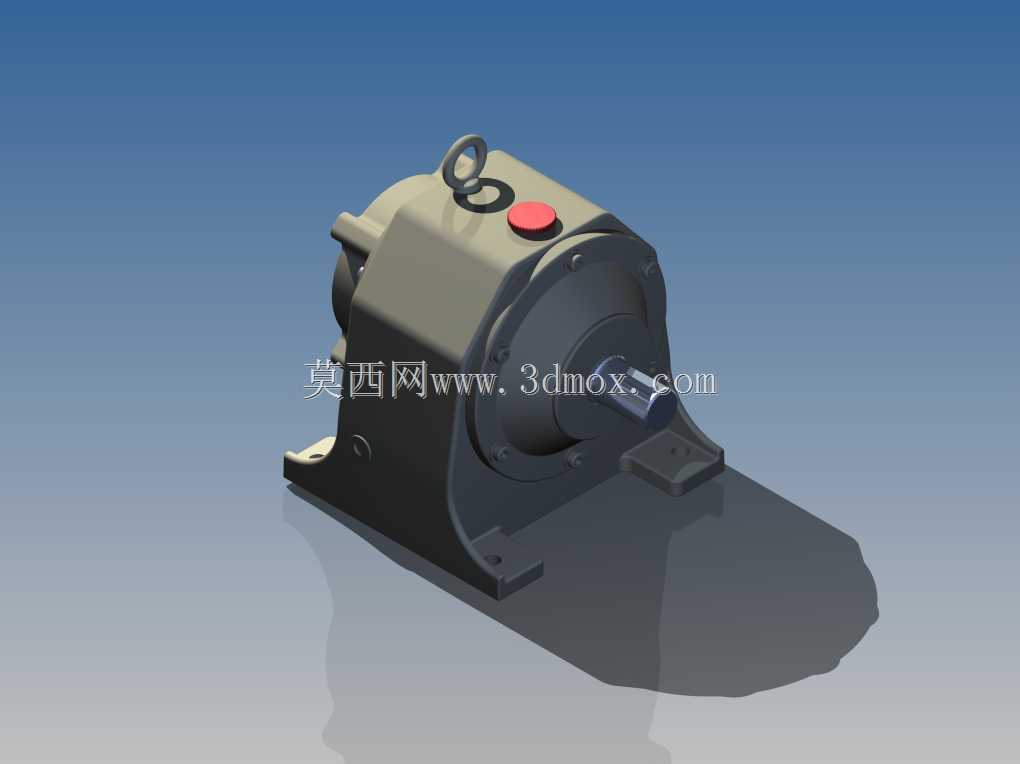

　　减速单元与电机端盖直接贴合固定，齿轮组采用闭式润滑结构，内部的齿轮啮合参数经过匹配调校，能在额定转速下把电机输出的高转速低扭矩转化为适配负载的低转速大扭矩，输出轴的轴伸尺寸、键槽规格都符合对应减速比下的扭矩传递要求，选型时只要核对负载端的安装接口、额定扭矩、运行转速，就能直接完成匹配，不用额外做转接法兰的设计。建模过程中还原了所有安装相关的细节尺寸，包括机座底脚的安装孔距、法兰止口的配合公差、输出轴的伸出长度、接线盒的外部轮廓尺寸，在做设备整体布局时，能直接导入装配体做干涉检查，提前排查安装时可能出现的空间冲突问题，比如电机与周边机架的安全距离、线缆弯折的最小半径、维护时拆卸风罩的操作空间，都能通过三维模型提前确认，减少现场安装调试时的整改工作量。

　　日常设备运维层面，该结构的外露部件都做了圆角过渡处理，没有尖锐的凸起结构，检修时拆卸端盖、补充润滑脂的操作空间都在建模时做了预留，不用拆解周边的设备结构就能完成常规维护作业。
