时产1500千克工业破碎处理设备结构设计

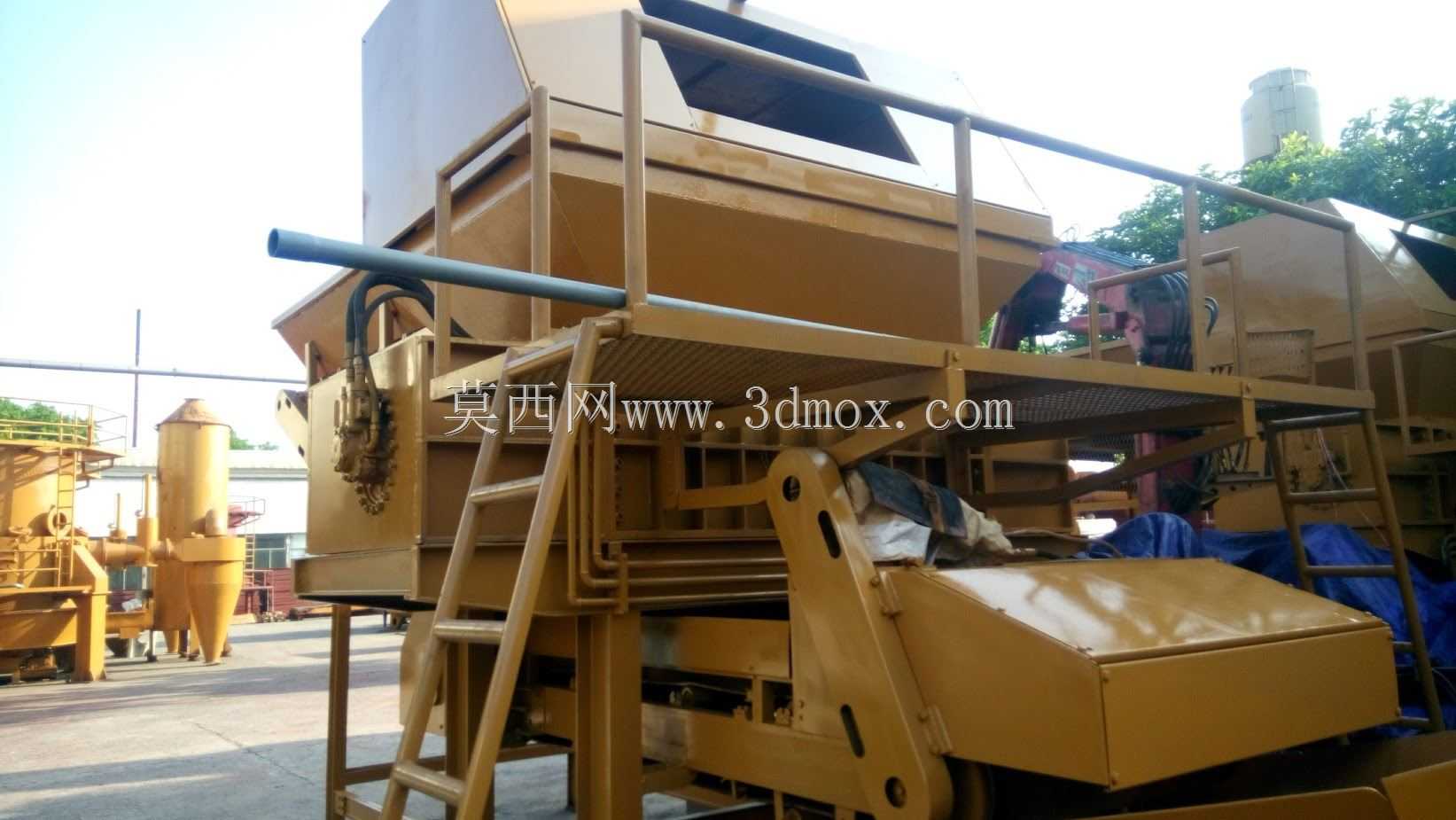

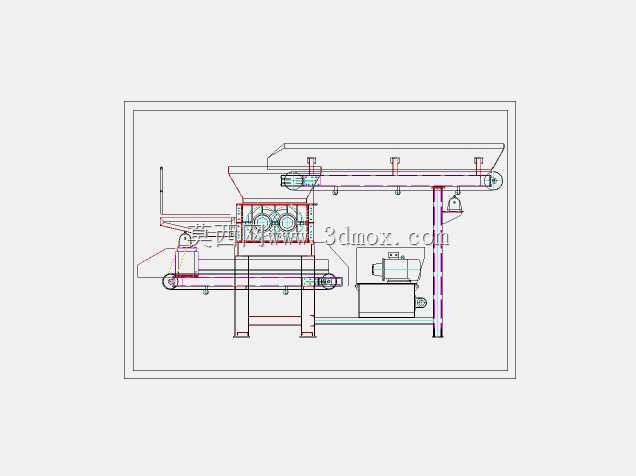

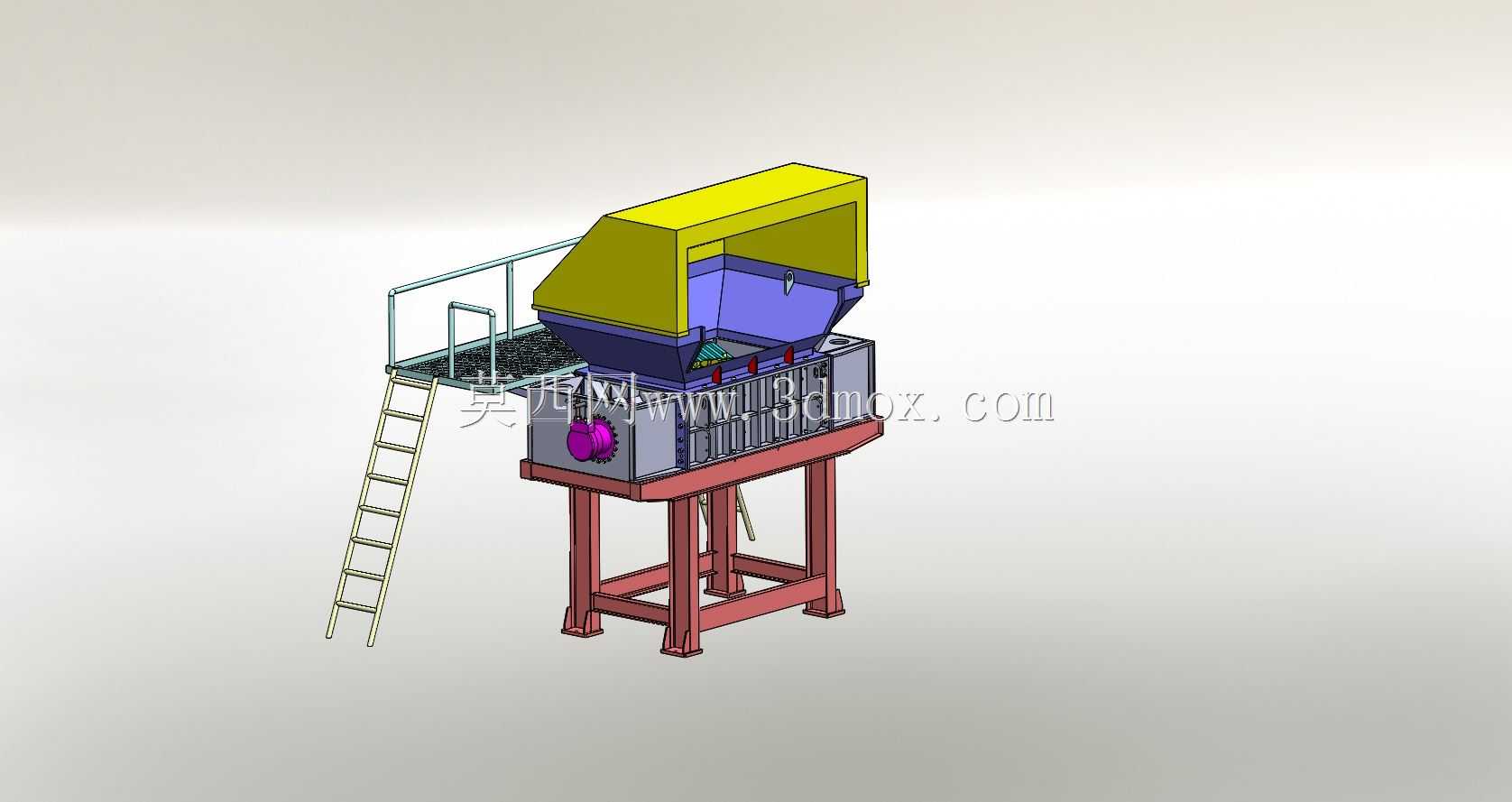

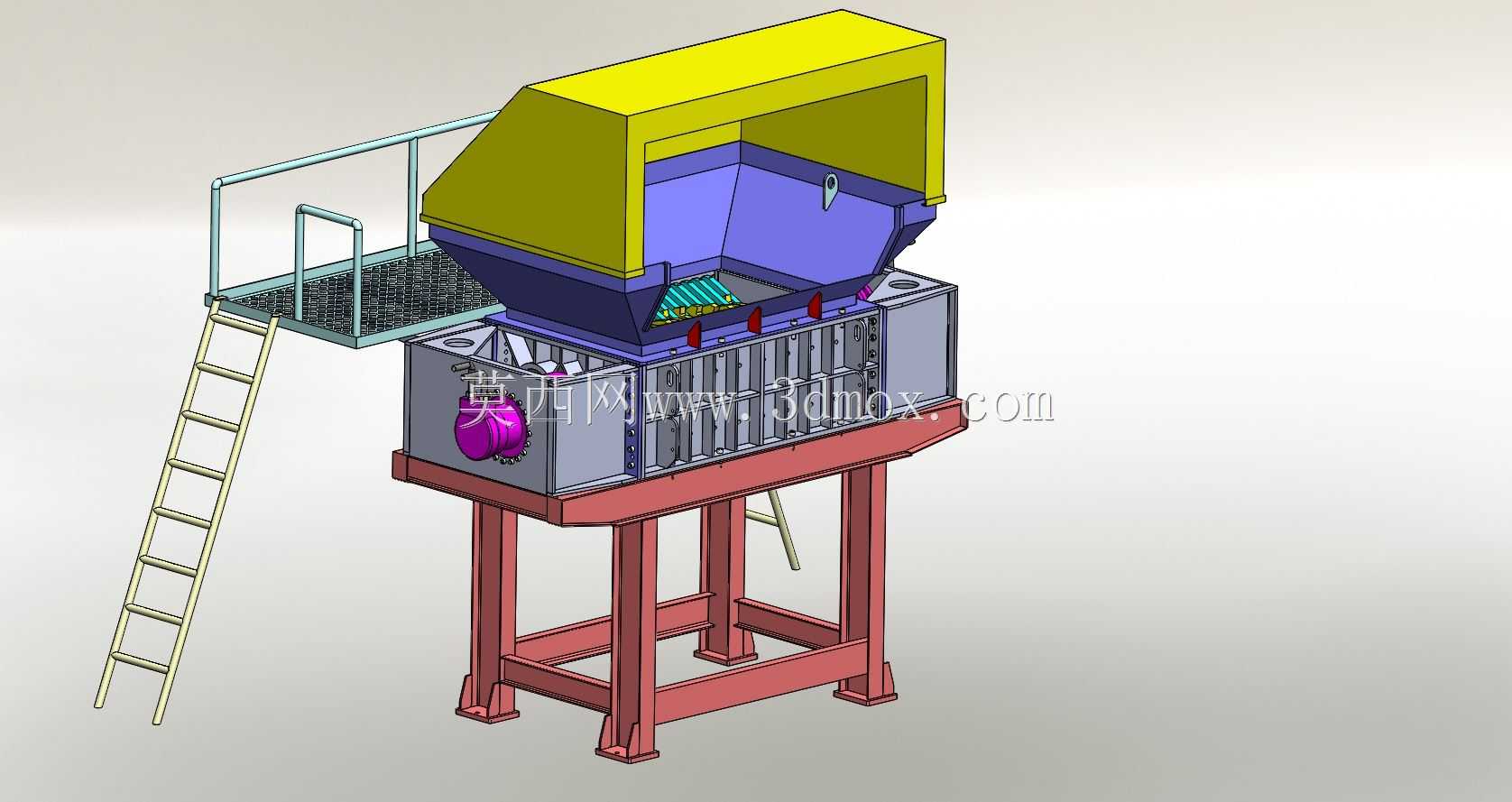

　　这款破碎设备的三维结构设计，围绕中小规模固废破碎处理场景的实际落地需求展开，适配中小型资源回收站点、生产车间边角料处理工位、小型建筑垃圾预处理点的作业需求，单小时处理能力可达1500千克，能够覆盖常规工况下的连续破碎作业负荷。从整体结构布局来看，设备采用高架式机架设计，四支立柱搭配底部横向连接框架形成稳定支撑结构，机架支脚预留了地脚螺栓安装孔位，可直接与混凝土地面基础固定，抵消破碎作业过程中产生的持续振动，避免设备运行时出现位移或共振问题。设备一侧设置了带安全护栏的钢制检修平台，配套直爬梯连接地面与平台作业面，护栏高度符合工业作业平台安全规范，爬梯踏步做了防滑结构处理，方便运维人员定期检查腔体内部易损件磨损情况、清理卡滞物料，

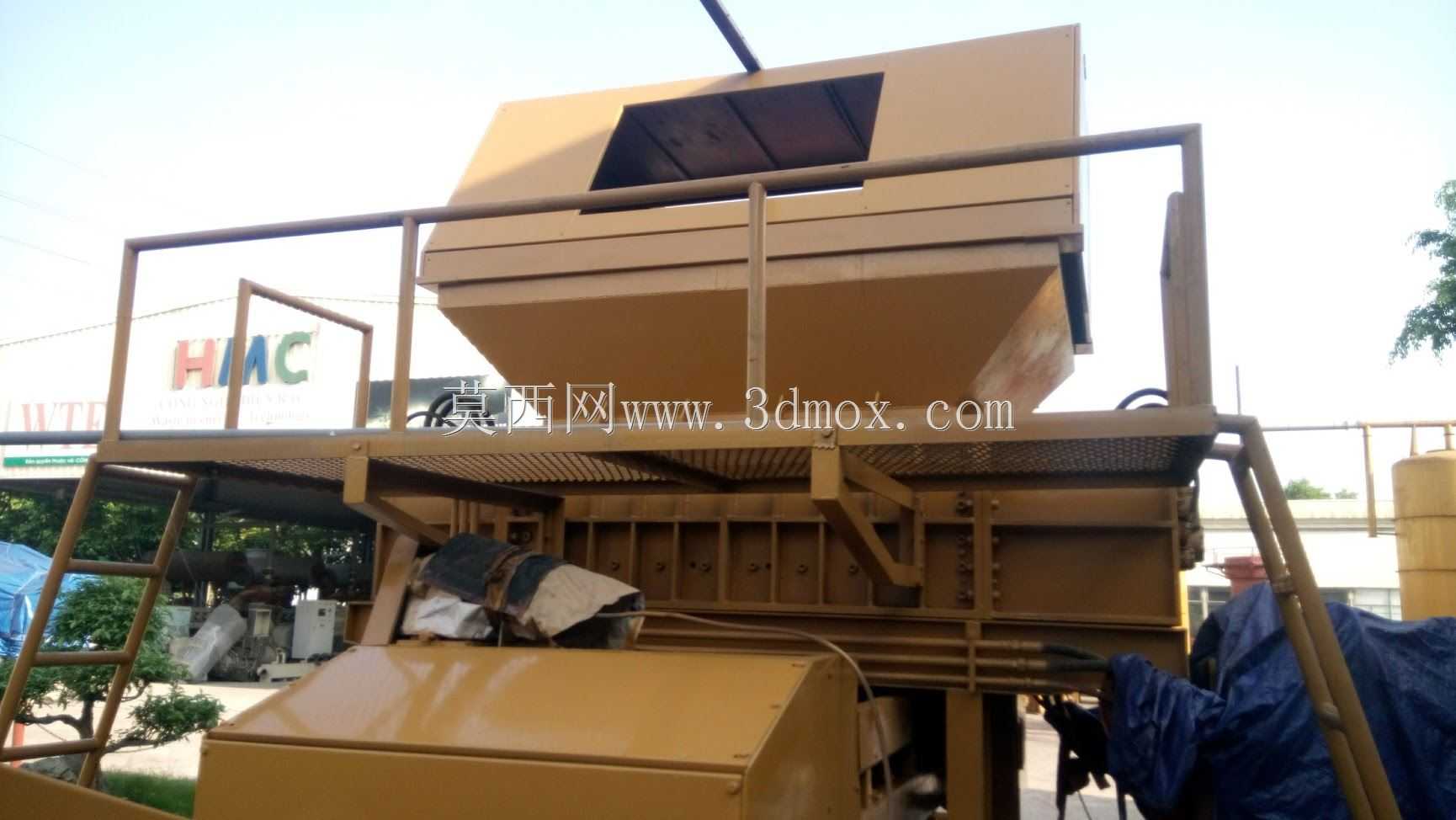

　　无需搭建额外临时作业架。设备上部的进料斗采用扩口式斜壁结构，进料端开口尺寸较大，可适配人工投料、小型输送带连续上料两种进料方式，斗体内壁做了倾斜导流设计，能够引导物料顺畅落入下方破碎腔体，避免物料在进料位置堆积架桥；进料斗上部设置了半封闭挡料罩，可阻挡破碎过程中产生的碎料飞溅，降低作业过程中的安全隐患。破碎腔体作为设备的核心功能单元，采用分体式螺栓连接结构，侧壁预留了检修口，日常更换锤头、筛网等易损件时无需整体拆解腔体，可大幅缩短运维停机时间；腔体一侧外露的传动轮结构，预留了与驱动电机连接的安装位，可根据实际处理物料的硬度匹配对应功率的驱动单元，适配不同破碎力度需求。设备整体的安装边界充分考虑了中小型作业场地的空间限制，

　　机架底部的占地面积紧凑，爬梯与检修平台的外伸尺寸经过优化，不会占用过多通道空间，进料口高度适配常规作业人员的投料操作高度，无需额外垫高作业面即可完成人工投料操作。结构设计过程中，对机架承重部位做了加强筋处理，能够承受破碎作业时的交变载荷，避免长期使用后出现机架变形问题；各连接部位的螺栓选型、安装间距都经过受力校核，确保腔体与机架、平台与机架的连接强度满足连续作业要求，整体结构兼顾了作业实用性、运维便捷性与安装适配性，可直接作为同类型中小产能破碎设备的结构设计参考，也可根据实际处理物料特性对腔体内部结构做针对性调整。
