十米长距离爬坡带式输送机组三维结构

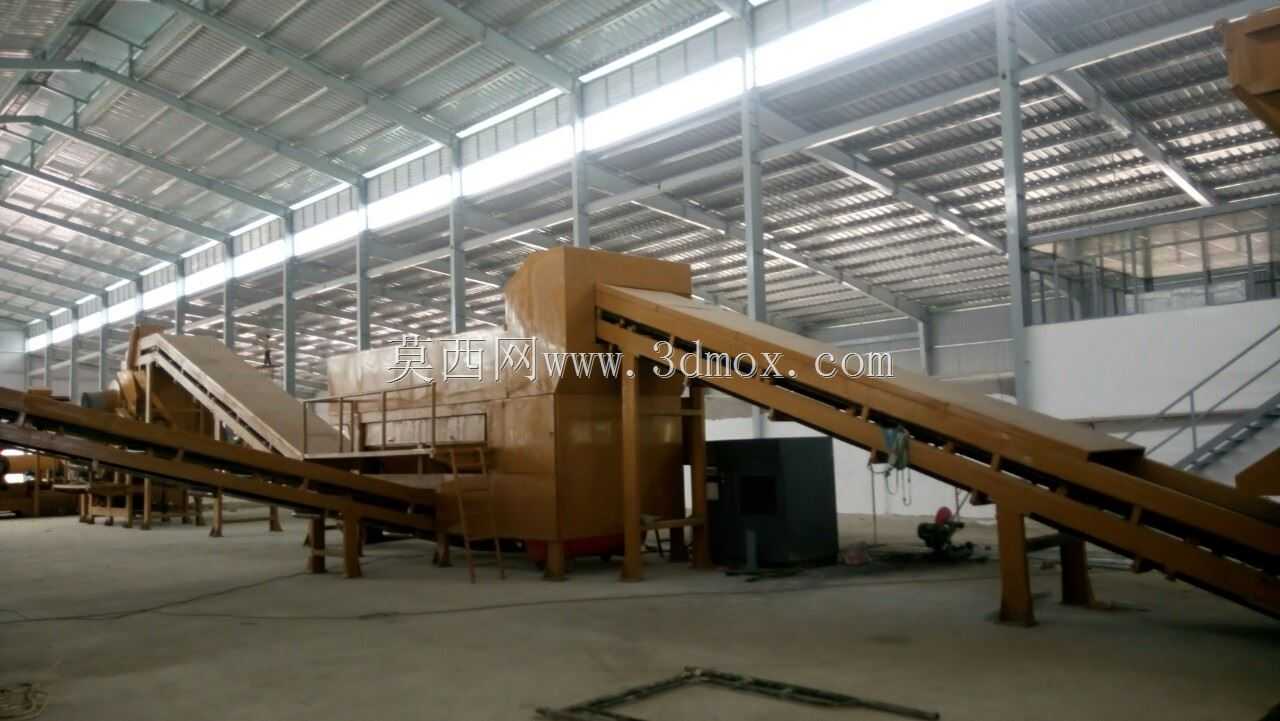

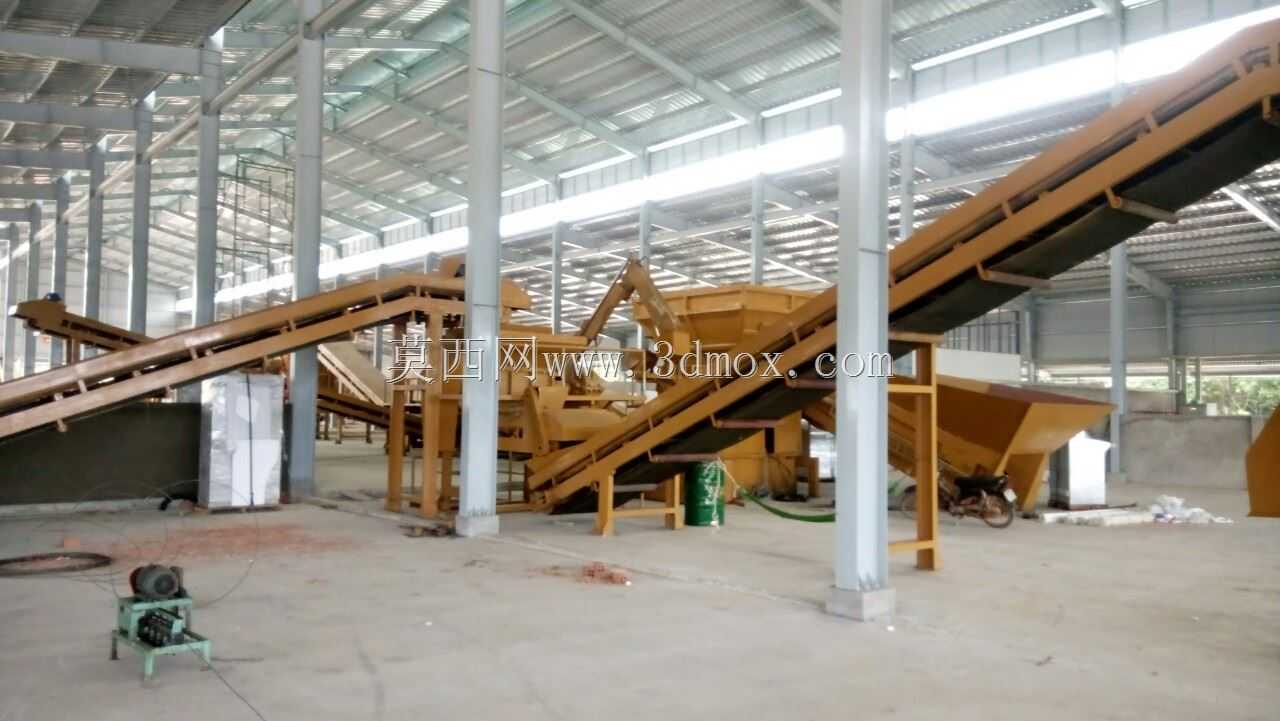

　　该套带式输送机组面向厂房内部散料转运、筛分上料和多工位衔接场景，整体采用长距离倾斜布置，单段有效输送长度约10米，适合在砂石、建筑垃圾、煤炭、粮食及再生骨料等物料处理线中承担连续提升任务。设备在现场布置时并非孤立存在，而是与受料斗、破碎设备、筛分设备或缓存料仓形成流程衔接：低位物料由给料端进入皮带，经倾斜段提升后在头部滚筒处抛料，直接落入下游设备入口，减少人工铲运和叉车短驳。

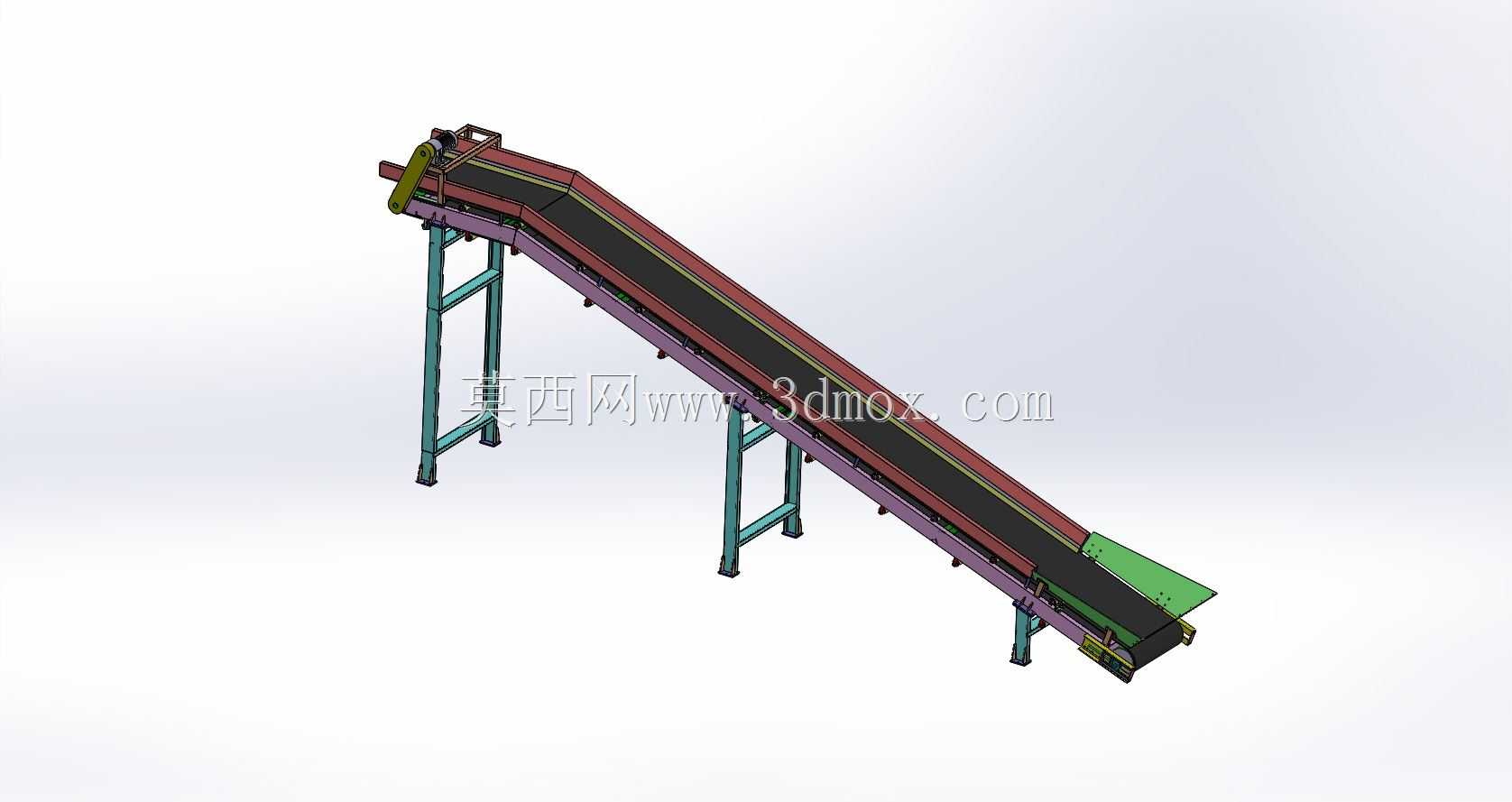

　　从结构组成看，模型重点还原了输送带、驱动滚筒、改向滚筒、槽型托辊组、回程托辊、张紧装置、头部漏斗、机架支腿、检修平台及侧边防护等部分。倾斜段机架采用型钢焊接框架，支腿沿输送方向分段落地，立柱间距结合皮带张力、托辊承载和现场地坪条件确定，既保证整机纵向刚度，也避免长跨度机架在满载启动时产生明显挠曲。皮带截面通过槽型托辊形成凹槽，可限制散料在爬坡过程中的下滑和外撒；回程侧托辊则控制皮带下垂量，使带面运行轨迹稳定。

　　设计此类输送设备时，首先要明确物料粒度、堆积密度、含水率、输送量和提升高度，再反算带宽、带速、倾角及电机功率。该模型呈现的大倾角布置适用于厂房空间受限、需要在较短水平距离内完成高差提升的场合，但倾角不能脱离物料安息角盲目加大，否则容易出现物料回滚。头部驱动段需要预留滚筒拆装空间和传动部件维护位置，尾部应设置张紧与调偏结构，方便补偿皮带伸长并纠正跑偏。中间段托辊布置需兼顾承载与降噪，受料点附近可加密托辊或增设缓冲托辊，以降低物料冲击对带面和机架的影响。

　　安装边界方面，10米级输送机组在厂房内落地时，应核对头部卸料高度、尾部受料高度、设备最大外廓宽度、检修通道宽度以及上方吊车或管线净空。倾斜机架下方若布置人行通道，需要增加防护网或挡料板；多台输送机交汇时，应保证转接点落料居中，避免偏载造成皮带跑偏。三维建模过程中，可将机架、滚筒、托辊、驱动单元和护罩分组件装配，便于在方案阶段调整倾角、支腿位置和转接高度，也为后续工程图拆图、材料统计和现场安装校核提供直接依据。
