立式工业垃圾焚烧气化处理设备结构

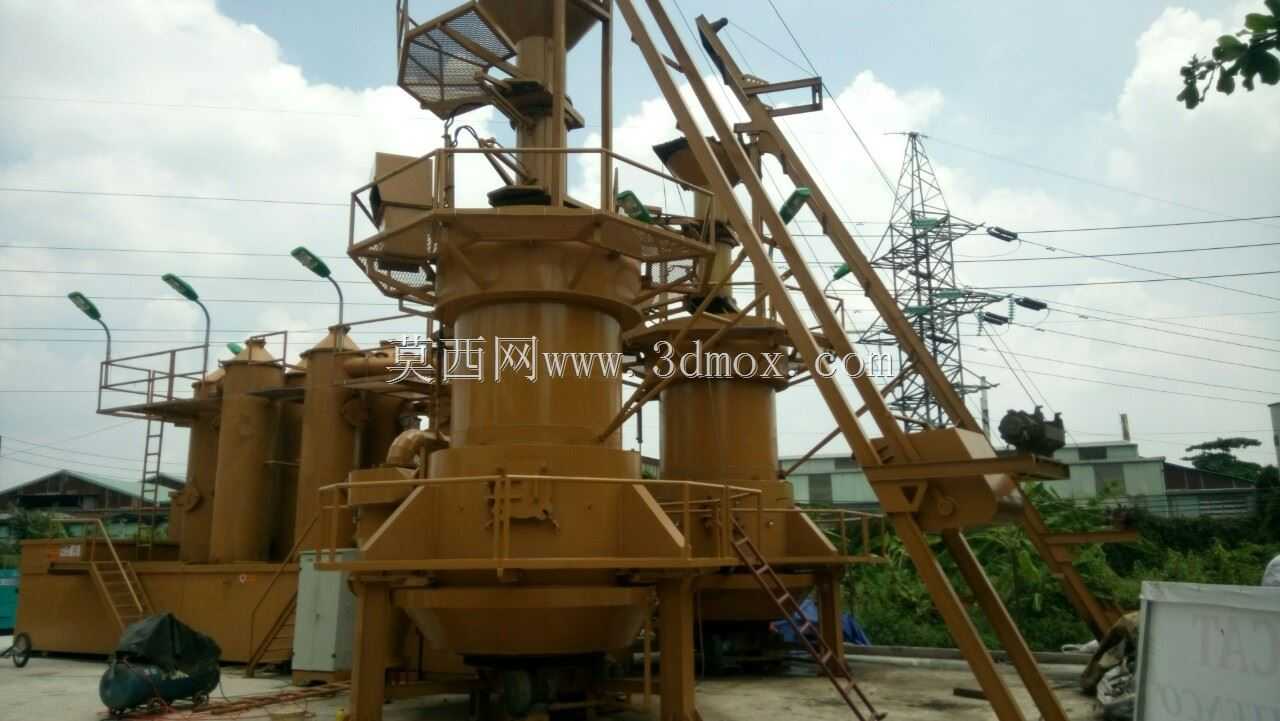

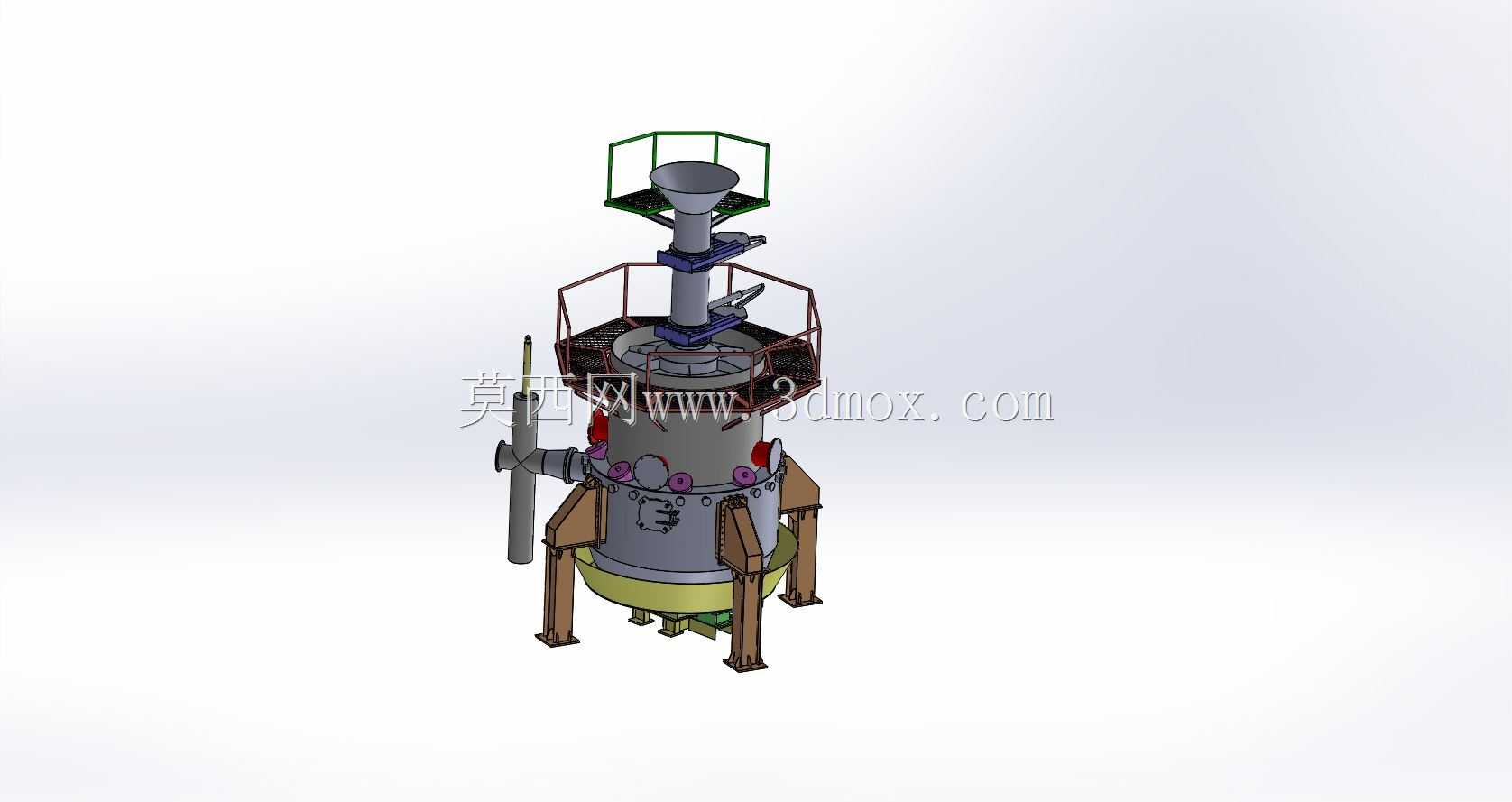

　　这套立式结构的固废热处理设备，主要面向县域中小型固废处置站点、工业园区边角废料集中处理场景设计，可适配一般工业可燃固废、生活垃圾分选后可燃物、农林废弃物等多种物料的减量化处理需求，通过热解气化+高温焚烧的组合工艺，能将入炉物料的体积缩减90%以上，大幅降低后续固废填埋的占地压力。设备整体采用多塔连体立式布局，核心主塔从上到下依次设置进料缓冲段、热解气化段、高温燃烧段、灰渣冷却段，侧面配套的斜向提升机构负责将预处理后的物料输送至主塔顶部进料口，无需搭建高位进料平台，能有效压缩站点的整体占地范围，外围设置的多层环形操作平台带防滑踏步与安全护栏，可满足日常运维时的观察、检修、清堵作业需求，

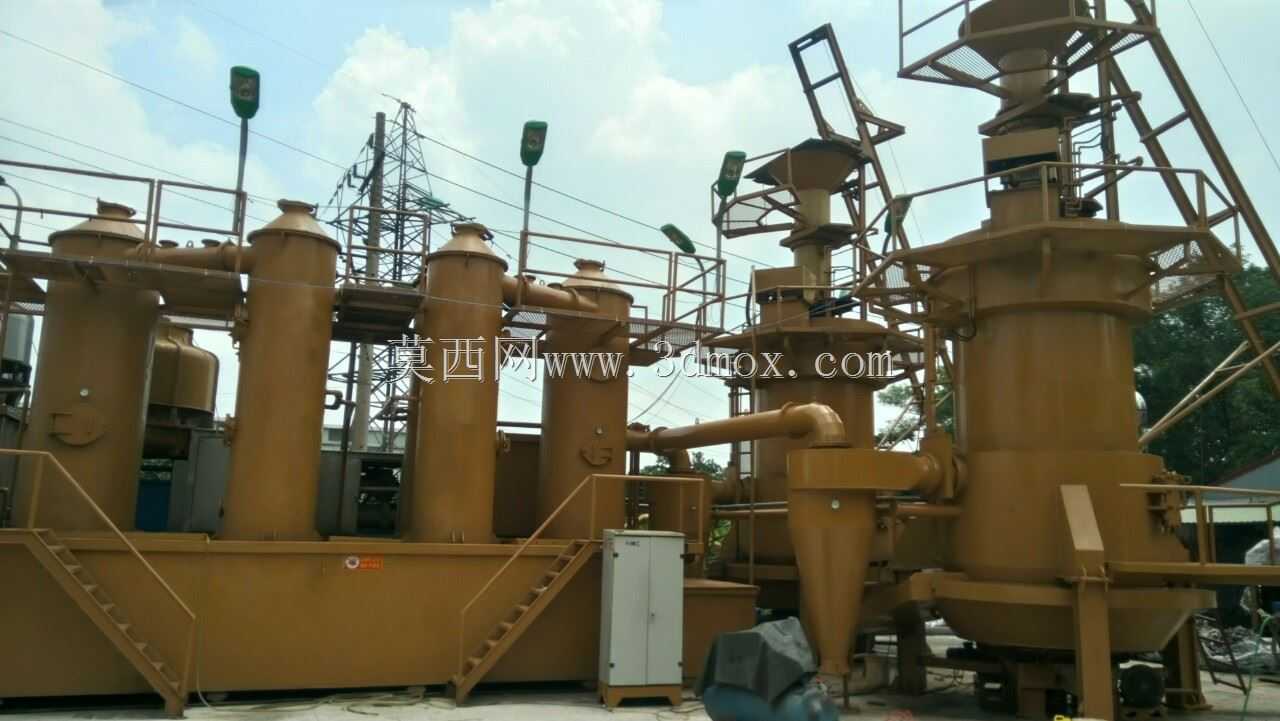

　　爬梯的踏步间距与护栏高度均符合工业设备安全设计规范，避免运维作业的安全隐患。设计阶段优先考虑了不同物料的适配性，主塔内部的衬层采用分段模块化设计，高温段选用高铝质耐火浇筑材料，中低温段采用轻质保温砖搭配硅酸铝纤维层，既保证炉膛内部的高温工作环境，又能降低设备外表面温度，减少不必要的热损耗，侧面的辅助塔体分别承担烟气二次燃烧、余热回收、粗除尘的功能，烟气从主塔顶部引出后切向进入二次燃烧室，在850摄氏度以上的高温环境下滞留足够时长，分解烟气中的有害组分，后续可对接尾气处理模块实现达标排放。设备安装时需要提前做好钢筋混凝土基础，基础预留地脚螺栓孔的位置需匹配主塔、提升机构、辅助塔的支脚定位，

　　整体安装完成后需要保证主塔的垂直度偏差不超过千分之一，避免长期热态运行下出现衬层开裂、结构变形问题，进料口、出渣口的位置需要预留足够的操作空间，方便配套上料、除渣设备的对接，设备外围的管线排布需要避开高温区域，防止线缆、管路长期受高温烘烤出现老化破损。
