曲柄滑块运动转换机构三维结构设计

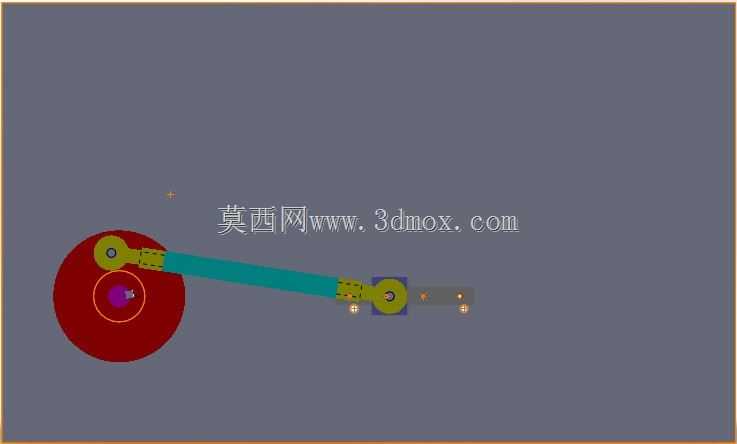

　　在各类需要实现旋转运动与直线往复运动转换的工业设备场景中，曲柄滑块结构是应用覆盖度极高的基础传动单元，从冲压设备的冲头驱动、内燃机的活塞动力传递，到自动化生产线的直线推送工位、小型送料机构的往复执行端，都能见到这类机构的衍生设计。这套曲柄滑块结构的设计核心围绕运动轨迹的精准控制展开，建模阶段优先确定了曲柄的回转半径参数，这一数值直接决定滑块的最大行程边界，设计时需要匹配实际工位的运动行程需求，避免出现行程冗余导致的空间浪费，或是行程不足无法完成指定动作的问题。连杆部分的长度设计经过运动学仿真验证，需要兼顾传动角的合理范围，避免在运动死点位置出现卡滞，同时降低回转过程中的侧向分力，减少滑块与导向轨道之间的磨损，

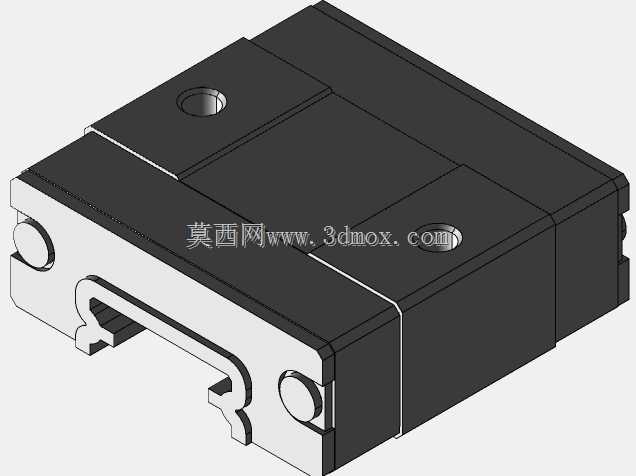

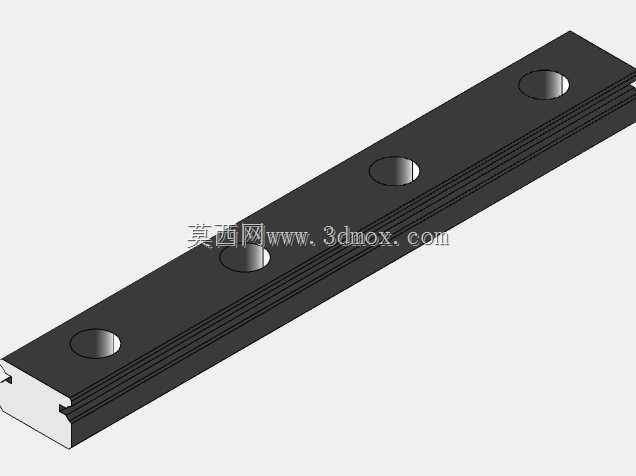

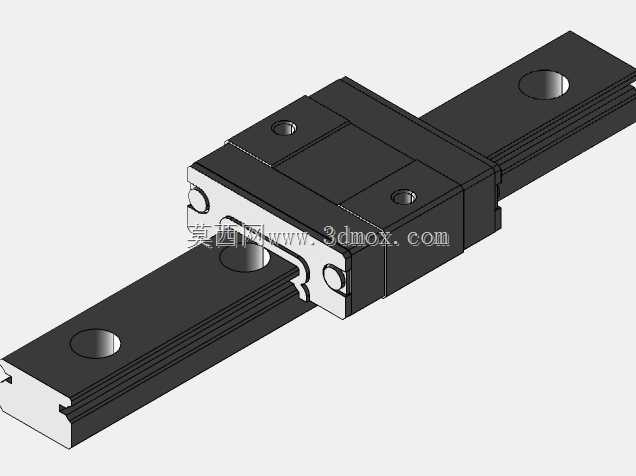

　　延长整套机构的连续运行寿命。滑块部分的导向结构设计预留了标准安装接口，可根据实际使用场景适配不同的导轨形式，无论是滑动导轨还是滚动导轨，都能通过调整安装面的连接尺寸完成适配，安装边界上，曲柄的回转中心到滑块导向面的垂直距离经过严格校核，确保连杆在全行程摆动过程中不会与周边安装结构发生运动干涉。从功能特性来看，这套机构可以稳定将匀速旋转输入转化为规律的直线往复输出，运动过程中加速度变化曲线平滑，不会出现明显的刚性冲击，适合中低速连续运行的传动场景。设计过程中对各铰接点的配合间隙做了参数化预留，可根据实际加工精度、使用工况的润滑条件调整间隙值，既避免间隙过大导致的运动精度下降、运行异响，也防止间隙过小造成铰接点转动卡滞、磨损加剧。

　　在实际设备集成时，可根据负载大小调整曲柄、连杆的截面尺寸与材料选型，小负载场景下可选用轻质铝合金材料降低运动惯量，大负载冲压类场景则更换为高强度合金结构钢，配合铰接点的轴承选型优化，满足不同工况的负载传递需求。整套结构的外形轮廓紧凑，可直接嵌入各类设备的传动腔体内，不需要额外占用过多安装空间，导向段的长度可根据实际安装需求做参数化调整，适配不同设备的机架布局。
