曲柄滑块直线往复传动机构

　　这套曲柄滑块传动结构是机械原理教学与自动化直线驱动场景中最基础也最典型的运动转换单元，核心作用是把旋转盘的连续回转运动，通过刚性连杆转化为滑块沿导轨方向的直线往复运动，在冲床送料、小型推送工位、教学演示台以及简易往复执行机构里都能见到完全一致的运动逻辑。

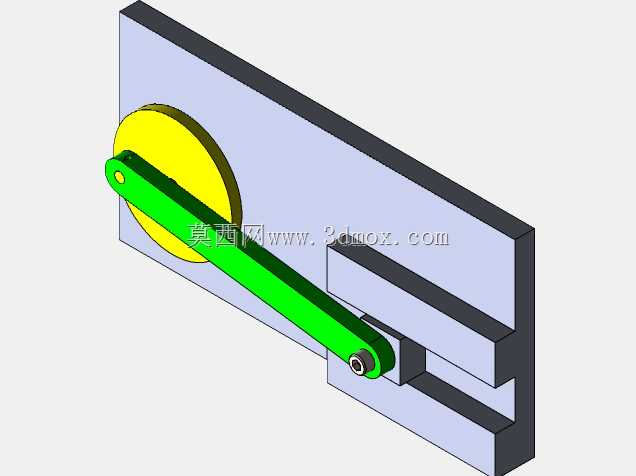

　　从结构组成来看，整套机构固定在一块立式安装基板上，基板既承担所有运动件的定位支撑，也作为整机对外安装的基准面。基板左侧布置带偏心销的黄色回转圆盘，圆盘绕自身中心轴旋转，偏心销与绿色长连杆的左端通过回转副铰接；连杆右端则铰接在灰色滑块的端部销孔上，滑块被约束在基板右侧的水平直线导轨槽内，只能沿槽体方向做前后平移。当圆盘匀速转动时，偏心销带动连杆做平面复合摆动，连杆一方面随圆盘销做圆周轨迹运动，一方面不断改变自身倾角，最终推动滑块在导轨内完成周期性的直线往复行程。

　　设计这套结构时首先要锁定的是行程边界：滑块的最大直线行程直接由圆盘上偏心销的回转直径决定，偏心距越大，滑块往复行程越长，但同时连杆摆动角度、滑块侧向分力也会同步增大，因此偏心距通常取连杆总长的四分之一到三分之一区间，避免连杆摆角过大导致导轨承受过大的侧向载荷，降低卡滞与磨损风险。导轨槽采用双侧限位的开口式结构，滑块与槽壁之间预留合理配合间隙，既保证滑动顺畅，又能约束滑块上下方向的窜动，铰接位置全部采用销轴加衬套的配合形式，回转副处可加注润滑脂，长期运行下磨损后仅需更换衬套即可恢复精度，维护成本很低。

　　安装边界方面，立式基板背面可直接通过螺栓固定在设备机架立面或教学实验台面板上，圆盘的输入轴端可延伸至基板背面，连接手轮、减速电机或带轮作为动力输入端；整机所有运动件均布置在基板正面，外围无需额外加装复杂防护，仅需在连杆摆动范围内预留足够避让空间，避免运动过程中与周边管线、其他工位零件发生干涉。

　　在实际选型应用中，这类机构常被用作短行程往复推送的执行原型：比如小型料道的间歇顶料、工位上的简易推拉动作，都可以直接参照该结构的杆长比例、偏心距参数进行适配改造；同时该三维结构完整保留了所有铰接配合、导轨约束关系，可直接在三维环境中做运动干涉检查，验证全行程内连杆与基板、导轨之间是否存在碰撞，也能输出滑块的位移、速度随圆盘转角变化的曲线，为后续动力扭矩核算、零件强度校核提供完整的几何依据。建模过程中各零件的装配层级清晰，回转副、滑动副的配合关系定义明确，既可以作为机械原理课程的运动演示载体，也能作为非标自动化设备中直线往复机构的设计参考原型，帮助工程师快速完成运动方案的前期验证与尺寸迭代。
