盘形凸轮驱动竖直滑块往复运动机构

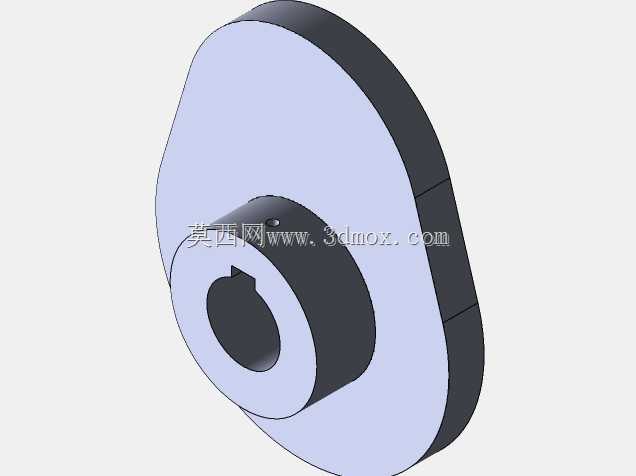

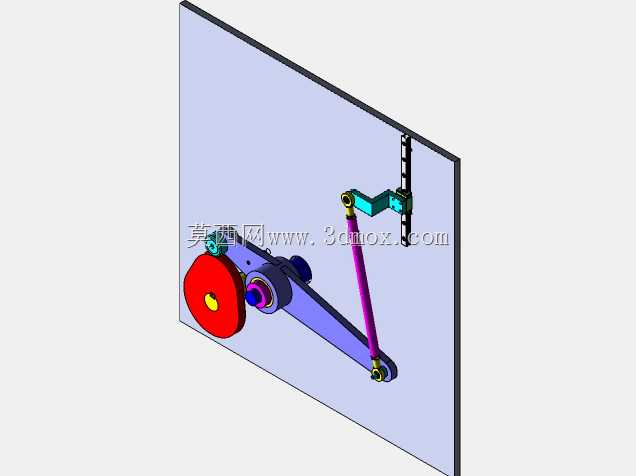

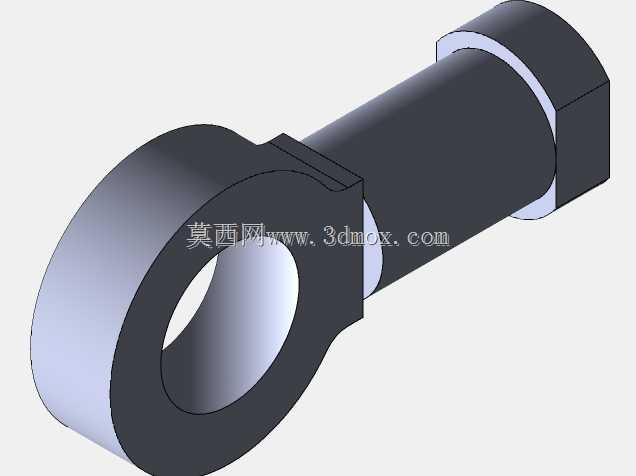

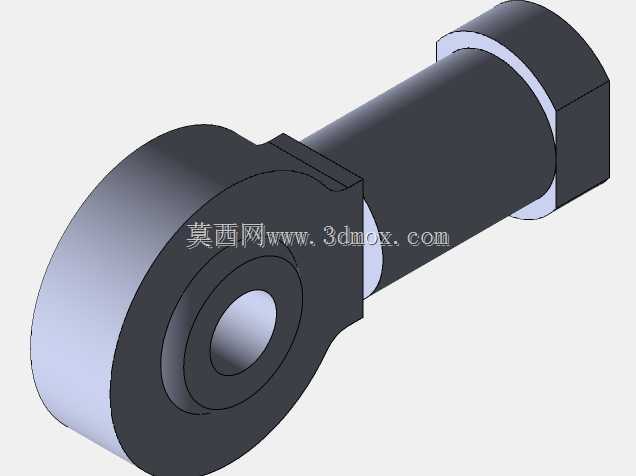

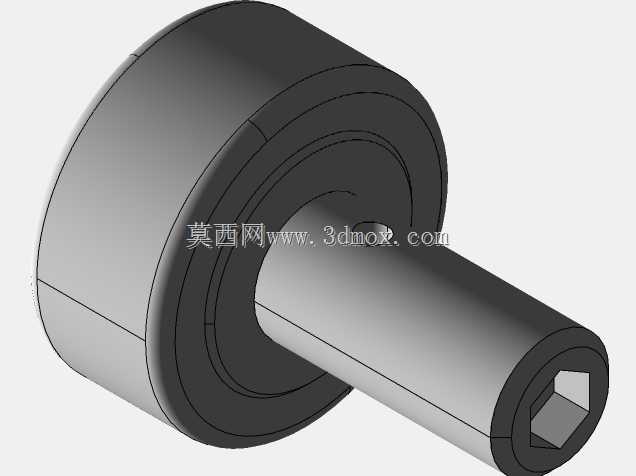

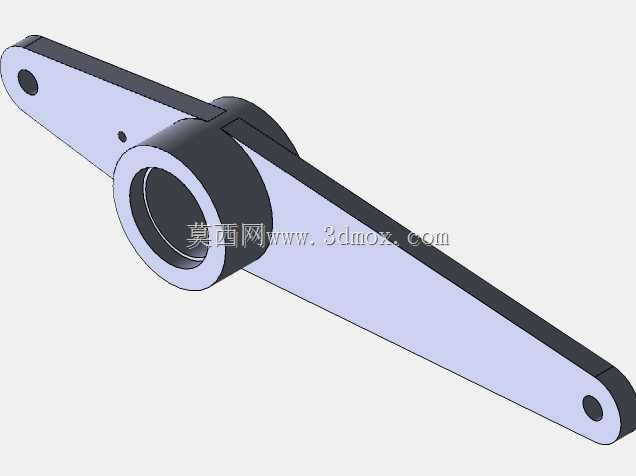

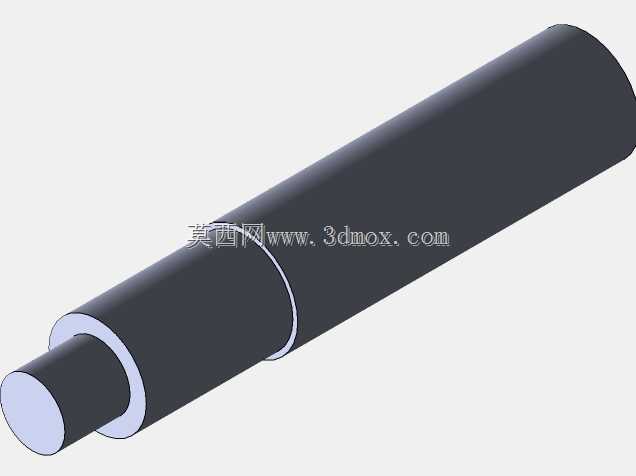

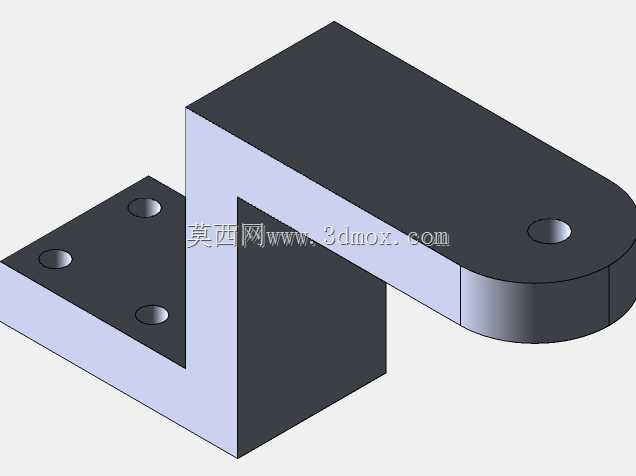

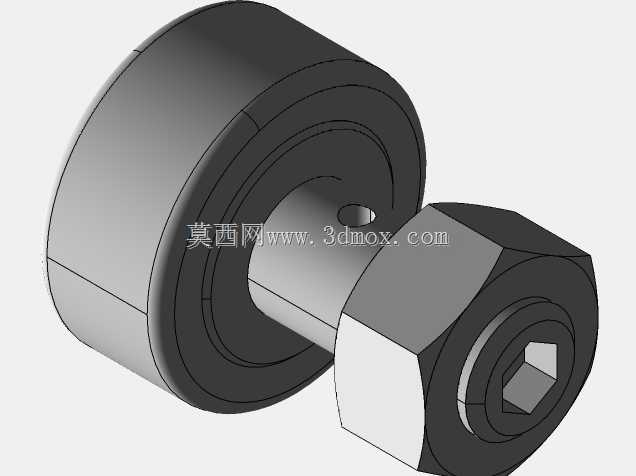

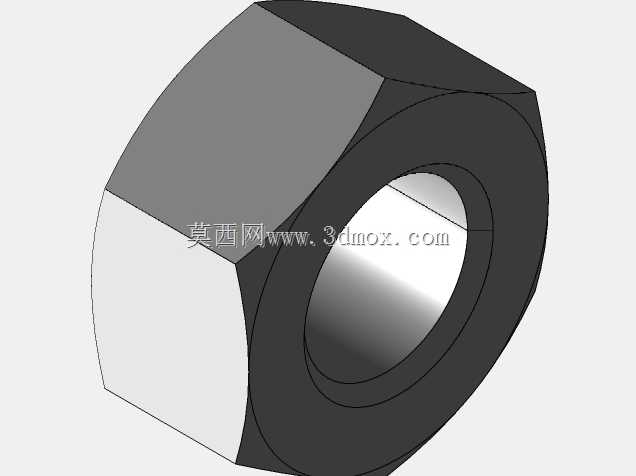

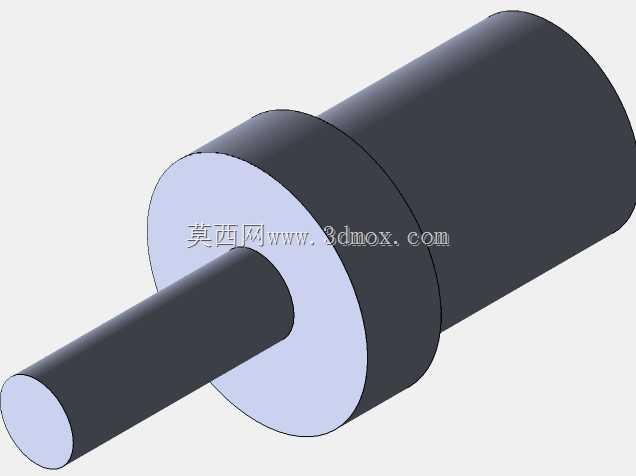

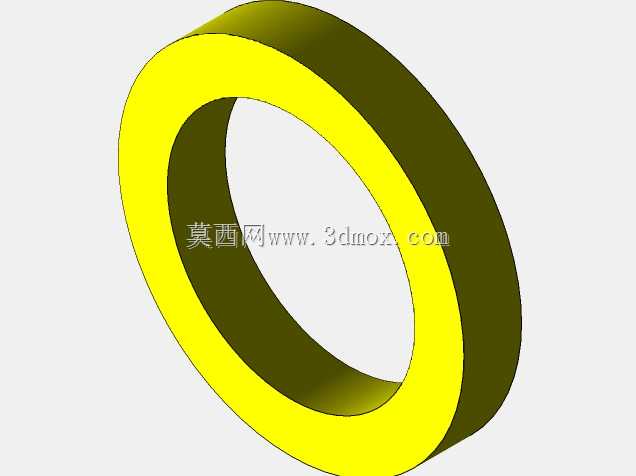

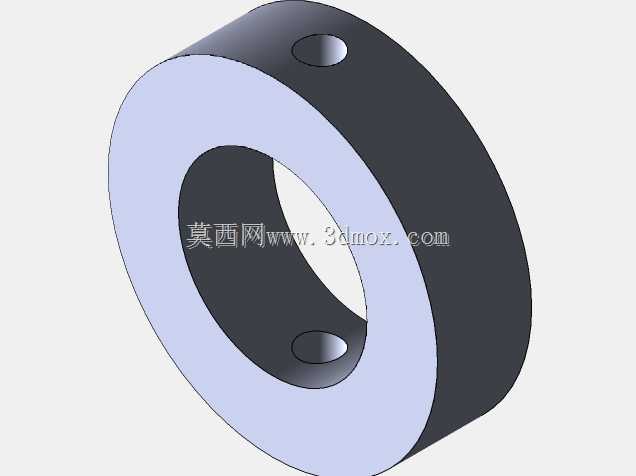

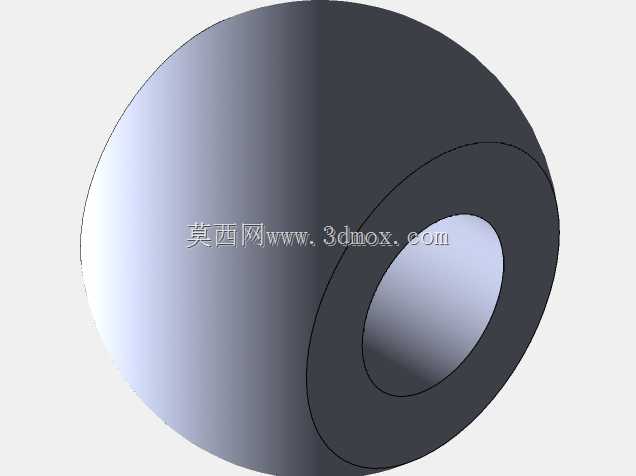

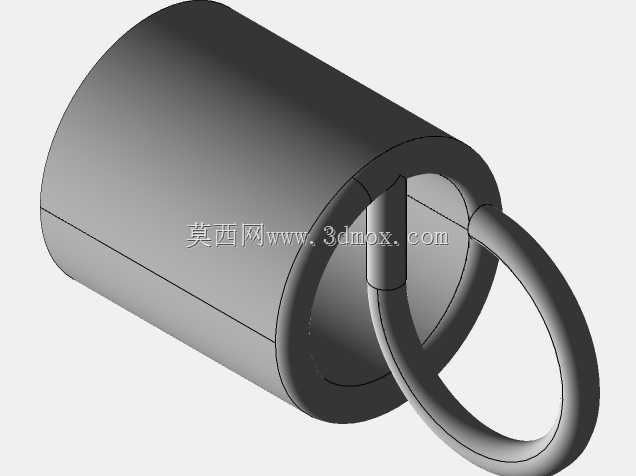

　　该机构核心功能是将凸轮的连续回转运动转换为滑块的直线往复运动，在轻工包装、自动送料、纺织机械的间歇进给工位中应用广泛，可实现预设规律的直线位移输出，替代复杂的多连杆驱动方案，缩小设备整体安装空间。设计阶段首先根据执行端所需的行程、动停时间比确定盘形凸轮的轮廓曲线，针对快进-工作-快退的运动需求，采用修正等速运动规律廓线，减少启动和回程阶段的刚性冲击，避免滑块运行中出现卡顿或振动超差。整套机构采用立式安装布局，凸轮轴通过带座轴承固定在安装立板上，动力输入端可直接对接减速电机输出轴，无需额外增设换向传动结构；摆杆一端通过滚子与凸轮轮廓贴合，另一端通过铰接连杆与竖直导轨上的滑块连接，滚子的设置将凸轮与摆杆间的滑动摩擦转换为滚动摩擦，

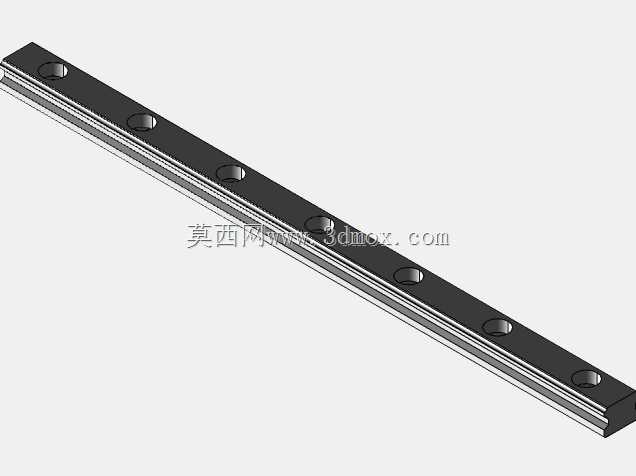

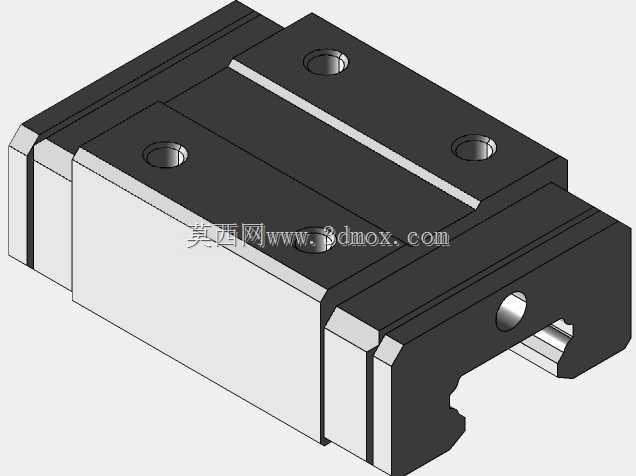

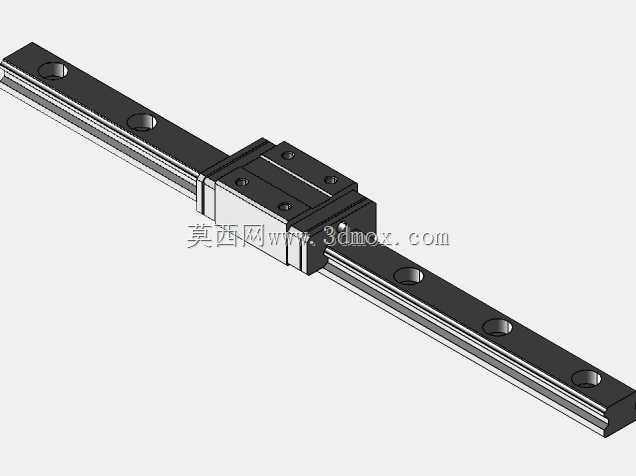

　　降低长期运行的廓面磨损量，延长机构维护周期。安装边界方面，整套机构的安装立板厚度可根据负载大小选择8-12mm的冷轧钢板或铝合金板材，竖直导轨采用标准微型直线导轨，导轨安装面与凸轮轴的垂直度公差需控制在0.05mm以内，避免滑块运行中出现卡滞；凸轮的基圆半径根据从动件压力角要求核算，保证推程阶段最大压力角不超过30度，回程阶段不超过70度，避免出现自锁问题。实际调试过程中，可通过调整摆杆与连杆的铰接点位置，微调滑块的实际工作行程，适配不同工位的进给距离需求；滑块的运动端预留标准安装孔位，可直接固定推料杆、检测探头等执行元件，无需额外设计转接结构。整套机构的运动逻辑清晰，零部件加工难度低，大部分结构件可采用常规铣削、钻削工艺完成加工，适合小批量设备改造或教学演示场景使用，运行过程中噪音低，传动效率可达85%以上，在轻负载自动化工位中可替代气缸驱动方案，减少气源配套成本，提升设备运行稳定性。
