F16战机气动仿真三维数模结构展示

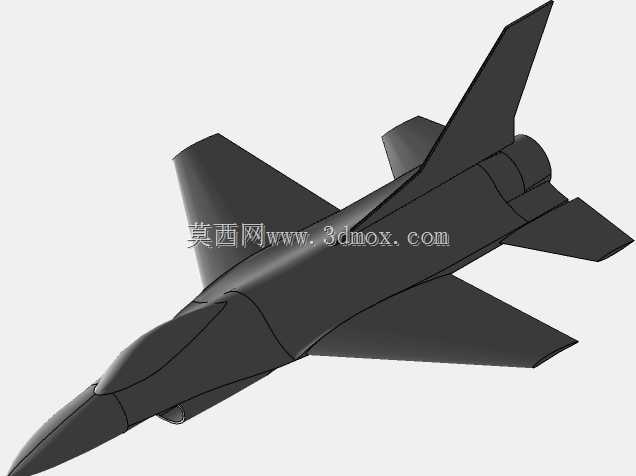

　　该三维数模围绕F-16战机的气动特性分析需求搭建，核心服务于航空领域飞行器气动性能验证、结构布局优化的工程场景，可直接对接流体仿真计算环节，为战机外形迭代、飞行工况模拟提供精准的几何基础。从实际工程用途来看，这套数模完整还原了F-16的气动外形特征，包含机身融合体边条、切尖三角翼、单垂尾、腹鳍等关键气动结构，能够支撑不同飞行速度、攻角工况下的流场分布计算，可辅助设计人员梳理机身表面压力分布、气流分离位置、尾流扰动范围等核心参数，为后续结构强度校核、飞控参数匹配提供前置数据支撑。在设计思路上，数模构建阶段优先保证气动外形的曲面连续性，对机翼前缘、机头雷达罩、进气道唇口等气流敏感区域做了G2连续处理，

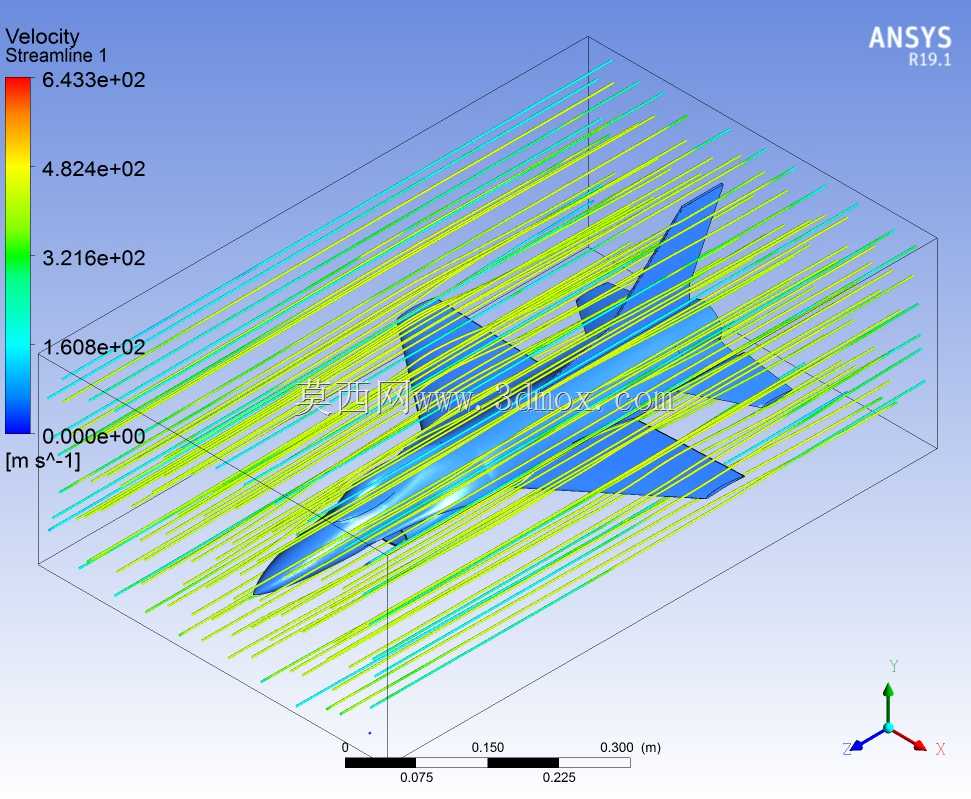

　　避免几何阶差导致仿真计算出现局部流场畸变；同时简化了对气动影响极小的内部机载设备细节，在保证仿真精度的前提下降低网格划分难度，提升计算收敛效率。从外形尺寸与边界来看，数模严格参照实机比例缩放，整体计算域设置覆盖了战机前方3倍机长、后方8倍机长、上下左右各5倍翼展的空间范围，完全满足外流场仿真的边界要求，不会因计算域过小导致流场计算出现壁面干涉误差。数模中预留的机翼、尾翼舵面偏转接口，可支持不同舵偏角下的操纵效率仿真，能够直接匹配飞行力学的耦合计算需求，在航空教学、飞行器方案论证、气动优化项目中都可直接复用，无需额外做几何修复即可导入仿真模块完成前处理设置。针对战机跨音速飞行的常见工况，数模的曲面曲率分布完全贴合真实F-16的面积律设计特征，能够准确还原跨音速阶段的激波生成位置与强度，帮助设计人员判断波阻分布特性，为局部修型提供直观的几何参考。
