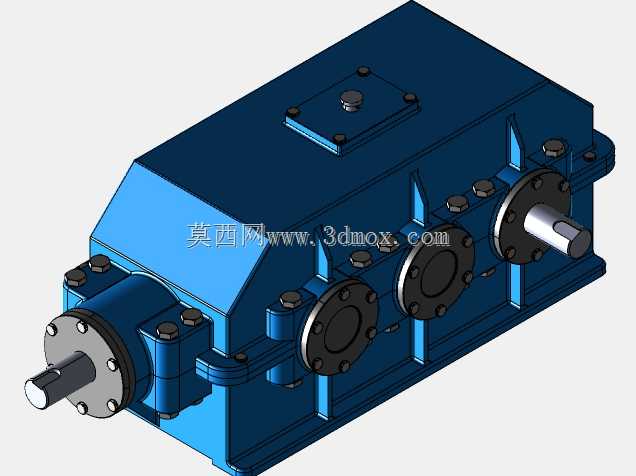

工业级三级平行轴齿轮减速传动装置

　　这款平行轴式减速装置主要面向重载工业传动场景设计，可适配矿山输送设备、冶金轧线辅机、大型起重装备的动力传输环节，核心作用是匹配原动机高转速低扭矩的输出特性，将输入转速按照固定传动比降低至工作端所需的转速区间，同时放大输出扭矩，满足大负载工况下的平稳动力传递需求。从结构设计来看，装置采用三级圆柱斜齿轮传动布局，三根平行布置的传动轴通过轴承支撑在箱体内腔，各级齿轮的模数、齿宽按照逐级承载的扭矩梯度做差异化设计，高速级齿轮采用较小模数保证啮合平稳性，低速级采用大模数、宽齿面结构提升重载承载能力，避免大扭矩下出现齿面点蚀、断齿等失效问题。箱体采用剖分式铸造结构，上下箱体结合面经过精密铣削加工，保证装配后的密封性能，防止齿轮润滑油渗漏，

　　同时箱体外侧布置多道加强筋结构，既可以提升箱体整体刚性，抵消齿轮啮合产生的径向力带来的箱体变形，也能增大散热面积，带走齿轮高速啮合产生的热量，维持箱内润滑油的工作温度在合理区间。输入输出轴均采用外伸式设计，轴端加工有标准平键键槽，可通过联轴器、链轮或者皮带轮与原动机、工作端设备直连，轴伸处采用接触式密封圈结构，配合箱体上的轴承端盖实现可靠密封，避免润滑油泄漏同时阻挡外界粉尘、水汽进入箱体内部，延长轴承与齿轮的使用寿命。箱体顶部设置有观察盖板与透气帽，既可以方便日常运维时检查内部齿轮啮合状态、补充润滑油，也能平衡箱体内外气压，避免长时间工作后箱内温度升高、气压增大导致的密封件失效问题。安装时需要注意箱体底部的安装孔位尺寸，

　　预留足够的安装操作空间，输入轴与原动机输出轴、输出轴与工作端输入轴需要保证同轴度误差在允许范围内，避免额外的径向载荷作用在轴伸处，导致轴承过早磨损、轴件出现疲劳断裂。整体结构经过强度校核，各级齿轮的重合度、轴系的临界转速均满足连续重载运行要求，传动过程中振动小、噪音低，可适应长时间连续运转的工业作业环境，能够为各类需要减速增扭的工业设备提供稳定可靠的动力传输支撑。
