楔形流线型模拟车气动仿真结构设计

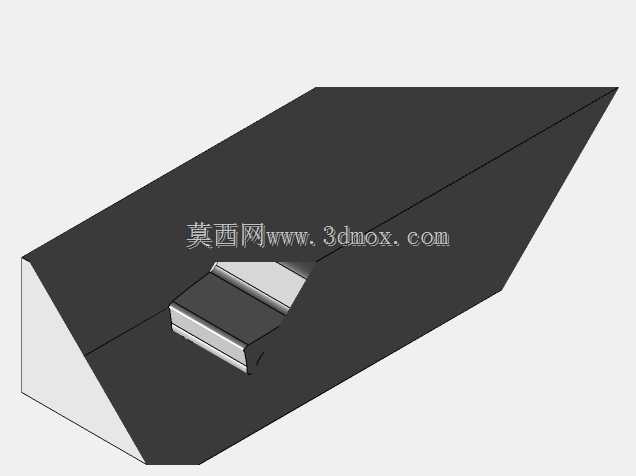

　　这款楔形车体结构的设计初衷，是面向低速气动验证场景的教学与基础试验需求，整体采用大倾角楔面构型，从车头端到车尾端形成连续无突变的斜向切面，能够在流体域计算中有效引导气流沿车体上表面平顺流动，减少气流在车体尾部的分离涡尺度，降低基础压差阻力。在实际应用场景中，这类简化构型的模拟车常被用于高校流体力学课程的验证试验、基础CFD仿真流程的教学演示，也可作为小型风洞试验的标准验证件，用来校准风洞流场均匀度、验证仿真计算的边界条件设置合理性。从结构设计思路来看，车体主体采用一体化实心构型，没有额外的外露凸起部件，轮组位置做了内嵌式台阶处理，既保留了车辆的基础形态特征，又最大程度消除了附加结构对气动计算结果的干扰，让仿真分析可以聚焦于楔面角度、

　　车体长宽高比例对气动阻力、升力系数的影响规律。在尺寸边界的设定上，车体整体长宽比控制在3:1左右，楔面与水平面的夹角取15度，这个角度区间是低速工况下平衡气动阻力与车体内部可用空间的常用取值，内嵌轮腔的台阶高度控制在车体总高度的1/6位置，既能够模拟真实车辆轮组区域的气流扰动特征，又不会因为台阶深度过大导致局部气流分离提前发生。做这类结构的三维建模时，需要重点保证楔面的平面度公差，曲面拼接处不能出现微小的台阶或褶皱，否则在流体网格划分时会在局部产生畸变网格，直接影响气动仿真的计算收敛性与结果精度；轮腔位置的直角棱边可以根据试验需求做微小的圆角处理，用来对比锐边与圆角结构对局部流场的影响差异。在气动仿真的前处理阶段，

　　这类简化模型可以大幅降低网格划分的工作量，不需要处理复杂的车身曲面缝隙、外露附件的细节特征，能够快速完成不同楔角、不同车体长度下的阻力系数对比计算，非常适合用来做气动优化的基础参数敏感性分析，帮助设计人员快速掌握车体外形参数对气动性能的影响规律，为后续更复杂的实车外形设计积累基础数据。
