小型轻便式民用钻井打井设备结构设计

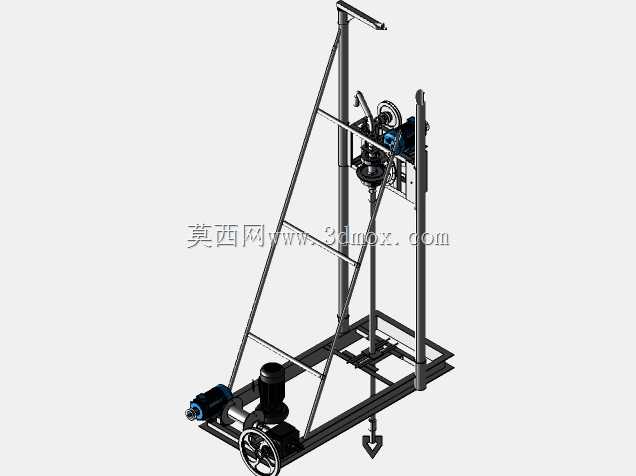

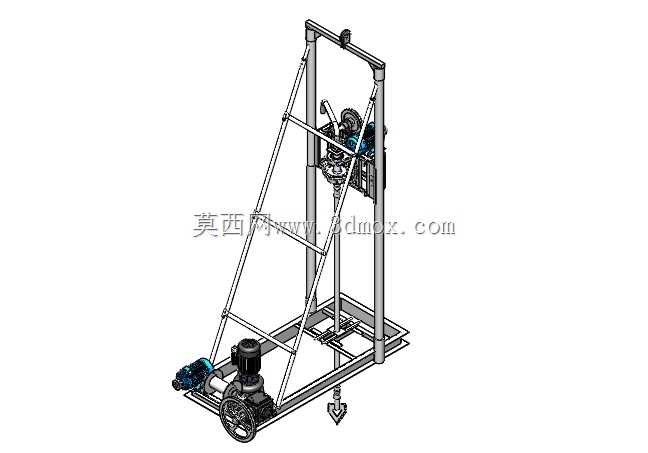

　　这款小型钻探设备主要面向民用浅水井施工作业场景，适配农村散户饮水井开挖、小型农田灌溉井钻进、庭院浅层取水作业等工况，相比大型车载钻井设备，它无需宽阔作业场地，在乡村狭窄院落、山地零散地块都能完成布设，转场时可拆分后由普通农用三轮车转运，适配交通不便的山区、丘陵区域作业需求。设备采用框架式立式结构设计，两根平行竖向立柱作为钻进进给的导向承载主体，后侧搭配斜向支撑型材形成三角稳定结构，底部焊接矩形安装底座，作业时可通过地脚螺栓固定在硬化地面，也可搭配压重块抵消钻进反扭矩，无需浇筑混凝土基础，大幅缩短进场准备周期。动力单元采用分体式布局，主钻进驱动电机安装在滑台总成上，通过减速机构带动钻杆旋转，

　　进给系统依靠底部的卷扬机构配合滑轮组实现滑台的升降，可根据不同土层硬度调整进给压力，遇到卵石层时可配合冲击机构完成破碎作业，最大钻进深度适配民用浅层取水的常规深度范围，可覆盖多数区域地下含水层的埋深需求。结构设计上充分考虑野外作业的维护便利性，所有传动部件都采用外露可拆式安装，钻杆接头采用标准梯形螺纹，可快速接长钻杆，导向滑套采用耐磨铜套材质，磨损后可单独更换无需更换整根立柱，底部集成的泥浆泵接口可直接连接常规泥浆管路，无需额外改装适配。安装边界方面，设备整体占地尺寸控制在小范围作业面内，竖向作业高度满足单根钻杆接长的行程需求，作业时前端预留足够的钻杆操作空间，后侧支撑距离墙体或障碍物仅需少量余量即可完成架设，

　　供电适配民用三相或单相供电场景，无需专用工业供电线路。整体结构没有冗余的装饰性设计，所有型材、传动件都选用常规工业标准件，建模时完整还原了各部件的装配关系，包括螺栓连接位置、滑轮绕绳路径、减速箱内部齿轮啮合的空间避让，滑台的行程限位位置也做了准确还原，可直接用于设备的加工出图参考，也可作为同类小型钻探设备的结构改型基础，针对不同钻进工况调整立柱高度、动力头功率时，可直接在现有模型基础上修改参数，减少重复建模的工作量。
