带驱动结构工业旋转给料阀

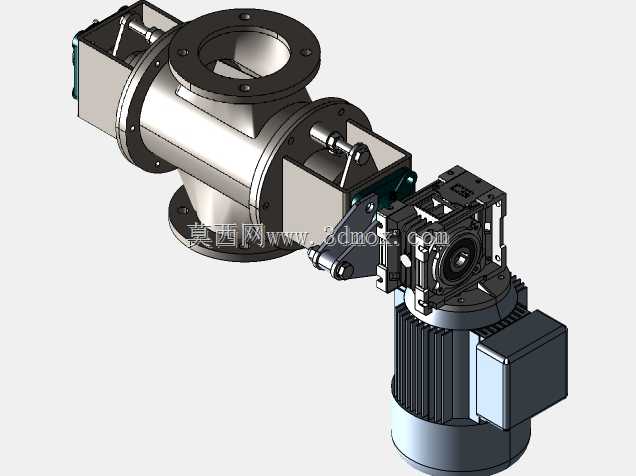

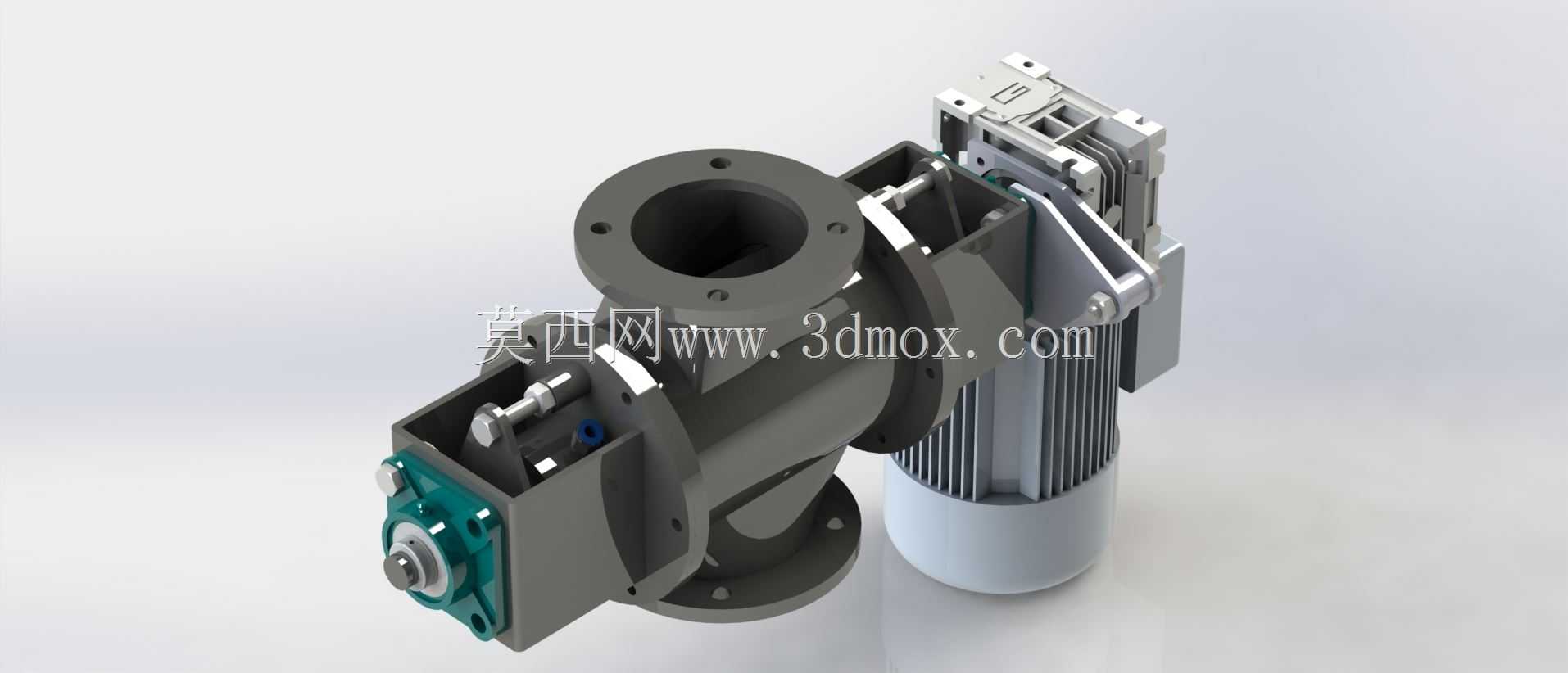

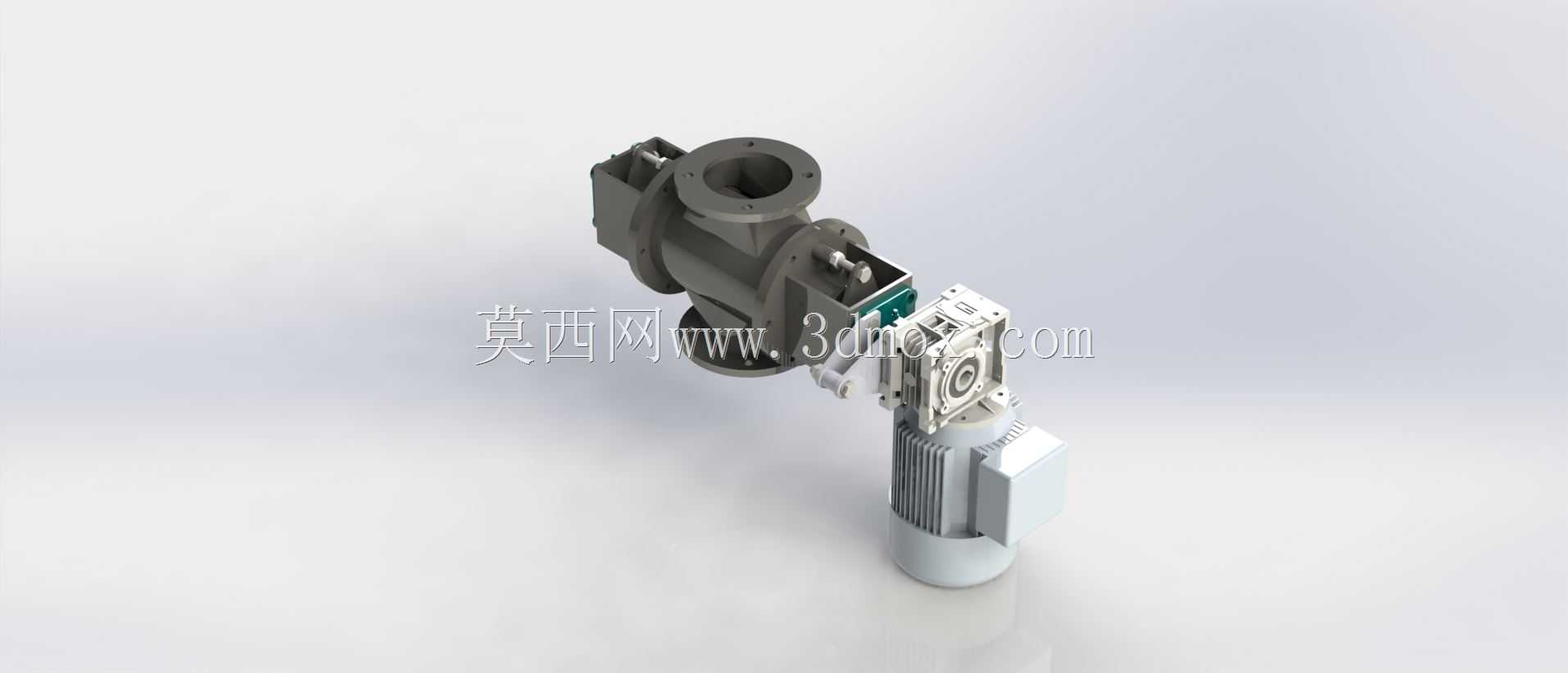

　　这款带直连驱动结构的旋转阀，是粉体气力输送、除尘排灰系统里的核心气锁卸料部件，日常在粮食加工的粉料输送线、化工粉体投料工段、燃煤电厂除尘灰斗排料口、建材行业水泥生料输送环节都能见到它的身影，核心作用是在上下腔体存在压差的工况下，稳定均匀输出物料，同时阻断上下腔的气流串通，避免输送系统风压失衡影响整条线的运行效率。从结构设计来看，这款阀采用侧装直连驱动的布局，驱动单元与阀体通过支架刚性连接，转子轴与驱动输出端直连，省去了链传动、皮带传动的冗余结构，既压缩了整机的安装占用空间，也减少了传动环节的功率损耗与日常维护点，适合安装空间局促、现场维护条件有限的工段。阀体的上下法兰采用标准圆形法兰接口，法兰端面预留了均匀分布的螺栓过孔，

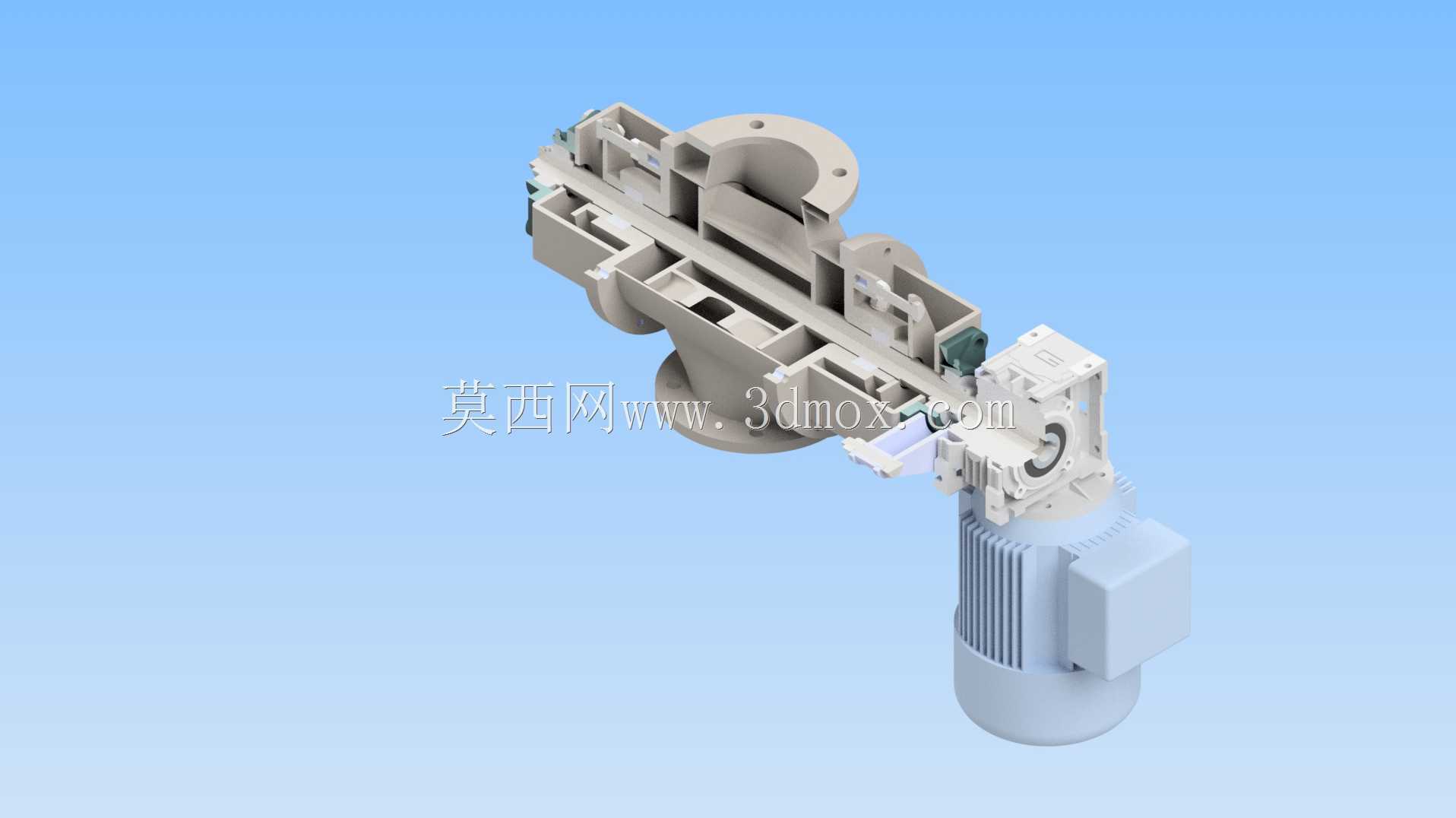

　　对接安装时可直接与上下游料斗、输送管道的法兰配对，不需要额外制作过渡连接段，能大幅缩短现场安装的施工周期。阀体的转子与壳体内腔采用精密间隙配合，加工时严格控制转子叶片与壳壁的单边间隙在0.1-0.2mm区间，既保证转子转动时不会与壳体发生刮蹭卡滞，又能将上下腔的气体泄漏量控制在允许范围内，实现可靠的气锁效果。端盖位置设置了独立的轴承安装腔与密封结构，将轴承与物料输送腔完全隔离，避免细粉料进入轴承滚道造成磨损，同时端盖采用快拆式螺栓固定，需要清理腔体积料、更换易损密封件时，不需要将整个阀体从管线上拆下，拆开侧端盖即可完成维护作业。驱动单元选用标准立式减速电机，输出转速匹配常规给料需求的20-30r/min区间，可根据实际物料的流动性、

　　给料量需求调整转速，实现连续均匀的给料控制。阀体的进出口采用上下同轴的法兰布局，物料依靠自重落入阀腔后，被转子叶片分隔成多个独立的料腔，随着转子转动匀速输送到下侧出口，整个给料过程连续平稳，不会出现物料冲击、给料忽大忽小的问题，对于流动性较差的细粉、含少量颗粒的物料也能稳定输送，不会出现卡料、堵转的情况。在安装边界上，这款阀的驱动单元侧向伸出，安装时需要在阀体侧方预留足够的电机接线、检修空间，同时要保证阀体安装时的同轴度，避免法兰对接错位造成额外的管路应力，影响设备的长期运行稳定性。
