600宽段式辊道输送设备结构设计

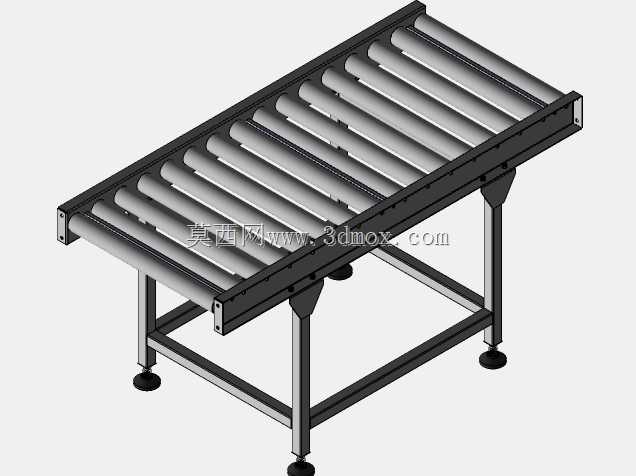

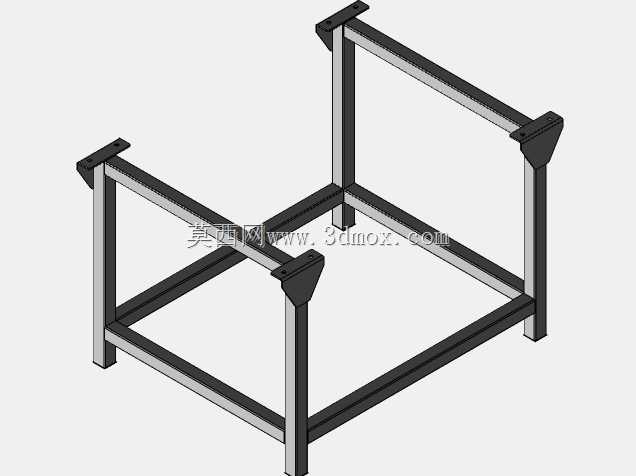

　　在离散制造车间的物流转运环节，短距离定点物料输送一直是影响产线节拍的关键节点，这款辊道输送结构的设计初衷，就是解决规整箱体、工装托盘、加工半成品在相邻工位间的平稳转运需求，适配电子组装、小件机加工、包装工序间的物料传递场景，无需额外复杂的辅助接驳结构，可直接对接工位工作台或者上下料点位。从结构设计逻辑来看，这款设备采用框架式承载主体，辊筒沿输送方向等距排布，辊面处于同一水平基准面，保证物料放置后不会出现倾斜卡滞的问题，框架主体采用标准型材拼接成型，既保证整体结构刚性，也方便后期根据现场布局调整长度段数，不需要整体重新加工主体结构。设备的外形尺寸边界为600x1500x800mm，其中600mm为辊道有效输送宽度，

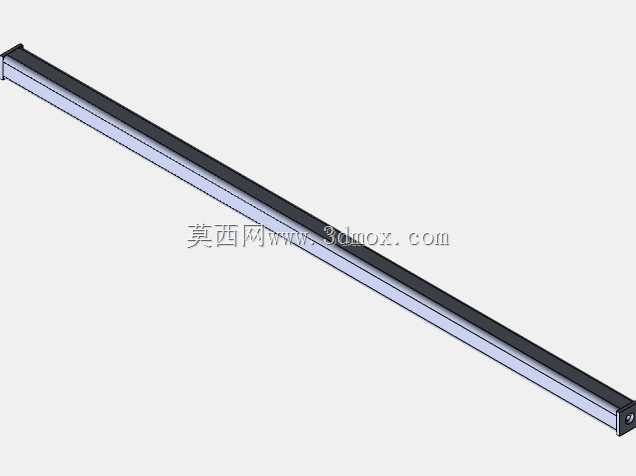

　　可适配宽度在550mm以内的各类托盘、周转箱输送，不会出现物料侧边剐蹭框架的问题；1500mm的总长度属于短距离输送段，可单段独立使用，也可多段拼接组成更长的输送线体，拼接时仅需对齐相邻段的辊面高度，通过连接角件固定即可完成组装；800mm的总高度匹配常规站立作业的工位高度，操作人员无需弯腰或者抬手即可完成物料的取放，符合人机工程学的作业要求，降低长时间操作的疲劳感。功能特性上，这款辊道结构可根据实际使用需求选择无动力或者动力驱动形式，无动力状态下依靠人力推送物料即可完成转运，适合工位间距短、物料重量较轻的场景，动力版本则可通过端部链轮或者同步带带动所有辊筒同步转动，实现物料的自动输送，输送速度可根据产线节拍调整，

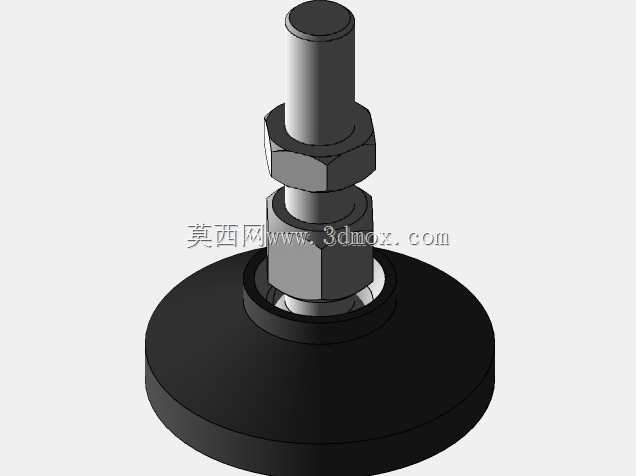

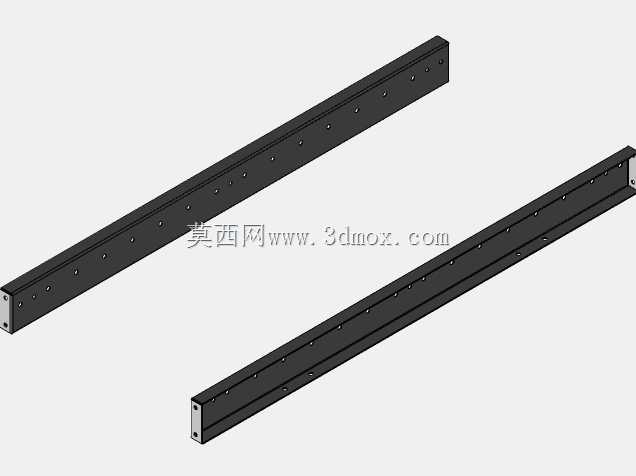

　　不会出现物料堆积或者输送过快掉落的问题。辊筒的间距设计经过载荷校核，常规重量在50kg以内的物料放置时，至少有三根辊筒同时接触物料底部，避免单个辊筒受力过大出现变形，同时辊筒端部采用标准轴承座安装，转动阻力小，长时间使用也不会出现卡滞异响，后期维护仅需更换磨损的单个辊筒即可，不需要拆解整段设备。在安装适配方面，设备底部预留了脚轮或者可调脚杯的安装位，若需要经常调整线体位置可安装万向脚轮带刹车，固定工位使用则安装可调脚杯，可根据地面平整度调整整体高度，保证辊面水平，避免物料出现自行滑动的问题。框架侧边预留了传感器、挡停机构的安装槽位，后期升级自动化产线时，可直接在对应位置加装光电传感器、阻挡气缸，实现物料的到位检测、定点挡停，

　　不需要额外在框架上打孔焊接，降低产线升级的改造成本。这类辊道输送结构相比皮带输送，更适合输送底部坚硬、有一定重量的工装件，不会出现皮带划伤、磨损掉屑的问题，日常清理也更加方便，散落的加工碎屑、包装废料可直接从辊筒间隙掉落，不会积存在输送面上影响物料输送。
