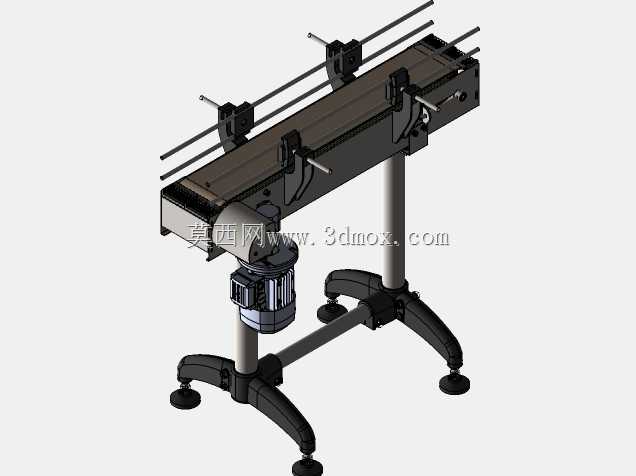

窄幅模块化皮带输送设备结构设计

　　这款窄幅模块式输送结构，主要面向电子组装、小件零部件分拣、轻工产品包装等工位间距紧凑的生产场景设计，区别于常规大宽度皮带输送机，其200mm的窄带幅面能够精准适配小尺寸工件的单队列输送需求，避免工件在输送过程中出现偏移、堆叠的问题，在3C电子零部件加工、小型五金件工序流转、医药包装线的工位衔接场景中，能够最大化利用车间横向空间，减少无效占地。从设计思路来看，整机采用模块化拼接逻辑，机架主体采用标准铝型材搭建，所有连接点位均采用通用紧固件锁附，无需定制焊接件，使用者可根据实际产线长度需求增减中间段机架模块，单段标准模块长度统一，现场安装时无需二次裁切加工，能够大幅缩短产线搭建的周期。输送面的高度设定为800mm，

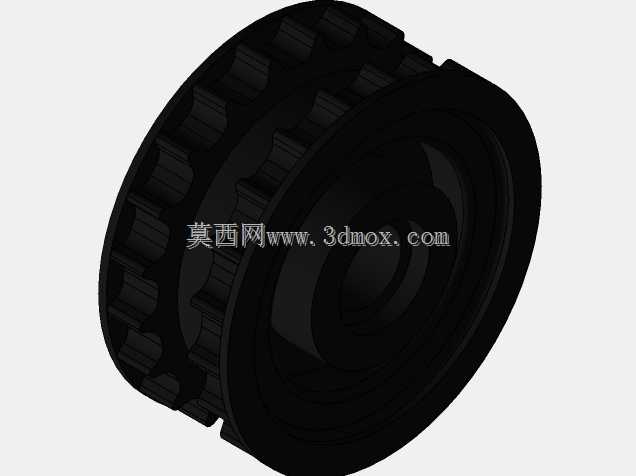

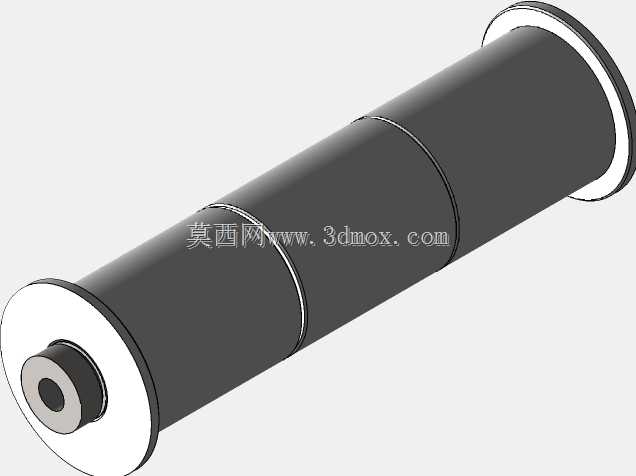

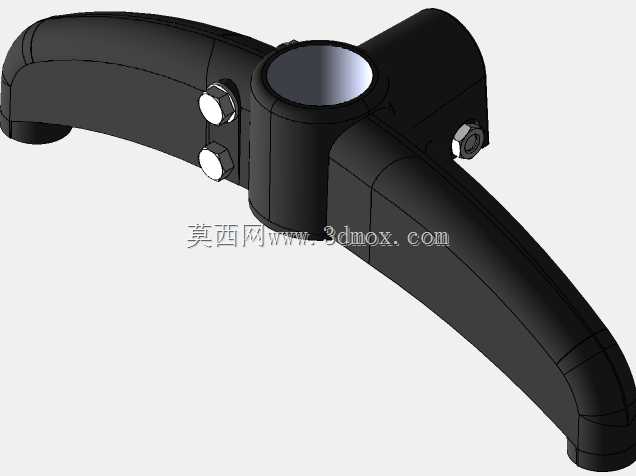

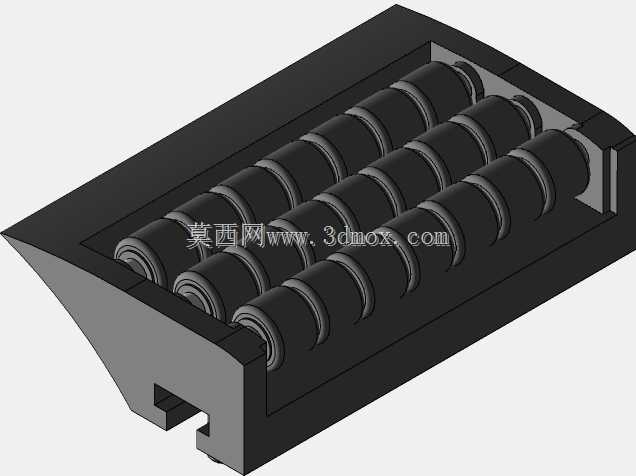

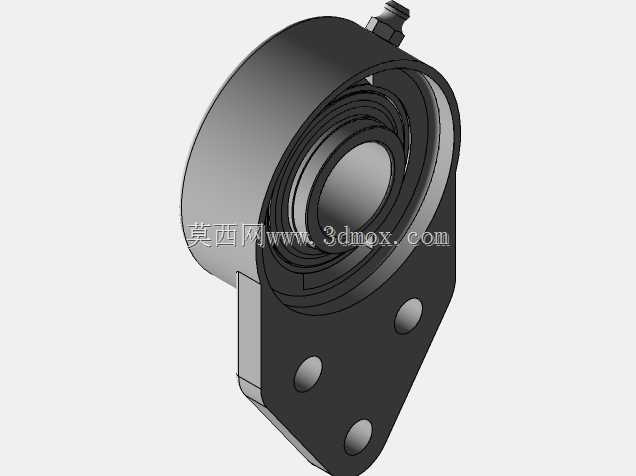

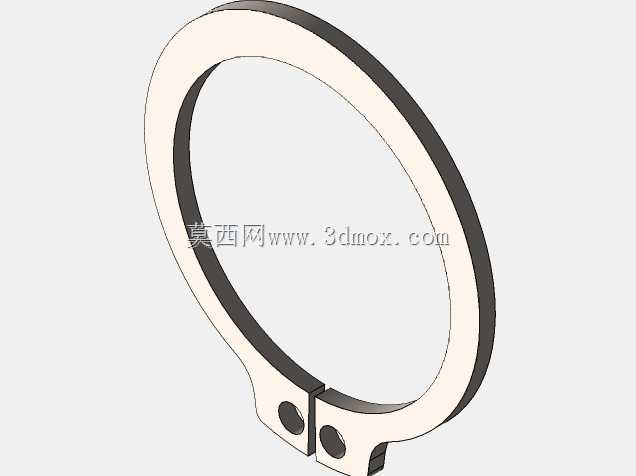

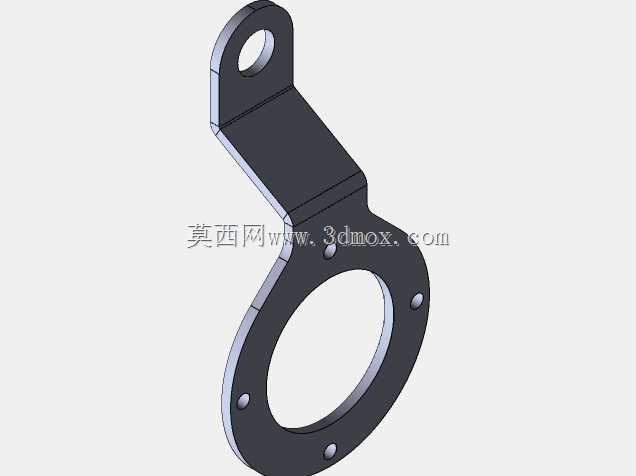

　　刚好匹配多数站立作业工位的操作高度，工人无需弯腰或抬臂即可取放输送面上的工件，若需对接不同高度的加工设备，可通过调整机架底部的脚杯支撑实现±50mm范围内的高度微调，适配不同设备的进料口高度差。设备的驱动端布置在机架尾部，采用内置式电机安装结构，避免电机外凸占用额外的横向空间，驱动辊与张紧辊采用同轴度定位设计，皮带运行过程中不会出现跑偏问题，日常维护时仅需松开尾部张紧螺栓即可快速更换皮带，无需拆解整体机架。整机长度方向的总尺寸为1000mm，属于短距离工位衔接的标准段规格，可单独作为单工序的工件中转台使用，也可多段拼接组成长距离输送线，段与段之间的衔接处采用错位搭接结构，不会出现工件卡滞的缝隙。输送面下方预留了传感器安装槽位，

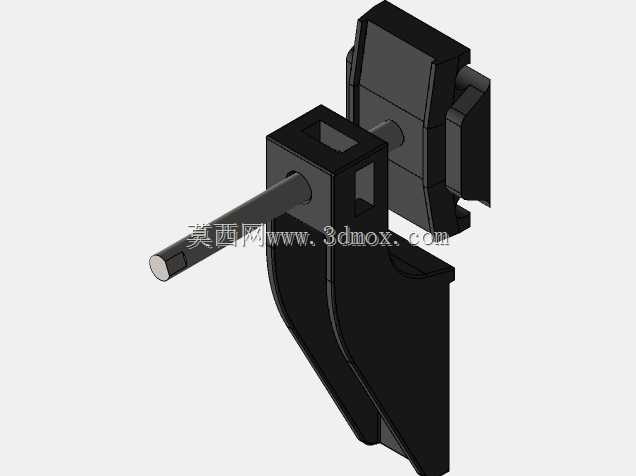

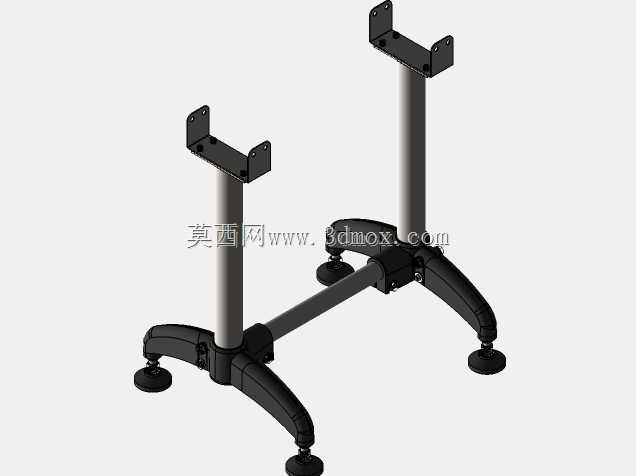

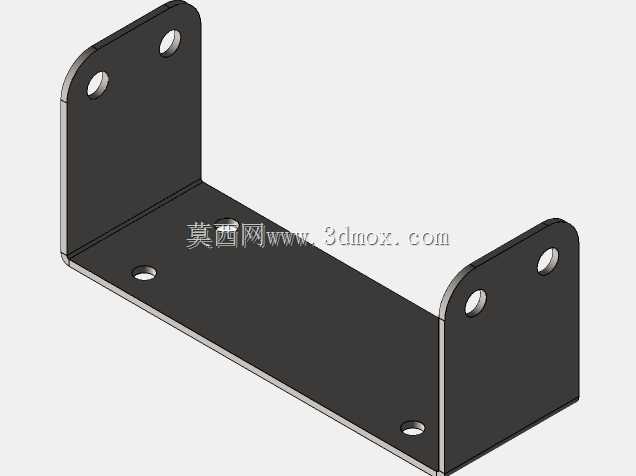

　　可根据实际使用需求加装光电检测、计数、定位挡停等组件，无需额外在机架上打孔加工，适配自动化产线的升级改造需求。两侧的机架护栏采用可拆式设计，当输送带托盘的工件时可快速拆除护栏，满足不同形态工件的输送要求，护栏高度可根据工件堆叠高度进行三档调节，避免较高工件在输送过程中从侧面滑落。从安装边界来看，设备底部的四个支撑脚座的安装孔位间距为900*150mm，固定时仅需在地面对应位置打膨胀螺栓即可完成固定，若需移动工位也可更换为福马轮支撑，实现整机的灵活移位。整机的所有转动部位均做了防卷入防护设计，驱动端与张紧端的辊轴外侧都加装了可拆卸的防护盖板，避免车间杂物或者操作人员衣物卷入转动结构，符合生产车间的安全规范要求。
