车间轨道导引RGV物流搬运设备结构

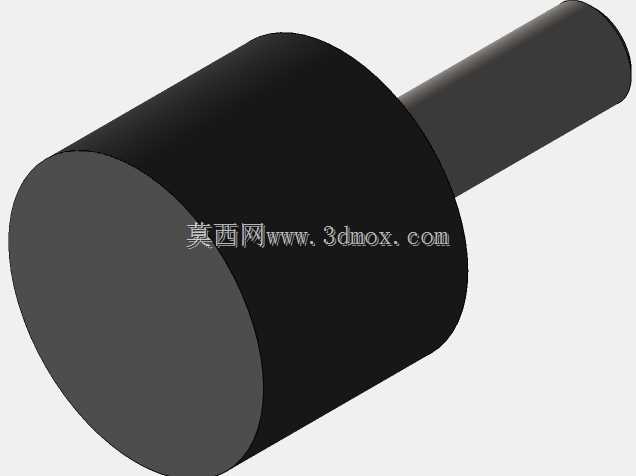

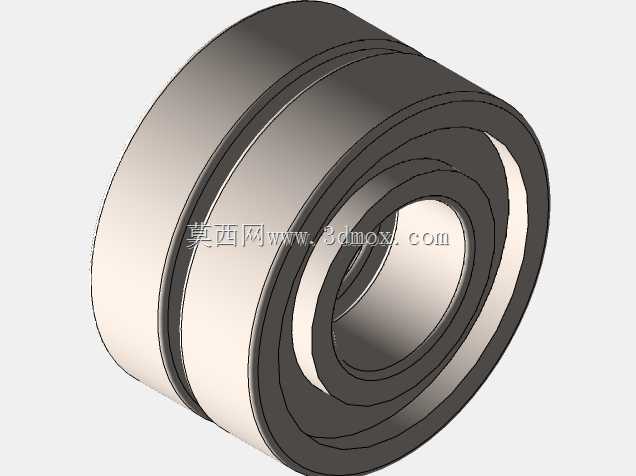

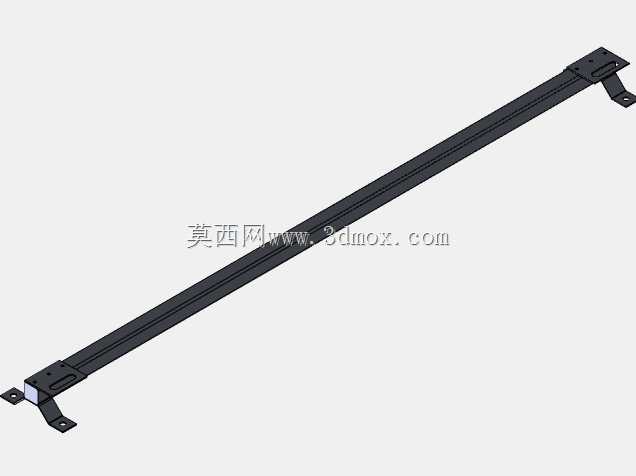

　　这套RGV轨道导引搬运设备的三维结构，主要面向离散制造车间的线边物料转运、立体仓库出入库接驳、自动化产线工序间工件输送场景设计，可适配多工位并行的生产布局，替代传统人工叉车完成重载工件的定点往复输送，减少车间内物流通道的人员通行风险，同时匹配整厂MES系统的调度指令，实现输送节拍与产线生产节奏的精准同步。从结构设计逻辑来看，整车采用低位承载的框架式车体结构，额定承载上限可达1000千克，车体底部的行走轮组适配标准地埋式或地面铺设的专用轨道，轮组侧方设置导向轮结构，避免行走过程中出现车体偏移、脱轨风险，行走驱动单元采用集成式减速电机直驱方案，传动链路短，后期维护时可直接整体拆换驱动模组，无需拆解整车承载框架。

　　车体上表面预留标准化的工装安装接口，可根据实际输送需求搭载辊道输送面、链条输送面、托盘定位台或者工件顶升机构，无需改动主车体结构即可完成不同输送场景的适配，设计阶段就考虑了不同行业的通用化需求，主框架采用型钢焊接后整体去应力加工，保证长期重载运行下的结构形位公差稳定，不会因长期交变载荷出现框架变形导致的行走卡滞问题。安装边界方面，整车宽度适配车间常规1.2米宽度的物流通道，轨道铺设时的水平度公差控制在每米1毫米以内即可满足运行精度要求，车体两端设置机械式防撞挡块与电气限位触发结构，即使出现调度信号异常的情况，也能通过硬接触防撞避免设备冲出轨道造成安全事故。走线方式采用车体侧方拖链内置布线，所有动力、信号线缆都收纳在拖链内部，

　　避免车间内金属切屑、油污掉落造成线缆破损，车体上的传感器安装位都预留了可调节的长圆孔，现场安装时可根据实际工位的检测需求微调传感器位置，无需在现场重新钻孔加工。在产线布局适配中，这类RGV可实现多车同轨道调度，通过地面设置的位置识别码块完成各工位的精准停靠，停靠重复精度可控制在±2毫米以内，能够直接对接加工设备的上下料口，无需额外增设二次定位机构，对于多工序串联的机加工产线、装配产线来说，可大幅减少线边的暂存区面积，让整个生产物流路径更紧凑，不同工序间的工件等待时间也能进一步压缩。
