模制啤酒容器用精密注塑模具结构

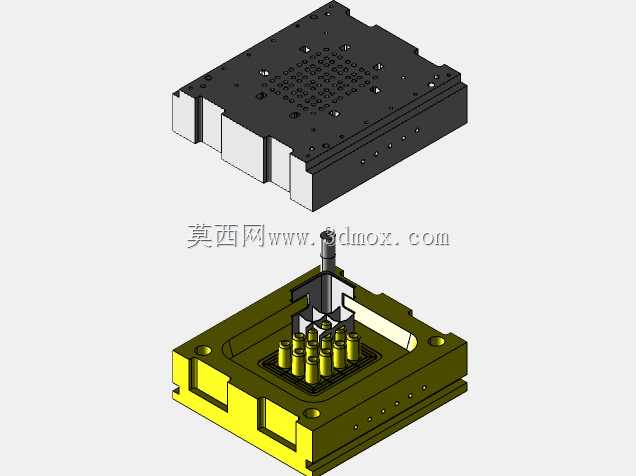

　　这套模具针对带阵列柱状结构的篮状注塑件设计，主要应用于餐饮配套、酒水周转场景的塑料容器批量成型生产，对应成型件为盛装啤酒相关器具的镂空篮体，日常可用于酒吧、餐饮门店的啤酒杯收纳、周转配送，也可适配家用冷藏场景的饮品置物需求。从结构设计来看，模具采用标准两板模模架布局，定模侧设置整体式型腔，表面加工对应篮体外壁的镂空纹理成型区域，型腔周边均匀布置冷却水道，确保注塑过程中型腔各区域温度均匀，避免成型件出现翘曲、缩痕缺陷，水道距离型腔壁的距离控制在12-15mm区间，兼顾冷却效率与模架结构强度。动模侧设置阵列式型芯结构，对应成型件内部的柱状支撑位，每个型芯周边预留0.02mm的排气间隙，避免填充过程中柱位出现困气烧焦问题，

　　型芯与动模板的配合采用H7/m6过渡配合，保证长期生产过程中型芯不会出现偏移，确保成型件柱位的位置度公差控制在0.05mm以内。模具的导向系统采用四组导柱导套配合，导柱设置在动模侧，导套嵌入定模板内，导柱端部做15度导入倒角，合模过程中可实现自动导正，避免定动模错位擦伤型腔表面。浇注系统采用侧浇口进料，浇口设置在篮体侧壁非外观面位置，浇口宽度3mm、厚度0.8mm，填充过程中熔料可平稳填充整个型腔，填充完成后浇口残留可通过人工快速修剪，不会影响成型件外观质量。顶出系统采用顶针+推板组合顶出结构，推板对应篮体的边缘位置，顶针布置在各柱位的底部，开模后顶出动作同步作用在成型件的边缘与内部柱位，避免顶出过程中成型件出现变形、顶白缺陷，

　　顶出行程设置为80mm，可保证成型件完全脱离型芯，方便机械手取件或人工取件。安装边界方面，模架整体外形尺寸适配160T规格注塑机的拉杆间距，模具总厚度符合注塑机的最小模厚要求，定位圈直径采用标准100mm规格，浇口套球面半径匹配注塑机喷嘴SR15的尺寸，上机安装时可快速完成定位对接，无需额外加工适配零件。模具的分型面贴合篮体的最大轮廓线设置，分型面周边做0.02mm的溢料槽，避免合模时分型面出现飞边，减少后续成型件的修剪工作量。
