交流稳压器层叠式安装承载篮结构

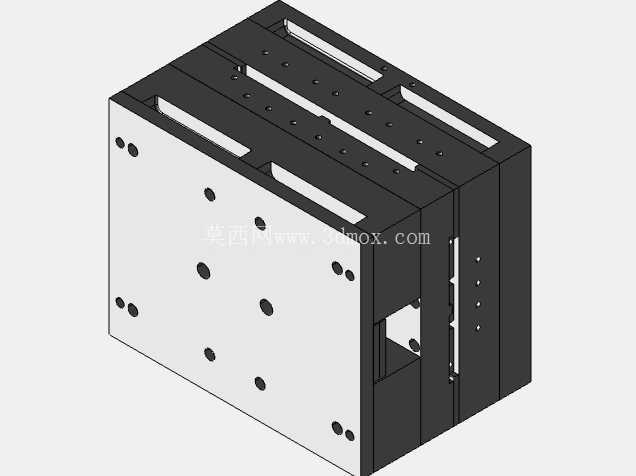

　　在交流稳压供电设备的内部装配场景中，这类层叠式承载篮是核心的结构支撑构件，主要承担功率模块、整流单元、滤波组件等核心电气元件的分层固定与排布功能，区别于传统的一体式焊接机架，这种分体篮式结构能够根据不同功率等级的稳压器配置，灵活调整内部层板的间距与安装点位，适配不同尺寸的电气元件装配需求，在中小功率交流稳压器的批量生产装配线中应用十分广泛。从结构设计逻辑来看，该构件采用黑白双色钣金拼接的设计思路，主体承载面为镀锌钢板材质的浅色安装面板，面板上预先加工了多组不同孔径的安装孔位，孔位排布严格遵循电气元件的通用安装尺寸规范，既包含适配大功率器件固定的大直径沉头孔，也预留了小型控制板、接线端子排安装的小直径螺纹底孔，

　　无需二次打孔即可完成常规元件的固定，大幅减少装配环节的二次加工工作量。侧面的深色结构件为折弯成型的支撑侧板，侧板上开设的多组长条形通槽，一方面是为了给层叠安装的功率模块留出散热风道间隙，避免元件工作时热量在封闭腔体内积聚，另一方面长槽也可作为层板位置调整的导向槽，装配时可根据元件的实际高度快速调整层板的固定位置，无需重新设计加工侧板。构件的侧边预留了与稳压器主框架对接的安装缺口，缺口位置与主框架的定位凸台完全匹配，装配时可直接卡入定位后通过紧固件锁紧，能够有效控制整体装配的形位公差，避免多模块堆叠后出现安装偏斜、对接错位的问题。从安装边界尺寸来看，该承载篮整体为方正的箱式层叠结构，整体长宽尺寸适配主流的壁挂式、

　　柜式交流稳压器的内部安装腔尺寸，安装面板的平面度控制在0.1mm以内，保证安装在其上的功率器件与散热面能够完全贴合，降低热阻提升散热效率；侧板的折弯边设置了加强翻边结构，在板材厚度不超过2mm的前提下，整体承载强度可满足单篮承载15kg电气元件的使用需求，不会因为长期承重出现变形垮塌的问题。在实际使用过程中，这种篮式结构还能够实现电气元件的模块化预装，生产环节可先将各个功能模块预先固定在单独的承载篮上，完成模块单独测试后再整体装入稳压器主框架，相比传统的逐件在机架内装配的模式，能够将单台设备的装配工时缩短40%左右，同时后期维护时也可单独抽出故障模块对应的承载篮进行检修，无需拆解整台设备的内部走线，大幅降低运维的难度。

　　结构设计时还充分考虑了电磁屏蔽的需求，相邻层的承载篮侧板在拼接后会形成连续的金属屏蔽面，能够有效阻隔不同功率模块之间的电磁干扰，避免稳压控制回路受到功率器件的电磁影响出现采样偏差，保证稳压器的输出电压稳定性。侧板上的小孔位为走线固定孔，可配合扎带将内部连接线束规整固定在侧板内侧，避免线束杂乱堆积影响风道流通，也能防止设备运输过程中线束晃动拉扯导致接线端子松脱。整体结构没有多余的冗余设计，所有的孔位、槽口、折弯结构都对应明确的装配或功能需求，在保证结构强度与安装灵活性的前提下，尽可能压缩了构件本身的占用空间，能够给内部电气元件留出更多的安装与散热空间，适配交流稳压器小型化、高功率密度的设计发展趋势。
