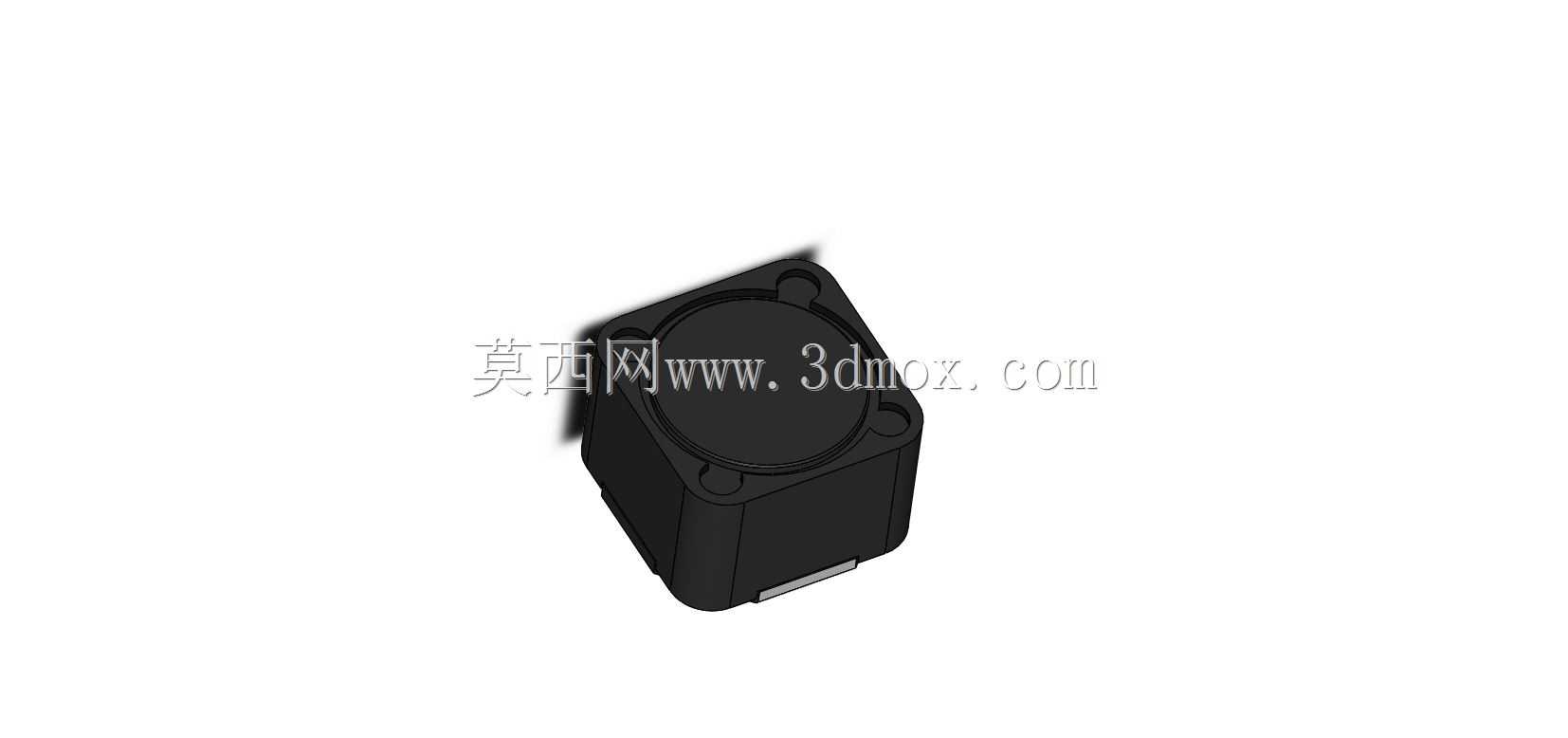

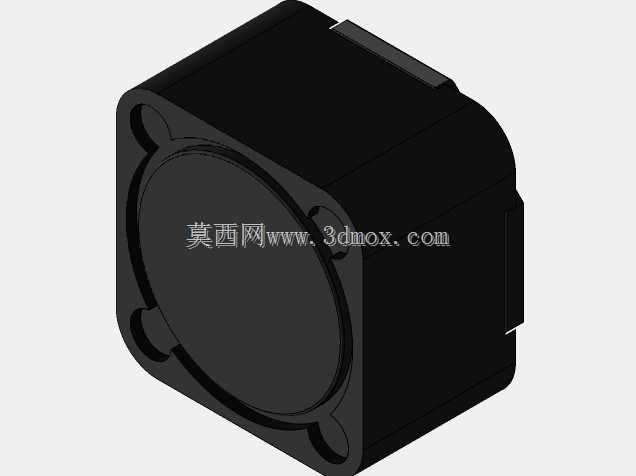

12x12x7.8规格贴片式功率电感器结构设计

　　在消费类电子、通讯终端设备的PCB板级设计中，板载功率电感的选型与安装匹配度，直接决定了DC-DC转换回路的纹波抑制效果与整机空间利用率，本次呈现的12x12x7.8规格功率电感结构，正是针对高密度贴装场景下的大电流电感应用需求完成的结构建模。从实际应用场景来看，这类尺寸的功率电感常被用于便携通讯设备的电源管理模块、小型工控板的供电回路、车载低功率电子单元的滤波环节，需要兼顾饱和电流承载能力与贴装后的高度限制，避免与周边结构件、屏蔽罩产生干涉。从设计思路上看，建模过程优先还原了量产贴片电感的实际结构特征：主体采用屏蔽式绕线结构，外部包裹磁性合金屏蔽罩，既可以降低绕组工作时的漏磁对周边敏感器件的电磁干扰，也能提升电感本身的磁芯利用率，

　　在相同体积下获得更高的电感量与饱和电流参数。外形尺寸严格遵循12mm×12mm×7.8mm的边界约束，底部预留标准贴片焊盘位置，焊盘的尺寸与间距完全匹配主流SMT贴装工艺的要求，不需要额外定制钢网即可完成批量焊接，四个边角做了小尺寸的圆弧避让处理，避免贴装过程中吸嘴取料时出现边角卡滞，也能减少回流焊过程中因热应力导致的本体开裂风险。结构上还原了磁芯与绕组的装配关系，屏蔽罩与底部基座的卡扣结构也做了细节呈现，能够直观展示该类电感的装配层级，方便结构工程师在做PCB布局时准确评估元件周边的安全距离，包括焊盘周边的禁布区范围、元件上方的预留高度、与相邻电容、电阻元件的间距要求。对于电源设计工程师而言，该结构模型可以直接导入PCB装配环境，

　　完成整板的3D布局校验，提前发现元件高度超限、结构干涉等问题，减少打样阶段的改版次数；对于磁性元件研发人员而言，该模型的尺寸基准可以作为同规格电感结构优化的参考基准，在不改变安装尺寸的前提下调整内部绕组线径、磁芯配方，实现更高的电流承载能力或更低的直流电阻。需要注意的是，这类屏蔽式功率电感在安装时，要尽量远离板上的霍尔元件、天线等磁敏感部件，模型上标注的本体外形边界已经包含了屏蔽罩的最大外形尺寸，布局时不需要额外预留屏蔽罩的装配公差，直接按照给定的12x12x7.8外轮廓做干涉检查即可，底部焊盘的伸出长度也符合回流焊的工艺要求，能够保证焊接后的焊点强度满足震动环境下的使用需求。
