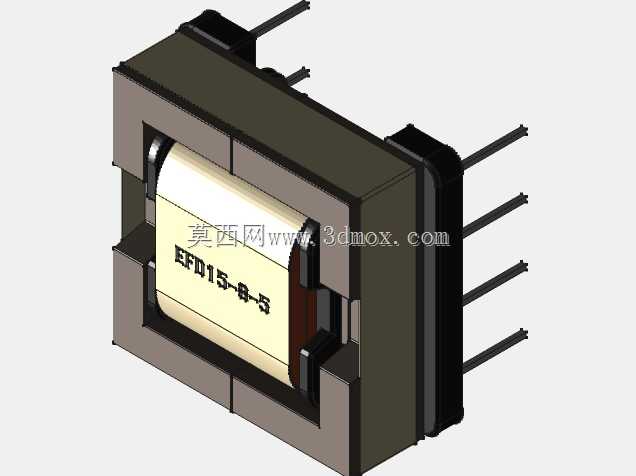

EFD15贴片式高频电子变压器结构设计

　　这款EFD15型高频变压器，是小功率开关电源回路里的核心电磁转换部件，日常在消费类电子适配器、工控板卡辅助供电、通讯终端小功率电源模块里应用极广，主要承担电压变换、输入输出电气隔离、能量耦合传递的作用，能在几十kHz到上百kHz的高频开关工况下稳定工作，相比传统工频变压器体积压缩九成以上，适配当前电子设备小型化、高密度装配的设计趋势。

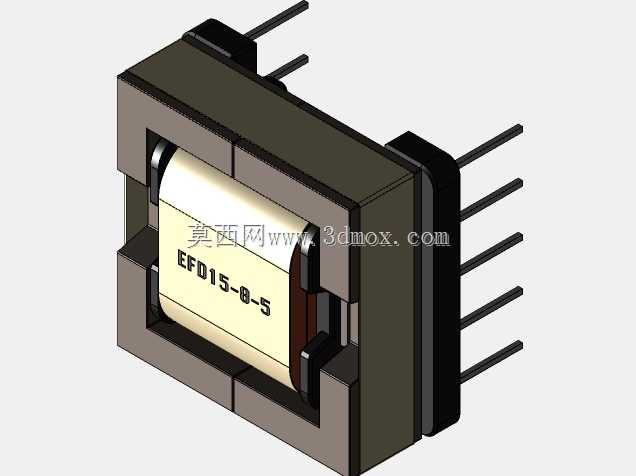

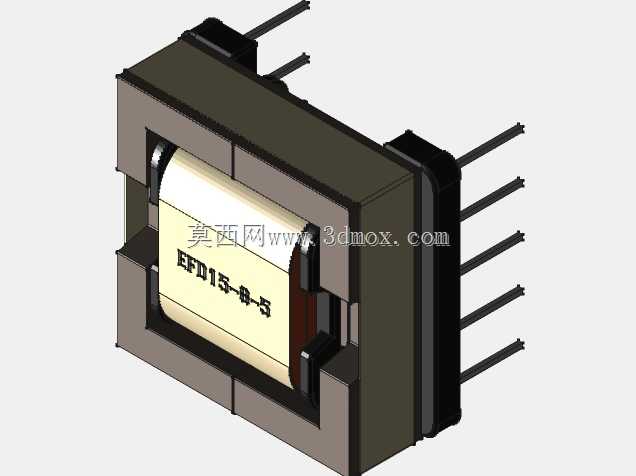

　　从结构设计逻辑来看，整体采用EFD型扁平磁芯配对装配，磁芯中柱预留标准气隙，避免大电流工况下出现磁饱和问题，绕组部分采用多层绝缘线绕制在耐高温骨架上，初次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离，骨架侧边设计有挡墙结构，既可以约束绕线区域边界，也能增加绕组与磁芯之间的绝缘距离，避免高压击穿风险。磁芯装配后通过外围包胶固定，保证磁芯结合面紧密贴合，降低磁阻减少空载损耗。

　　引脚部分采用直插式排布，单侧5引脚另一侧2引脚的布局，完全匹配PCB板上的标准焊盘孔位，引脚伸出长度经过精准核算，既能保证波峰焊时焊锡充分浸润形成可靠焊点，也不会因为引脚过长导致装配后与周边元件产生干涉。整体外形为扁平长方体结构，安装时直接插装在PCB对应位置，不需要额外的固定结构，依靠焊盘焊点即可实现可靠固定，安装边界严格控制在EFD15标准封装尺寸范围内，长宽高尺寸适配小功率电源的紧凑布局要求，不会占用过多板上空间。

　　在实际选型应用中，这类变压器的绕组匝数、线径可以根据具体的输入输出电压参数、额定功率需求做针对性调整，磁芯材质也可以根据工作频率区间选择对应功率损耗等级的铁氧体材料，骨架采用耐高温阻燃工程塑料注塑成型，满足波峰焊时的高温耐受要求，不会出现受热变形、引脚移位的问题。设计过程中需要重点核对引脚间距、磁芯外形与PCB封装的匹配度，同时核算绕组窗口面积是否满足绕线需求，避免出现绕线溢出、装配干涉的问题，还要保证磁芯配对后的气隙一致性，控制批量产品的电感量偏差在合理范围内，保障电源回路工作稳定性。
