格兰富卧式管道离心泵带底座结构

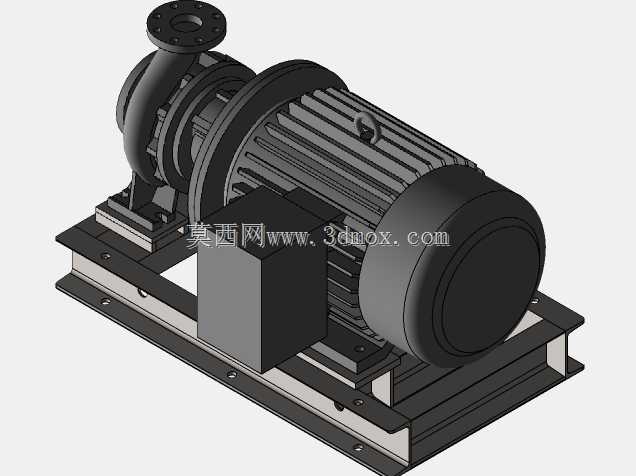

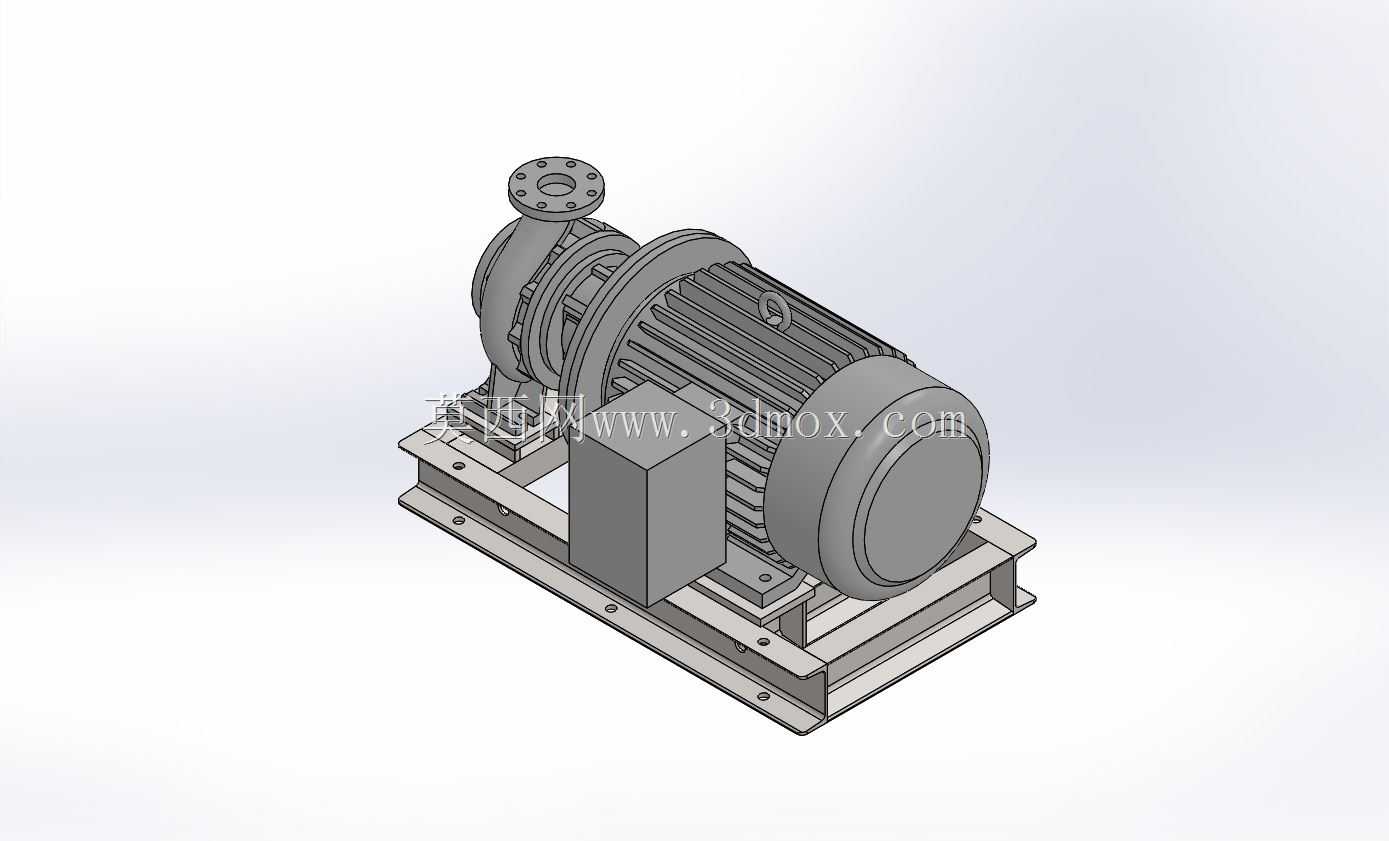

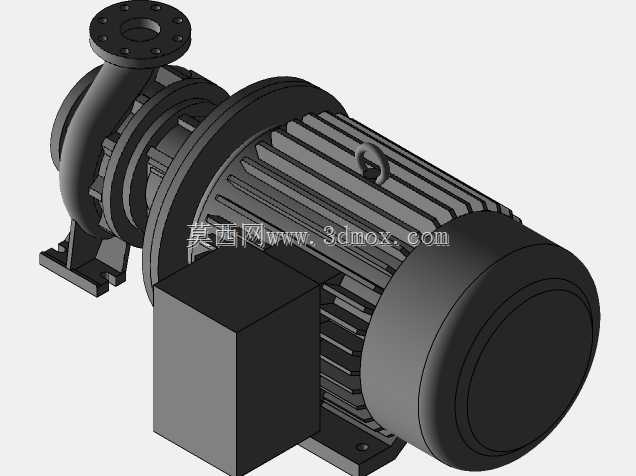

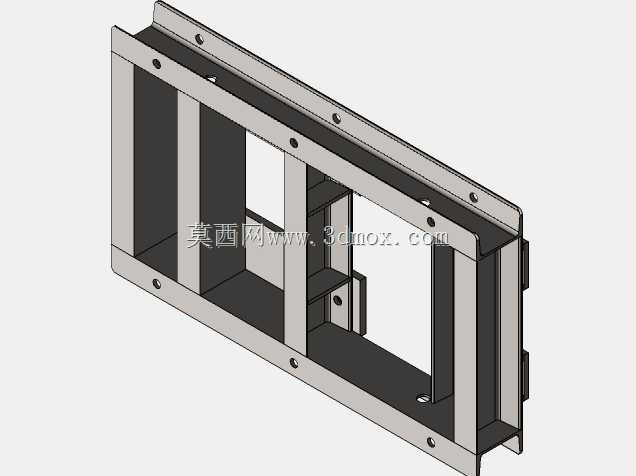

　　这款卧式单级离心泵模型还原了整机带共用底座的完整装配形态，可直接用于给排水系统、暖通循环、工业流体输送场景的方案布局、管路干涉校验与安装空间校核。从结构设计来看，泵体采用端吸顶出的经典管道泵流道构型，进水口与出水口法兰端面保持垂直布局，适配常规水平管路的接驳需求，流道型线经过水力优化，能在额定工况下降低流体紊流损失，减少运行过程中的振动与噪声传递。泵与电机采用共轴直联结构，省去了联轴器传动环节的额外对中工作量，同时缩短了整机轴向尺寸，共用底座采用型钢焊接成型的框架结构，底座上预留了泵体、电机的安装定位孔位，接线盒集成在电机侧方，走线方向可根据现场布线需求调整，避免与周边管路、桥架产生干涉。在安装边界层面，

　　模型完整还原了整机的长宽高外轮廓尺寸，底座安装孔的孔距、孔径均按照实际产品参数建模，设计人员在做厂房布局、泵组基础设计时，可直接提取模型的安装点位坐标，提前规划地脚螺栓的预埋位置，核对泵组周边预留的操作、检修空间，比如泵体侧方的机械密封检修空间、电机尾部的风叶散热间隙，都能在三维环境中提前完成校验，避免现场安装时出现空间不足、管路碰擦的问题。从功能特性来看，该泵型适配清水或理化性质接近清水的介质输送，可用于建筑供水、中央空调水循环、工业冷却系统补水、市政给排水增压等场景，直联结构的传动效率更高，相比带联轴器的长轴泵组，日常维护时无需反复校准同轴度，更换机械密封时只需拆开泵体端盖即可操作，降低了现场运维的工作量。

　　建模过程中对泵体的蜗壳壁厚、电机的散热筋结构、底座的加强筋布局都做了还原，结构设计人员可基于该模型快速改型，调整进出口法兰规格、电机功率等级来适配不同的扬程流量需求，也可直接导入厂区三维布局场景，完成管路系统的整体装配校验，核对泵组与阀门、软接头、管道支架的相对位置，提前规避施工阶段的设计冲突。
