格兰富SQ Flex太阳能泵集成系统结构设计

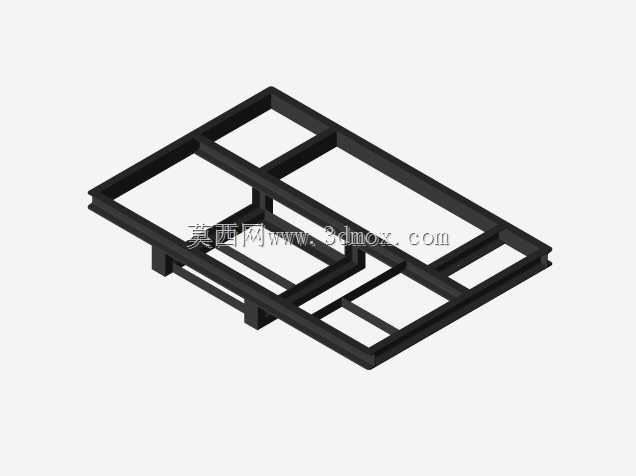

　　这款集成式泵组是面向无稳定电网覆盖区域供水场景开发的双能源提水设备，适配偏远牧区、离网村落、山地农业灌溉、分散式人畜饮水点的供水需求，可在太阳能供电与直流电压供电两种模式下无缝切换运行，无需额外配置复杂的电源切换柜，降低离网场景的设备配套门槛。从结构设计逻辑来看，整套设备采用撬装式集成框架布局，所有核心部件均预装在统一的碳钢焊接底座上，底座预留的安装孔位适配常见的混凝土基础预埋螺栓间距，现场安装仅需完成进出水管路对接与电源接线即可投入使用，大幅缩减现场施工的装配工作量，也避免了散件到场后现场拼装带来的管路同轴度偏差、密封件安装错位等常见问题。核心过流部件采用立式承压罐体搭配卧式过流组件的布局，罐体作为稳压缓冲单元，

　　可抵消太阳能供电时因光照波动带来的泵出口压力脉动，避免供水管网出现频繁的水锤冲击，延长末端用水阀门与管路的使用寿命；配套的电控单元直接固定在罐体侧方的支架上，与泵体、管路的走线全部采用预留穿线孔的暗装布局，既避免户外场景下线缆长期受紫外线照射老化，也减少了外露走线勾挂外物的风险。管路连接全部采用标准法兰接口，进出水口的中心高度与同功率等级常规离心泵的安装尺寸保持一致，可直接替换现有项目中老旧的单能源泵组，无需重新改造现场管路布局。设计过程中对设备的安装边界做了充分校核，整套设备的重心落在底座几何中心范围内，吊装时无需额外配置配重块，底座下方预留的100mm间隙可满足常规叉车的叉齿伸入需求，方便短距离转运；

　　侧面预留的检修空间可满足运维人员单人完成滤芯更换、密封件检修、电气参数调试等常规操作，无需拆解整套设备的外围框架。双能源切换的控制模块内置在电控箱内部，可根据接入电源的功率自动匹配运行模式，当太阳能供电功率满足提水需求时优先使用光伏电力，光照不足时自动平滑切换至外接直流电源，切换过程中不会出现供水中断，也不会对泵体电机产生电流冲击。整套设备的管路布局做了流道优化，弯头全部采用大曲率半径的冲压弯头，减少管路沿程阻力损失，相比同参数的散件拼装泵组，整体运行效率可提升8%左右，适配低功率光伏板供电场景下的提水需求。
