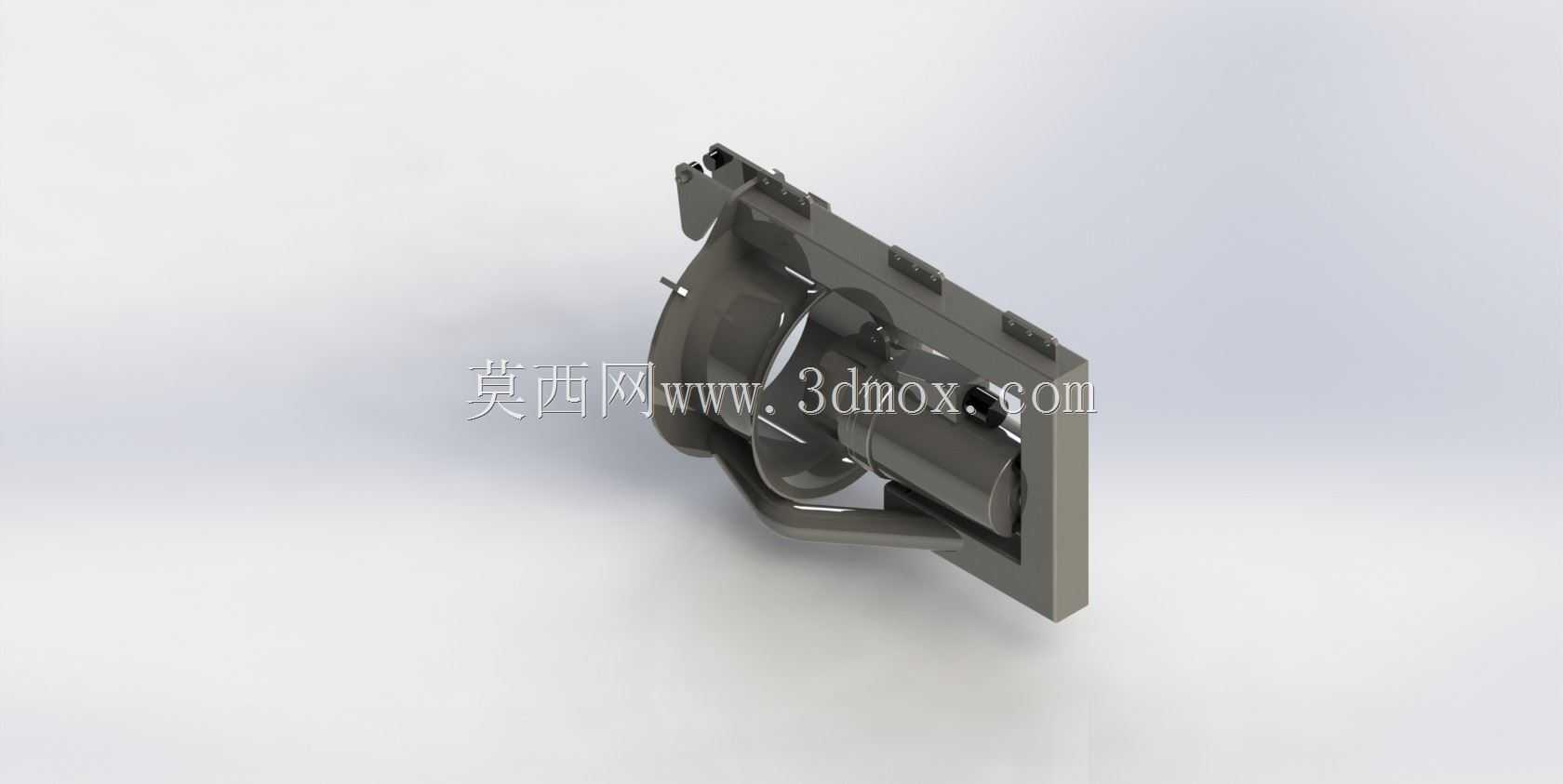

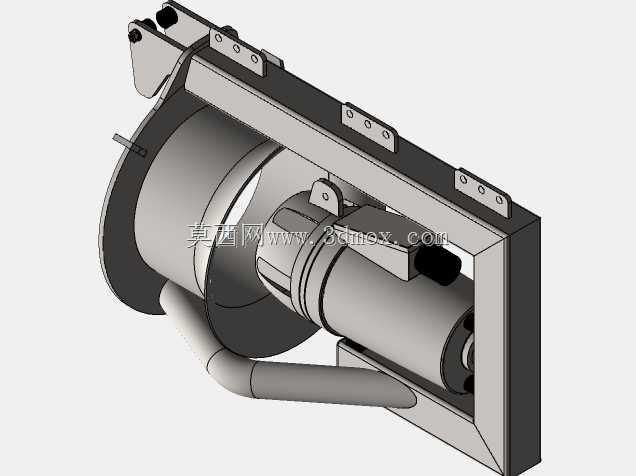

潜水再循环泵SRP70U30U814结构设计

　　这款潜水再循环泵的结构设计，首先围绕浸没式安装的工况边界展开，安装法兰采用方形一体式铸造成型结构，法兰面预留四个对称分布的安装定位凸台，可直接贴合池壁或安装支架的配合面完成固定，无需额外加装转接底座，适配常规水处理池体的侧壁开孔安装尺寸，安装时泵体整体浸入液面以下，进水端直接朝向池内待循环水体，出水端可对接循环管路完成水体输送。从功能实现逻辑来看，该泵核心作用是完成封闭水体的持续循环推流，可应用于小型景观水体循环、工业冷却水池的水温均化、污水处理工艺段的混合液回流等场景，叶轮采用大流道无堵塞设计，可通过水体中直径不超过10mm的软性悬浮杂质，避免常规闭式叶轮易被杂物缠绕卡滞的问题，泵腔内部的流道做了顺滑过渡处理，

　　减少流体在腔体内的紊流损失，提升循环效率。设计过程中优先考虑了水下长期运行的结构可靠性，电机腔与泵腔之间采用双重机械密封结构，第一道密封阻隔水体中的大颗粒杂质进入密封腔，第二道密封防止渗漏液体接触电机绕组，密封件的安装位置预留了检修拆卸空间，后期维护时无需整体拆解泵体即可完成密封件更换。泵体的外壳采用厚壁铸造结构，外壳表面做了防腐钝化处理，可适配轻度酸碱的水体环境，外壳上的加强筋沿轴向对称分布，既提升了泵体整体的结构刚性，避免长期浸没受压出现壳体变形，同时筋条的走向顺着流体流动方向布置，减少泵体在水中的迎流阻力。从安装边界来看，泵体整体轴向长度控制在适配常规池壁厚度的范围内，接线端位于泵体顶部的密封接线仓内，

　　接线仓采用压紧式密封结构，电缆引出位置做了防弯折保护，避免安装或运行过程中电缆弯折破损导致进水。泵的进水端设置了弧形导流结构，可引导周边水体平顺进入叶轮腔，减少进水涡流带来的振动与噪音，运行时整体振动幅值控制在较低水平，不会对安装基础造成额外的冲击载荷。在结构细节处理上，所有连接螺栓均采用内六角沉头设计，螺栓头部完全沉入安装面以下，避免螺栓长期浸泡在水体中出现锈蚀卡滞，同时也减少了螺栓突出部位对流体的扰动，泵体的各配合面均采用止口定位结构，装配时可快速完成同轴度找正，降低装配误差带来的运行偏磨风险。
